Klapa Uniwersalna KSU-1000 dla masztów serii M1000

1 / 6

SYSTEM 1000 SKU KSU-1000

Universal flap KSU-1000 for M1000 series masts

The safety flap is designed for M1000 series masts with internal ladder.

1 870,00 zł nettoprice as of April 4, 2024

Ask about product selection 1Download the document ↓

Dariusz Wojciechowski, Eng.502 218 191Design selection and manufacturing. Let's start with the antennas: how many, what types, and at what height.

Goes well with

Only relationships confirmed in the descriptions and catalog.

System 1000 accessories are interchangeable with M1000 masts and T1000 towers. They require modification for use with other structures.

It won't fit without some alterations: M250–M750 (different shank widths) · T1200 (1200 mm shank)

Schematic diagram of a mast. The placement and number of components depend on the design.

Accessories for: M1000 aluminum lattice mast. Click on the item in the diagram.

Safety flaps

Hatches in the shaft, above the ladder.

KBM1000KBM1000 safety flap for M1000 series mastsKBM1000; mast with internal ladder

KSU-1000Universal flap KSU-1000 for M1000 series mastsKSU-1000; any height (straps on the support tube)

Mounted on

Aluminum lattice mast M1000KSU-1000; any height (straps on the support tube)

T1000 series aluminum telecommunications lattice towerKSU-1000

WBTK-20Tower on container T1000-20 WBTK-20T1000 Series Tower Accessories

Alternatives

KBM1000KBM1000 safety flap for M1000 series mastsKSU: dowolna wysokość; KBM: tylko na poprzeczkach (pełne okna zakratowania)

PDCT1000PDCT1000 partial platform for T1000 tower or M1000 mastpodest częściowy zamiast klapy spoczynkowej pełnej

TECHNICAL DOCUMENTATION

Documents

PDF: 1
CAD: in response to a request
Access: without a form

Report an error in the data

Description

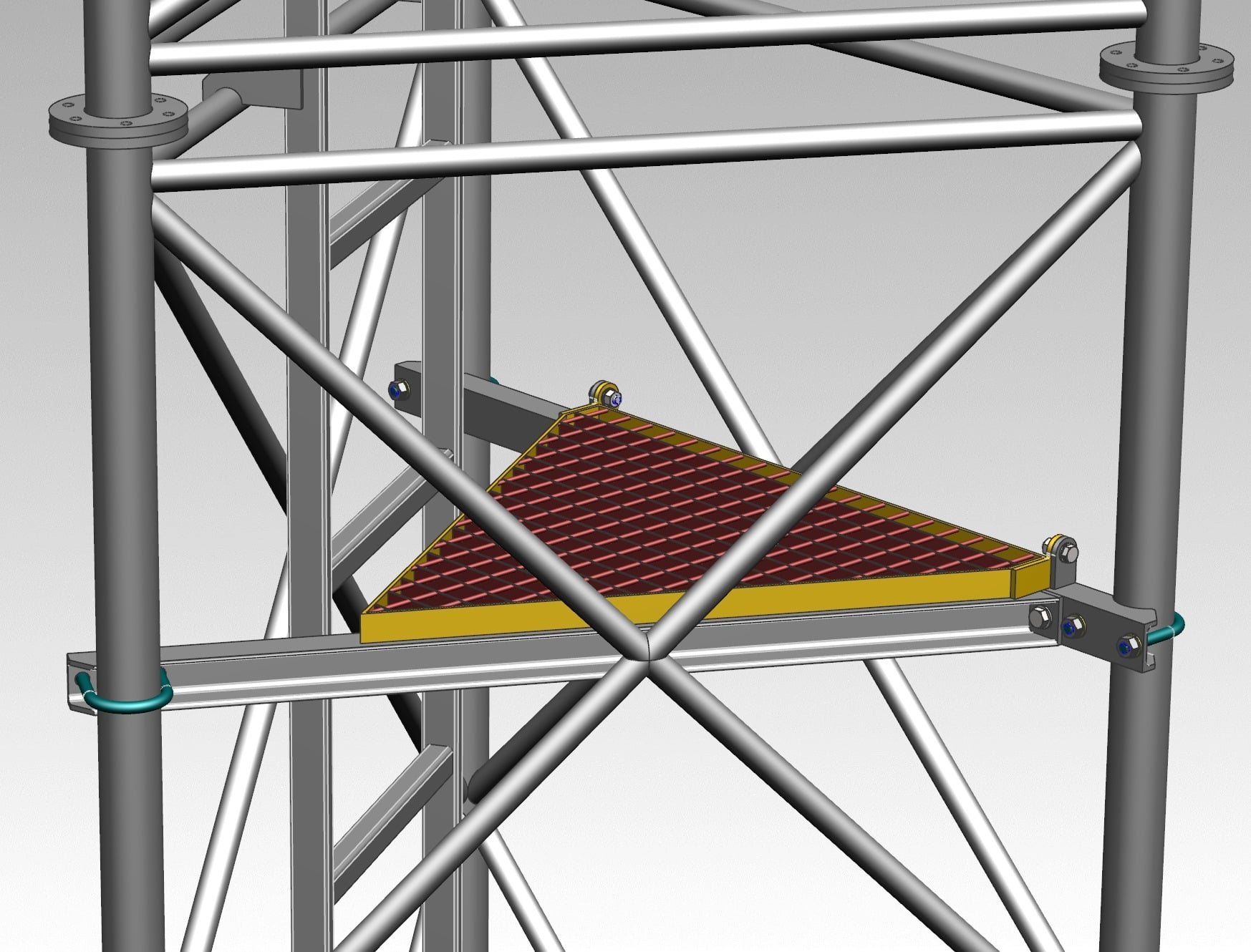

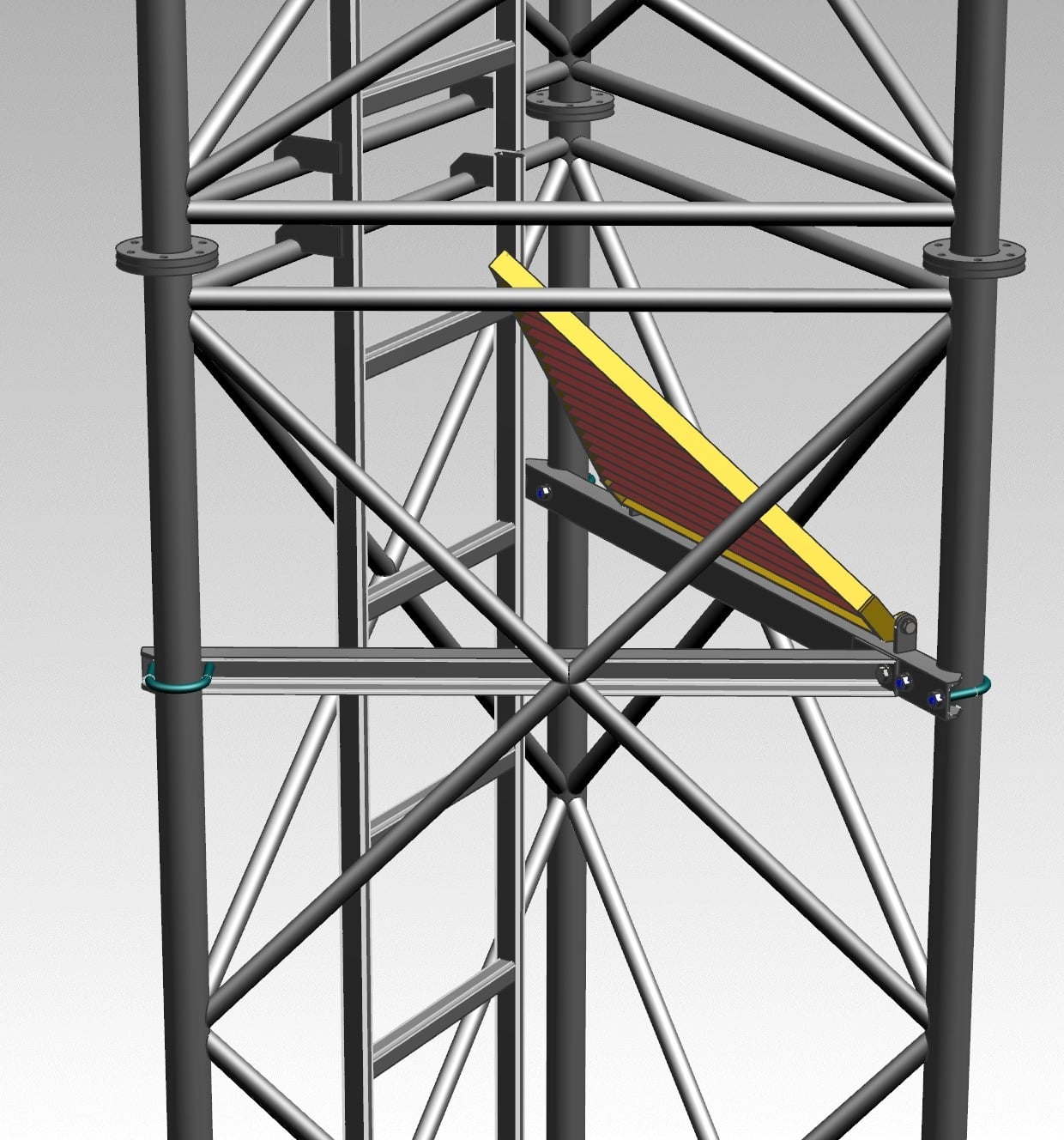

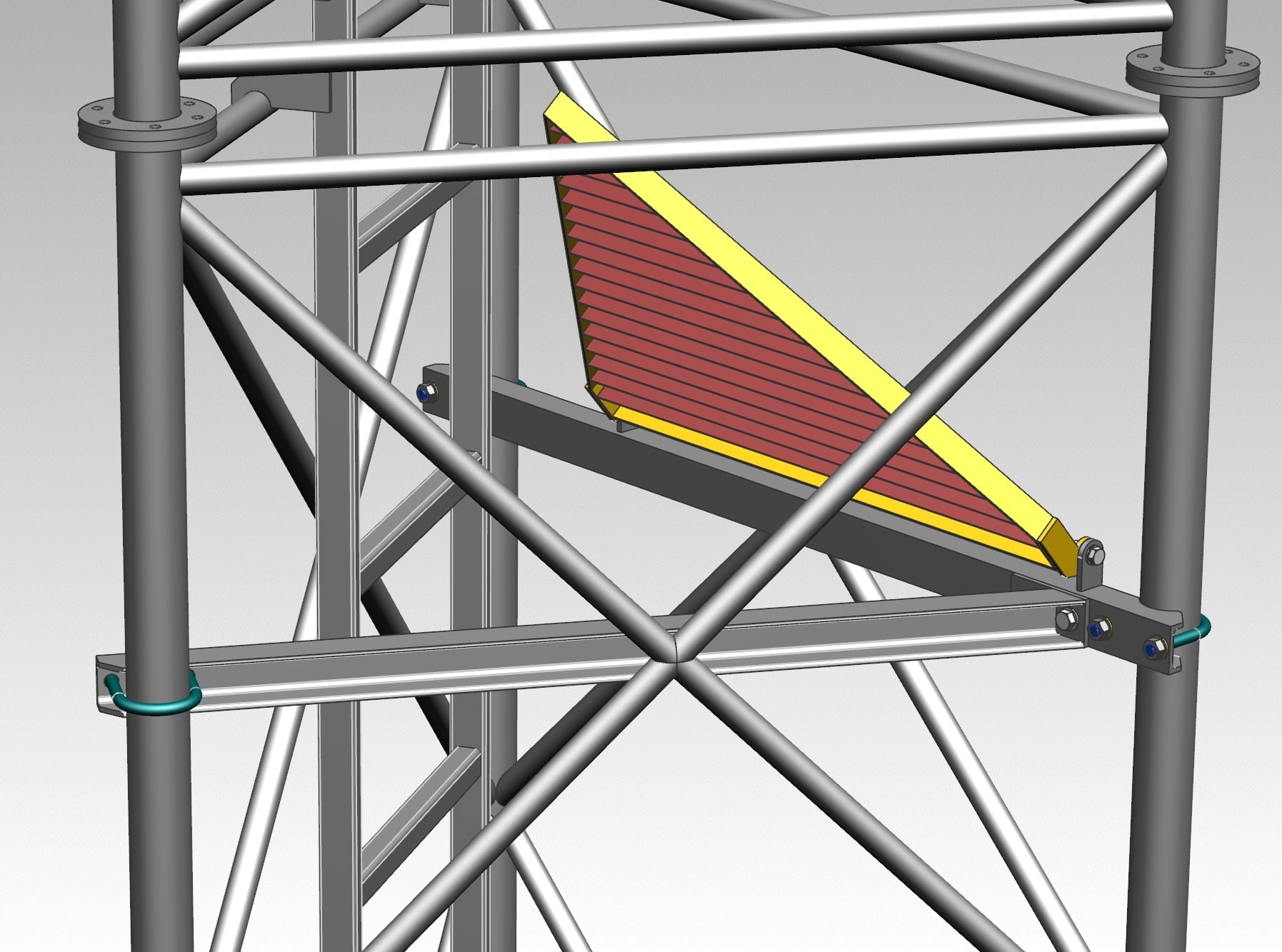

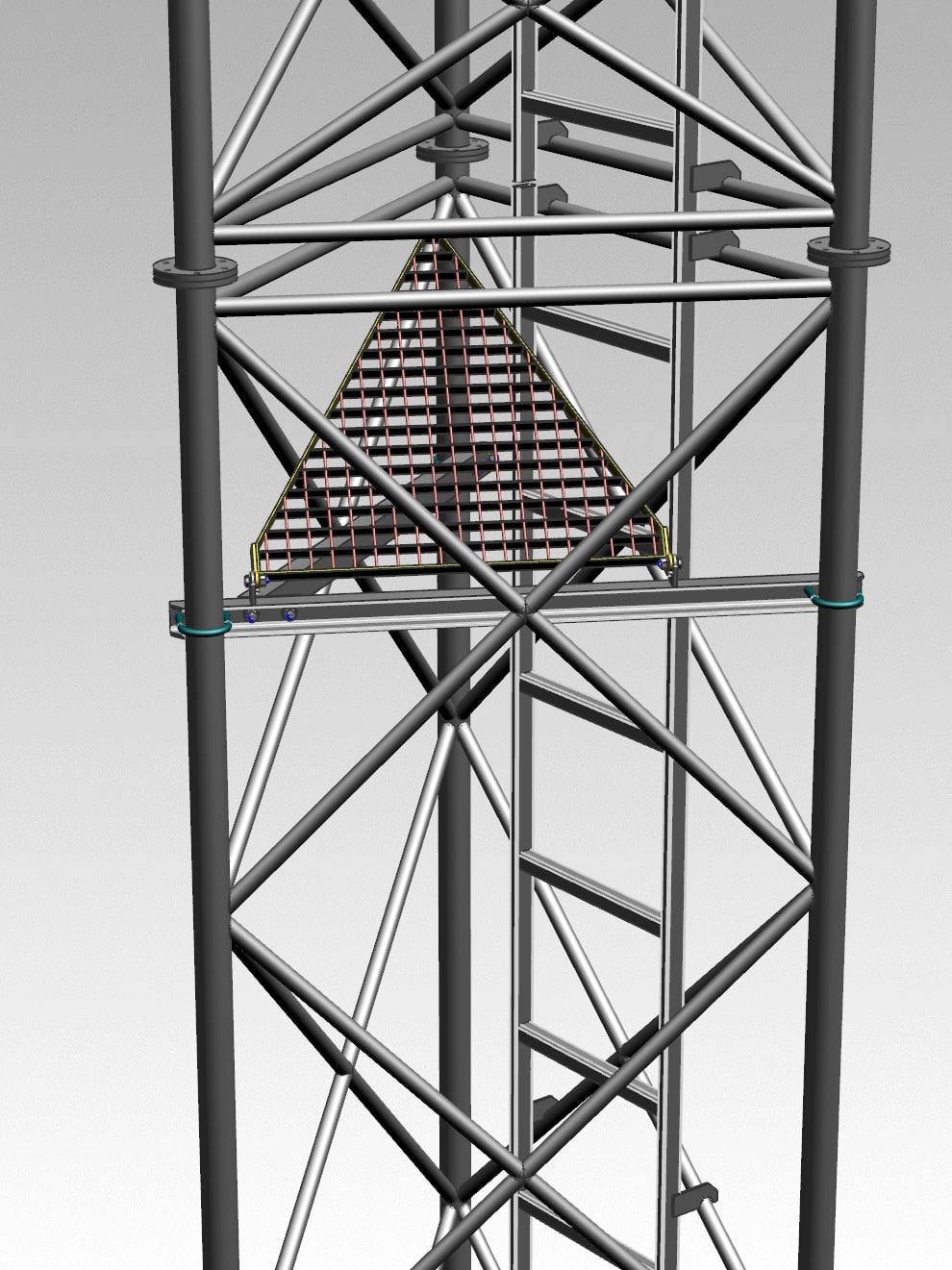

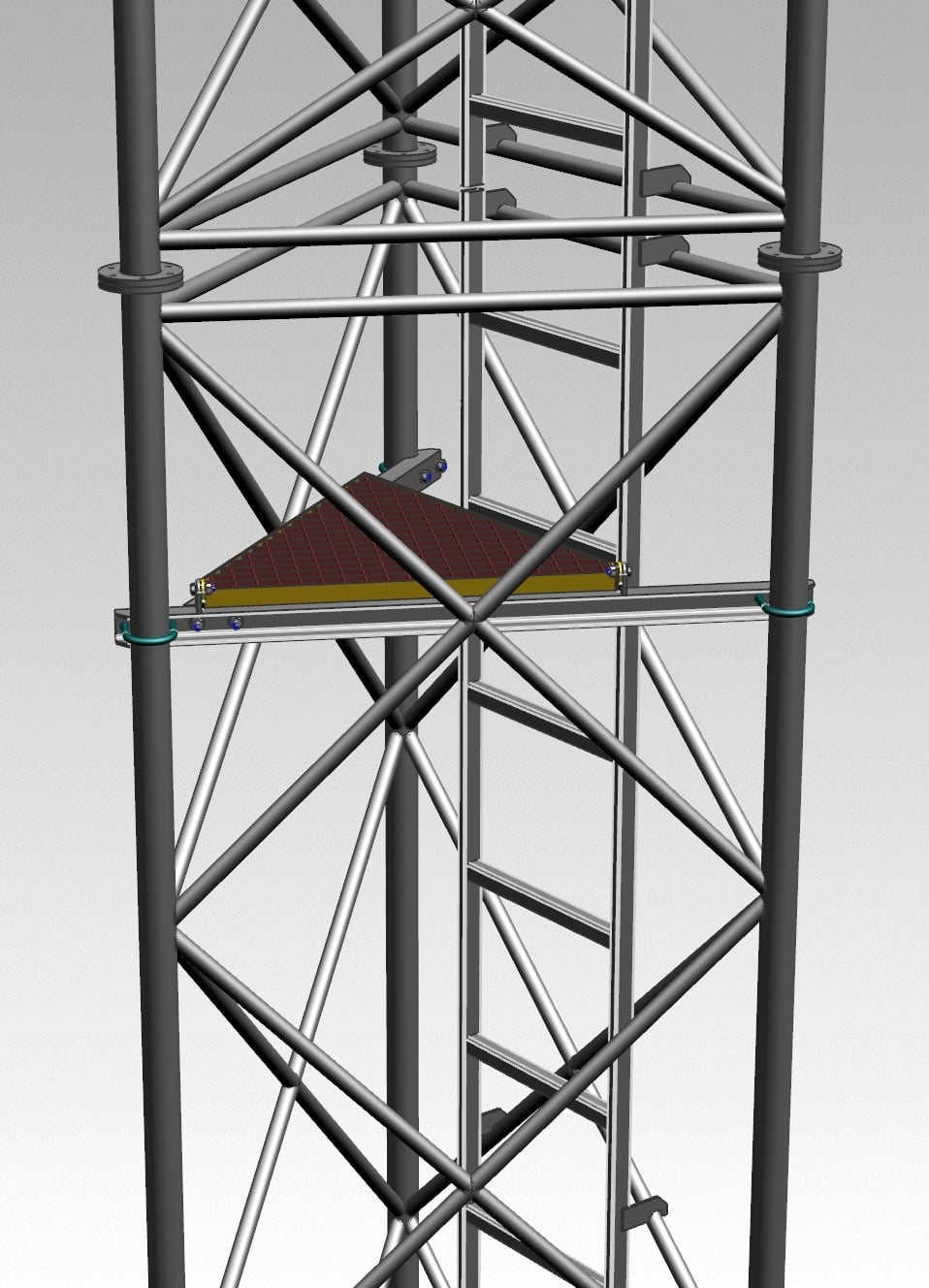

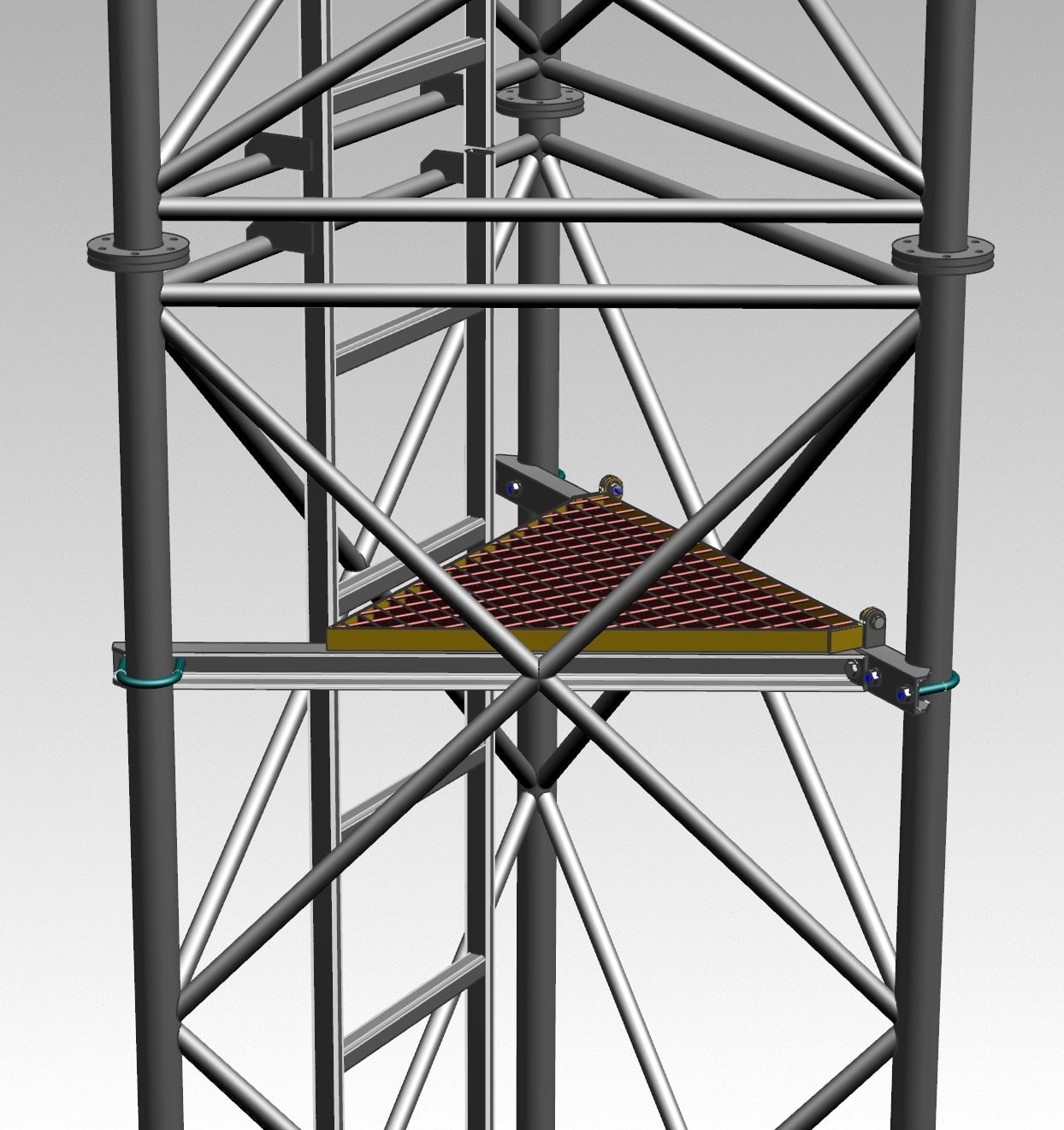

Klapa bezpieczeństwa uniwersalna przeznaczona jest do masztów serii M1000 z wewnętrzną drabiną. Pełni kilka ważnych ról. Po pierwsze pozwala na komfortowy odpoczynek przy wspinaczce na wysokie maszty, po drugie stanowi wygodny podest roboczy pozwalający na instalację osprzętu w stabilnych warunkach, po trzecie zabezpiecza przed upadkiem (w związku z wygodną pozycją w czasie pracy), może również minimalizować skutki upadku, jeśli już do niego dojdzie. Serwisant ma szansę zatrzymać się na klapie, jeśli upadek miał miejsce kilka metrów nad klapą.

Ważną cechą odróżniającą klapę KSU od KBM jest jej uniwersalność - może być zamontowana na dowolnej wysokości na maszcie, gdyż do instalacji stosuje się cybanty zaciskane na rurze nośnej. Klapa KBM z kolei używa poprzeczek masztu lub wieży jako punktu instalacji, co ogranicza możliwe wysokości instalacji do pełnych okien zakratowania.

Podłoga wykonana jest z lekkiej konstrukcji kompozytowej lub ocynkowanej kraty WEMA, która dzięki podwyższonej przewiewności w niewielkim stopniu obciąża wiatrowo maszt.
