Peak Lightning Cone, TEC series
Stożek służy ochronie odgromowej anten dookólnych (najczęściej montowanych na wysięgnikach serii WADM poniżej stożka).
Goes well with
Only relationships confirmed in the descriptions and catalog.
Accessories for: M1000 aluminum lattice mast. Click on the item in the diagram.
The Summit and the Lightning Strike
Mast top: lightning protection cone and antenna adapter.
Crowns and separation platforms
They are spaced apart from each other.
Antenna brackets
Brackets for flat antennas and radio lines.
Exhausts
Rope marks and torsional bracing of the mast.
Work platforms and work platforms
Work stations for working at heights, both outside and inside the shaft.
Safety flaps
Hatches in the shaft, above the ladder.
Security Measures
Anti-climb protection and fall arrest system.
Mounted on
Aluminum lattice mast M1000TEC1000
T1000 series aluminum telecommunications lattice towerTEC1000
WBTK-20Tower on container T1000-20 WBTK-20T1000 Series Tower Accessories
Aluminum lattice mast M750TEC750
Aluminum lattice mast M500TEC500
T500 series aluminum telecommunications lattice towerAM500, TEC500, KM500, WM2550, WRM500, WADM500
Aluminum lattice mast M400TEC400
Aluminum lattice mast M250TEC250Technical Specifications
| Parameter | TEC250 | TEC400 | TEC500 | TEC750 | TEC1000 |
|---|---|---|---|---|---|
| Cone height [mm] | 3500 | 3500 | 3500 | 4000 | 4000 |
| Central pipe height [mm] | 1000 | 1000 | 1000 | 1000 | 1000 |
| Total height with lightning rod [mm] | 5500 | 5500 | 5500 | 6000 | 6000 |
| Średnica rury centralnej [mm] | fi 35x2 | fi 40x2 | fi 40x2 | fi 50x2 | fi 50x2 |
| Lightning rod [mm] | fi 10 | fi 10 | fi 10 | fi 12 | fi 12 |
| Weight [kg] | 8.5 | 9.6 | 10.5 | 14.3 | 17.4 |
Description
Stożek służy ochronie odgromowej anten dookólnych (najczęściej montowanych na wysięgnikach serii WADM poniżej stożka). Stożek jest alternatywą dla wyższego masztu. Przewagą stożka jest niższa cena dla porównywalnej wysokości (mniej materiału) oraz obniżona nawietrzność całej konstrukcji - co obniża reakcje na budynek.
Included in the set
- Latticed cone,
- pipe extension,
- lightning arrester,
- Set of screws and nuts,

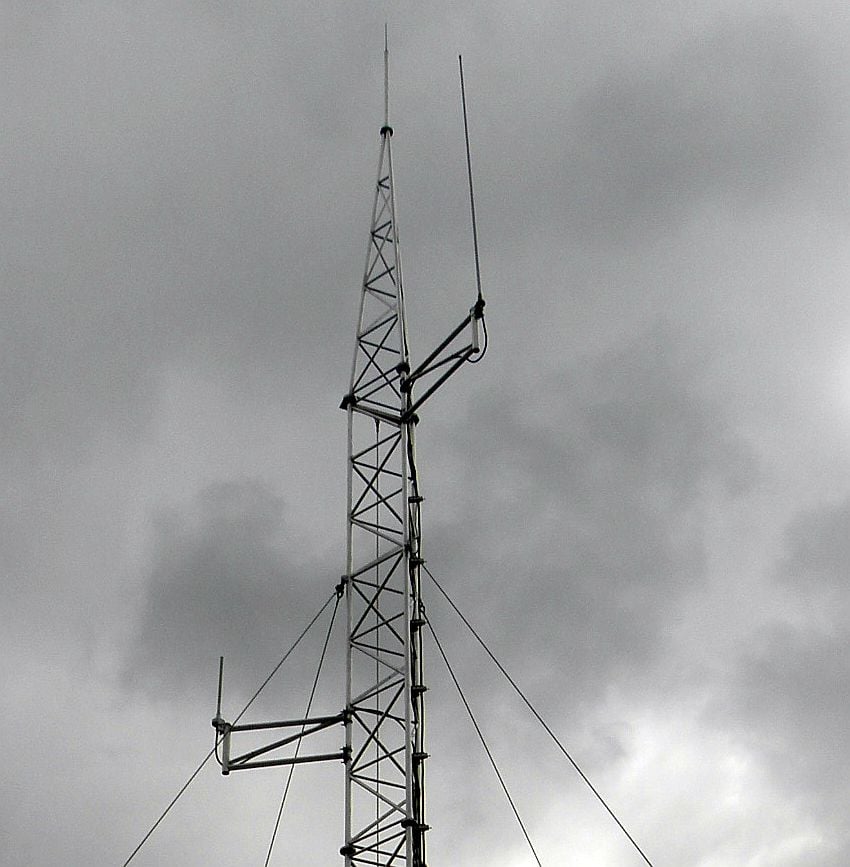

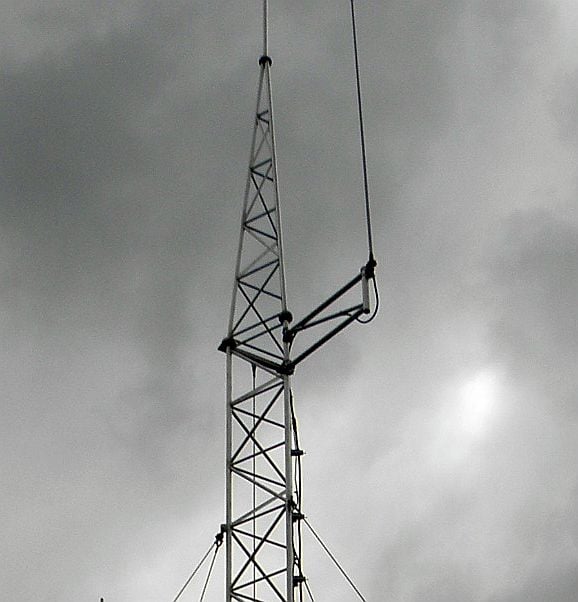

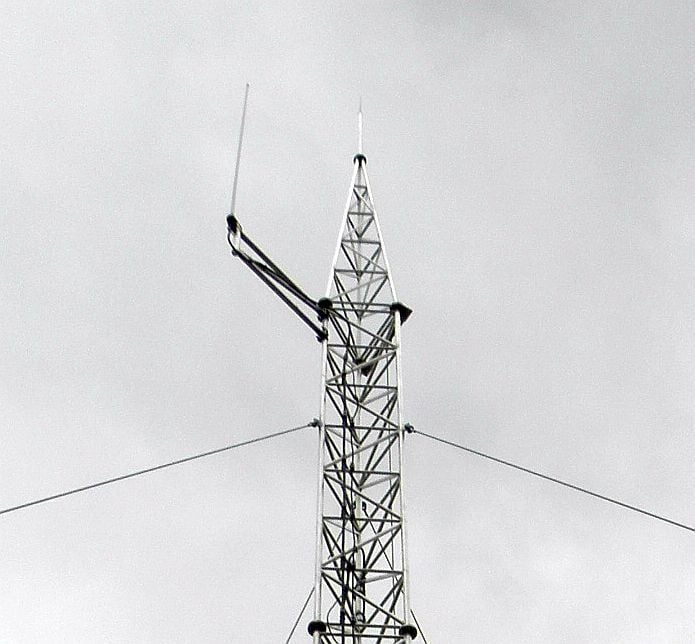

Projects and Photos
