WADM Series Antenna Mount (Lattice)
Wysięgnik antenowy WADM jest przeznaczony do pracy z aluminiowymi masztami kratownicowymi AluPro serii M.
Goes well with
Only relationships confirmed in the descriptions and catalog.
Accessories for: M1000 aluminum lattice mast. Click on the item in the diagram.
The Summit and the Lightning Strike
Mast top: lightning protection cone and antenna adapter.
Crowns and separation platforms
They are spaced apart from each other.
Antenna brackets
Brackets for flat antennas and radio lines.
Exhausts
Rope marks and torsional bracing of the mast.
Work platforms and work platforms
Work stations for working at heights, both outside and inside the shaft.
Safety flaps
Hatches in the shaft, above the ladder.
Security Measures
Anti-climb protection and fall arrest system.
Mounted on
Aluminum lattice mast M1000WADM1000
T1000 series aluminum telecommunications lattice towerWADM1000
WBTK-20Tower on container T1000-20 WBTK-20T1000 Series Tower Accessories
Aluminum lattice mast M750WADM750
Aluminum lattice mast M500WADM500
T500 series aluminum telecommunications lattice towerAM500, TEC500, KM500, WM2550, WRM500, WADM500
Aluminum lattice mast M250WADM250Technical Specifications
| Parameter | WADM250 | WADM500 | WADM750 | WADM1000 |
|---|---|---|---|---|
| Height | 400mm | 400mm | 700mm | 900mm |
| Width | 1000mm | 1000mm | 1500mm | 2000mm |
| Weight | 3.1kg | 5.7kg | 8.5kg | 11.3kg |
| Lattice construction | diameter 50 mm | diameter 50 mm | diameter 60 mm | diameter 60 mm |
Description
Wysięgnik antenowy WADM jest przeznaczony do pracy z aluminiowymi masztami kratownicowymi AluPro serii M. Został zaprojektowany z myślą o antenach dookólnych. Możliwa instalacja na dowolnej wysokości masztu. Wysoka sztywność konstrukcji. Materiał to aluminium AW6063T6. Polecany do długich i ciężkich anten, które wymagają relatywnie dużej odległości od trzonu masztu dla poprawnej pracy. Zwiększenie odległości od trzonu masztu znacząco zmniejsza kąt cienia radiowego od konstrukcji masztu.

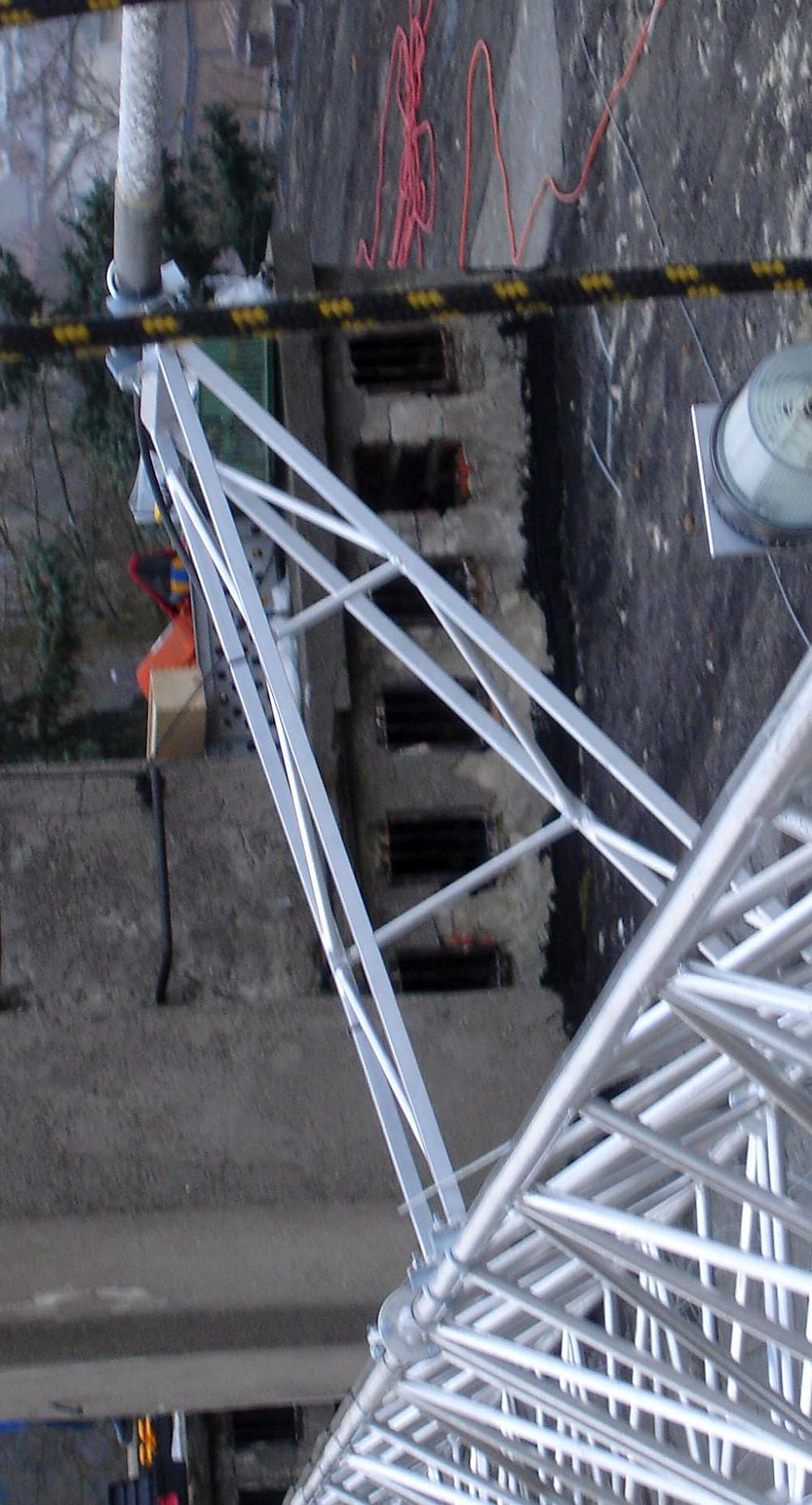

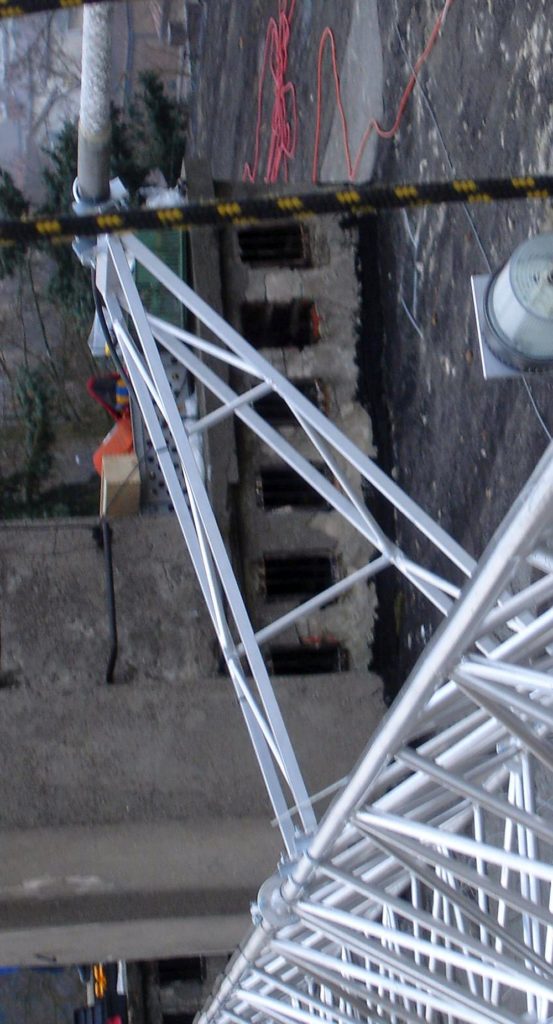

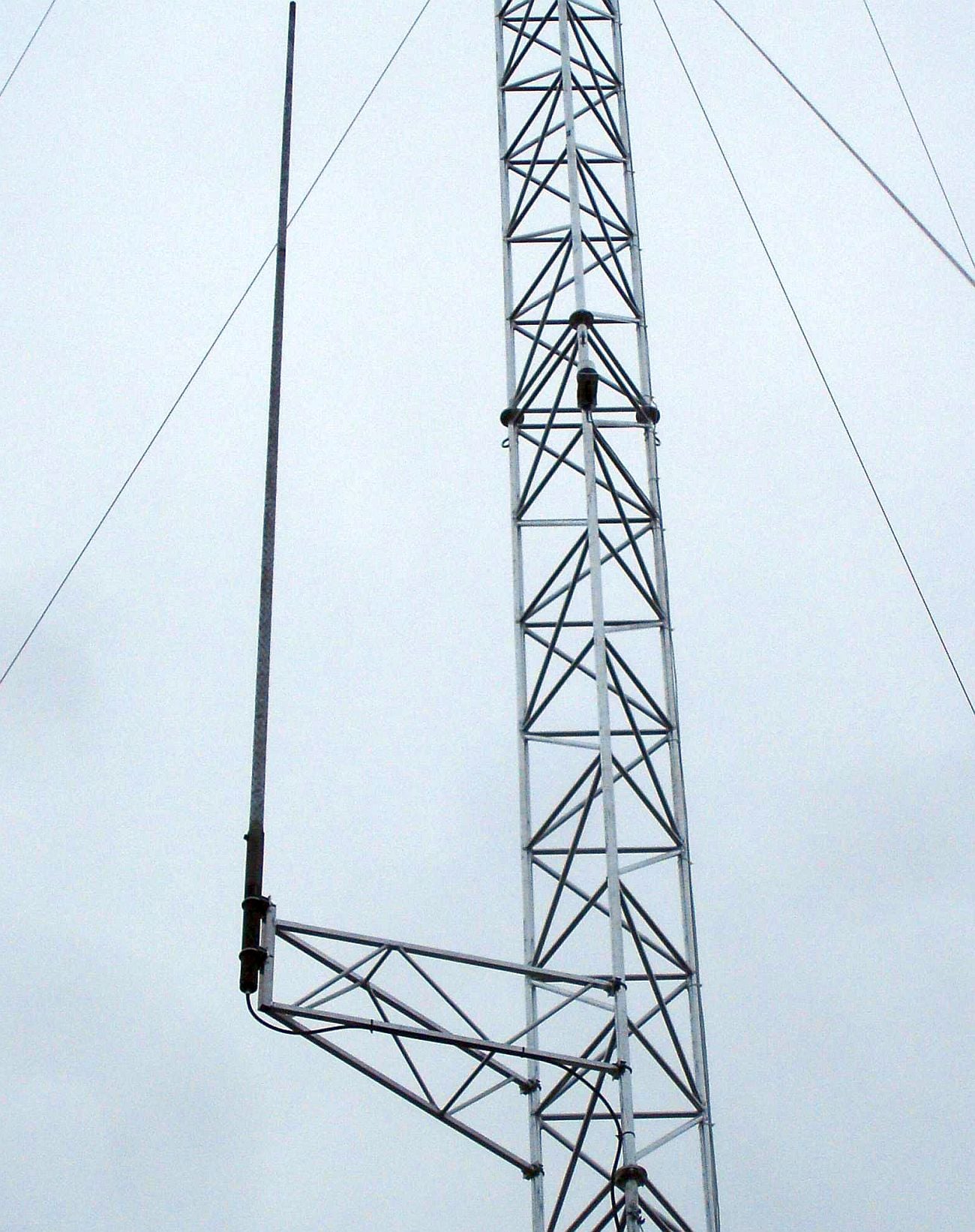

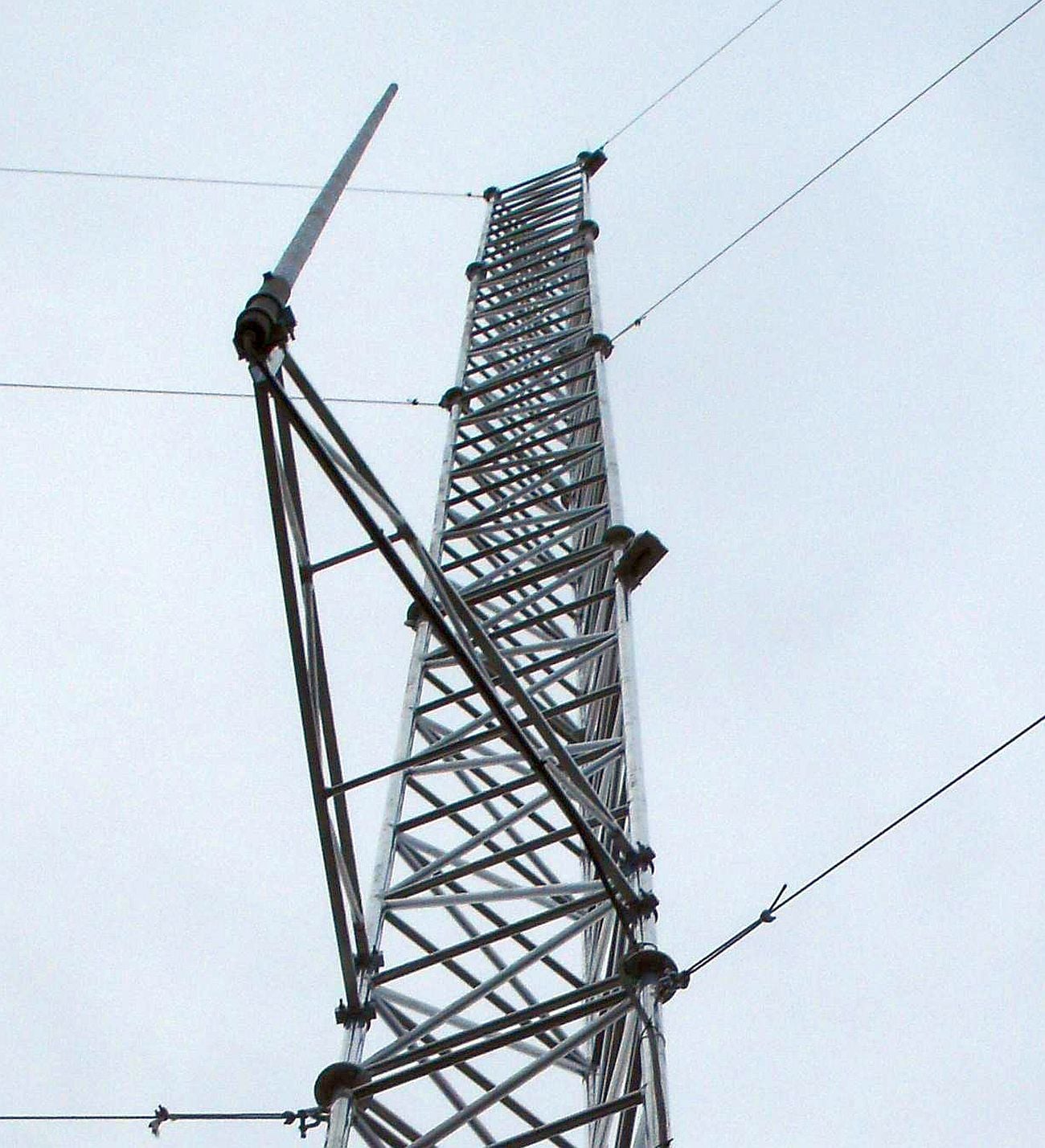

Projects and Photos
