KSU-1000 univerzális fedél az M1000 sorozatú oszlopokhoz
A biztonsági fedél az M1000 sorozatú, belső létrával ellátott oszlopokhoz készült.
Illeszkedik a
Csak azok a kapcsolatok, amelyeket a leírásokban és a katalógusban megerősítettek.
A 1000-es rendszer kiegészítői cserélhető módon illeszkednek az M1000-es oszlopokhoz és a T1000-es tornyokhoz. Más szerkezetekhez átalakításra van szükség.
Átalakítás nélkül nem illik: M250–M750 (más szárszélesség) · T1200 (1200 mm-es szár)
Tartozékok az M1000 alumínium rácsos oszlophoz. Kattintson a rajzon látható elemre.
Csúcs és villámhárítás
Az oszlop teteje: villámhárító kúp és antennaadapter.
Koronák és elválasztó platformok
A szektorantennákat egymástól távolabb helyezik el.
Antenna-tartók
Tartók lapos antennákhoz és rádiós vezetékekhez.
Elszívók
Kötéljelölések és az árboc torziós merevítése.
Munkaplatformok és emelvények
Magasban végzett munkához szükséges munkaállványok, a torony külső és belső részén.
Biztonsági szelepek
A fedelek a szárban, a létra felett.
Biztonsági intézkedések
Mászásgátló biztosítás és zuhanásgátló rendszer.
Rögzítve a
MŰSZAKI DOKUMENTÁCIÓ
Dokumentumok
- 1
- CAD
- kérésre
- Hozzáférés
- űrlap nélkül
Leírás

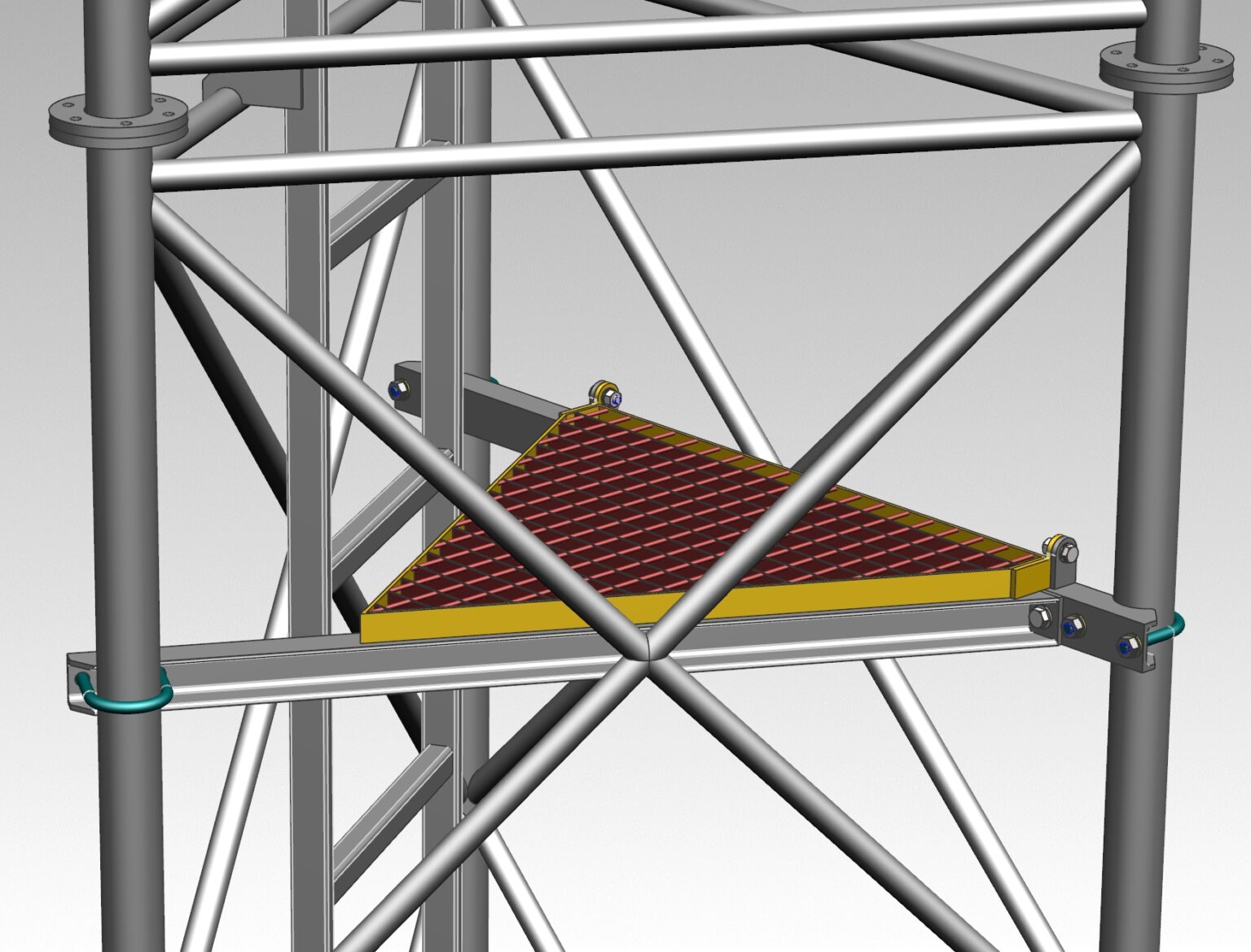

Az univerzális biztonsági fedél az M1000 sorozatú, belső létrával ellátott oszlopokhoz készült. Több fontos funkciót is betölt. Először is kényelmes pihenést biztosít a magas oszlopokra való mászás során, másodszor kényelmes munkaállványként szolgál, amely stabil körülmények között teszi lehetővé a felszerelések felszerelését, harmadszor pedig védelmet nyújt a leesés ellen (a munka közbeni kényelmes testtartásnak köszönhetően), és minimalizálhatja a leesés következményeit, ha mégis bekövetkezne. A szerelőnek lehetősége van a fedélen megállni, ha a leesés néhány méterrel a fedél felett történt.
A KSU és a KBM fedél közötti egyik fontos különbség a KSU sokoldalúsága: az oszlopon tetszőleges magasságban felszerelhető, mivel a felszereléshez a tartócsőre rögzített szorítóbilincseket használnak. A KBM-szelep viszont az oszlop vagy torony kereszttartóit használja rögzítési pontként, ami a felszerelés lehetséges magasságát a rácsos ablakok teljes magasságára korlátozza.
A padló könnyű kompozit szerkezetből vagy horganyzott WEMA rácsból készül, amely a jobb szellőzésnek köszönhetően csak kis mértékben terheli a szélhatásnak kitett oszlopot.
