Kratownice Estradowe / Namioty Kratownicowe

Co nas wyróżnia?

Specjalizujemy się w konstrukcjach aluminiowych estradowych produkowanych na zamówienie. Projektujemy i wykonujemy to czego nie możecie Państwo skompletować z gotowych rozwiązań systemowych. Nasza specjalność to:

  1. stacjonarna zabudowa kratownicowa dyskotek / klubów / kręgielni
  2. standy reklamowe i wystawiennicze kratownicowe
  3. namioty reklamowe i wystawiennicze oraz imprezowe oparte na kratownicach
  4. uzupełnienia rozwiązań systemowych o nową funkcjonalność
  5. zadaszenia i sceny kratownicowe
  6. widownie stacjonarne i przewoźne



Naszą przewagą jest jasny sposób wyceny  (sam możesz policzyć cenę projektu) oraz uniwersalność proponowanych rozwiązań (sam wybierasz z jakim standardem kratownic chcesz być kompatybilny).





Jak wycenić i kupić nasze rozwiązanie?

  1. Wybierz rodzaj kratownicy: duosystem, tisystem lub quadrosystem,
  2. Wybierz szerokość kratownicy: 290, 390 lub rozwiązanie „na zamówienie”
  3. Zdecyduj które opcje są ci potrzebne: lakierowanie RAL proszkowe, krata prosta czy łukowa, anodowanie *(wycena opcjonalna)
  4. Policz liczbę metrów kratownicy w Twoim projekcie i przemnóż przez właściwą cenę metra (znajdziesz ją w produktach poniżej)
  5. Zdecyduj jaki typ połączenia kratownic pasuje do Twojego projektu
  6. Policz ile połączeń jest potrzebnych by wszystkie kratownice złączyć razem, przemnóż przez koszt jednego połączenia (znajdziesz go w produktach poniżej)
  7. Dodaj koszt z punktu 4 i 6 – tyle będzie kosztować Twój projekt. (w pewnych przypadkach dolicz czas projektowania)
  8. Jeśli nie znalazłeś stosownej kombinacji kratownicy i połączenia w produktachnapisz do nas – zaprojektujemy od podstaw to czego potrzebujesz
  9. Złóż zamówienie e-mail: info@alupro.pl



tuv-certified

KATALOG KRATOWNIC SCENICZNYCH

Rama balastowa wystawiennicza RBQS290F

Rama balastowa służy jako support słupków wystawienniczych wolnostojących kratownicowych.

Słupki są często używane jako element wsporczy telewizora, dyspensera ulotek, oświetlenia stoiska lub jako stojak produktowy.

Rama dzięki 4 standardowym płytom chodnikowym o łącznej masie 100 kg pomaga zachować stateczność konstrukcji przy akceptowalnych walorach estetycznych

Cechy produktu:

  • konstrukcja aluminiowa
  • masa 7 kg
  • możliwa kompatybilność z dowolną kratownicą z portfolio AluPro
  • balast realizowany standardowymi płytami chodnikowymi 50x50x5 o masie 25 kg sztuka
  • zestaw zawiera ramę i łączniki kratownicy
  • zestaw NIE ZAWIERA płyt chodnikowych (zakup indywidualny markety budowlane około 7 pln sztuka)

Ilustracja produktu 1

Ilustracja produktu 2

Ilustracja produktu 3

Karta katalogowa produktu

Cena: 490.00 PLN

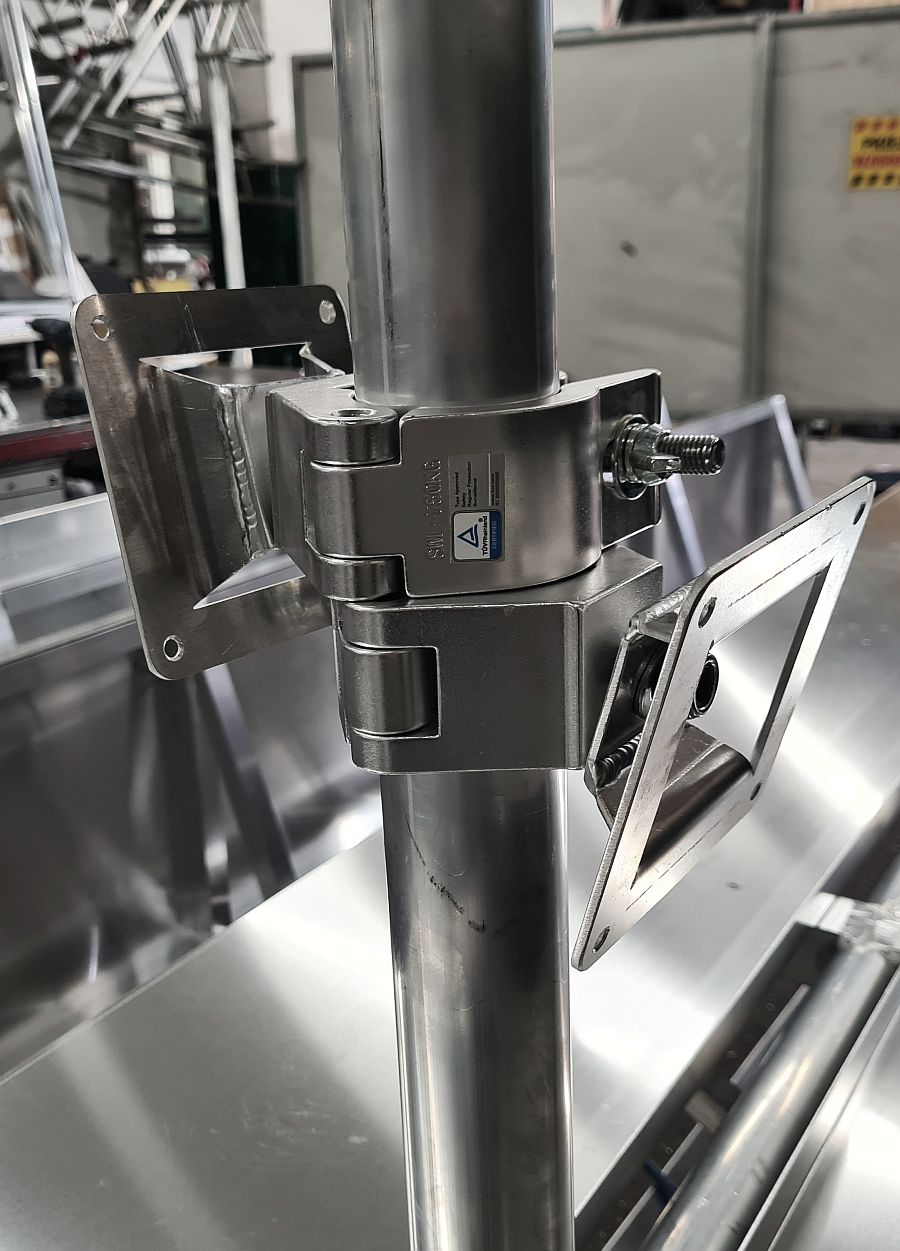

VESA TV Support VT290

Uchwyt mocujący TV do kratownic jest kompatybilny ze standardem VESA.

Cechy:

  • blacha aluminiowa #6mm
  • kompatybilność z najpopularnieszymi rozstawami VESA
  • Waga 5,3 kg
  • W zestawie płyta z aliskafami fi 50 mm
  • Możliwość zamówienia aliskafów na inne rozmiary rur
  • Rozmiar płyty 500x500 mm

Wizualizacja produktu 1

Wizualizacja produktu 2

Karta Produktu

Cena: 475.00 PLN

Rura Estradowa Uniwersalna Single Pipe

Kluczowe informacje:

  • Krawężnik 50x2 (50x3 opcja)
  • Aluminium AW6082T6
  • Dostępne modyfikacje:  łukowa (+25% do ceny metra), RAL proszkowy (+15 pln za każdy metr bieżący)
  • TUV : EN ISO 6906-2
  • Cena za 1 metr bieżący
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: 65.00 PLN

Uchwyt do podwieszania kratownic UPK290

Kluczowe informacje:
  • wykonanie z profila stalowego 60x60x3,2
  • standardowe aliskafy fi50
  • dopuszczalne obciążenie 400 kg
  • ucho górne na śrubie M16

Ilustracja produktu



Cena: 158.00 PLN

Wspornik naścienny WN290

Wspornik przeznaczony do podwieszania kratownic na wyciągarkach w salach koncertowych, dyskotekach, salach konferencyjnych

Kluczowe Informacje:
  • wspornik wykonany z profili aluminiowych 40x40
  • blacha mocująca do ściany 6 mm
  • Wzmocnienie płaskownikiem punktu przyłożenia siły od ucha
  • długość całkowita 800 mm
  • wysokość przy ścianie 600 mm
  • wysokość na końcu 290 mm
  • szerokość 290 mm
  • masa wersji aluminiowej 10,0 kg
  • możliwa wersja stalowa dla wyższych obciążeń

Ilustracja produktu





Cena: 975.00 PLN

Boks Narożny Uniwersalny BX290 i BX390

Kluczowe informacje:

  • boks uniwersalny - dzięki możliwości wkręcenia szklanek / łączników w dowolną ścianę, możliwość łączenia w każdym kierunku
  • dostępne rozmiary dla kratownicy quadro 290 i 390 (inne na zamówienie)
  • materiał: aluminium AW6082T6
  • waga BX290 - 9,2kg, BX390 15,2kg - blacha 8 mm
  • koszt boksa bez systemu połączeniowego (należy doliczyć zgodnie z cennikiem i wybranym typem)
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 620.00 PLN

Stopa kwadratowa SK500

Kluczowe informacje:

  • zastosowanie: podstawa pod kratownice namiotowe, standy wystawiennicze, kratownice ekranowe, bramy startowe,
  • podstawa wykonana z blachy aluminiowej AW6082T6,
  • rozmiar 50x50 cm, waga 5,3 kg
  • przygotowane otwory pod przykręcenie mocowań (uchwytów) właściwego typu,
  • koszt mocowań nie zawarty w cenie (zależny od wybranego typu - należy doliczyć zgodnie z cennikiem),
  • możliwość zastosowania z dowolną wersją kratownicy 290 i 390 w odmianach duosystem, trisystem i quadrosystem,
  • jedna wspólna cena dla wszystkich odmian - przy zamówieniu należy wskazać typ połączenia i kratownicy pod którą stopa ma być przystosowana

Cena: 210.00 PLN

Projektowanie / Rysunki Wykonawcze – Projekt Niestandardowy

Kluczowe informacje:

  • Dla projektów niestandardowych należy doliczyć czas przygotowania rysunków wykonawczych
  • Większość adaptacji powstaje w przeciągu 2 - 3 godzin
  • Powstała dokumentacja trafia do Klienta wraz z produktem
  • Skonsultuj się z AluPro S.C. info@alupro.pl by oszacować czas potrzebny do zamodelowania Twojego rozwiązania
  • Dla projektów typowych (kraty o standardowej szerokości i długości modułu) koszt projektowania nie aplikuje się
  • Podana cena: za godzinę modelowania / tworzenia rysunków wykonawczych

Cena: 149.00 PLN

Kratownica Estradowa Uniwersalna Duosystem

Kluczowe informacje

  • Krawężnik 50x2 (50x3 opcja)
  • Zakratowanie 25x2
  • Aluminium AW6082T6
  • Dostępne rozmiary: DS290 (290 mm po zewnętrznej) i DS390 (390 mm po zewnętrznej) oraz na zamówienie
  • Dostępne modyfikacje:  łukowa (+25% do ceny metra), RAL proszkowy (+25 pln za każdy metr bieżący)
  • TUV : EN ISO 6906-2
  • Cena za 1 metr bieżący

Parametry obciążalności zgodnie z normą Eurocode EN-1090

 Duosystem  50x2 & 25x2  DS 290  DS 390  DS 290  DS 390  DS 290  DS 390  DS 290  DS 390  DS 290  DS 390  DS 290  DS 390
 Rozpiętość kratownicy [m] 2  4  6  8  10  12
 Dopuszczalne maksymalne obciążenie punktowe [kg] 670 998 330 820 220 540 170 405 135 350 110 285
 Ugięcie maksymalne [mm] 2 2,5 7,5 9 17,5 20 33 35 52 49 110 103
 Dopuszcz. maks. obciążenie rozłożone po długości [kg] 670 420 160 310 75 180 40 100 25 80 20 64
 Ugięcie maksymalne [mm] 2,5 2 9,5 8,5 22 25 40 44 65 58 94 84



Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 140.00 PLN

DS290-100-F

Cechy:
  • Kratownica z połączeniem F
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 1 metry
  • Waga kratownicy: 2,5 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 175.00 PLN

DS290-100-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 1 metry
  • Waga kratownicy: 2,6 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 178.00 PLN

DS290-150-F

Cechy:
  • Kratownica z połączeniem F
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 1,5 metra
  • Waga kratownicy: 3,5 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 245.00 PLN

DS290-150-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 1,5 metry
  • Waga kratownicy: 3,6 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 252.00 PLN

DS290-200-F

Cechy:
  • Kratownica z połączeniem F
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 2 metry
  • Waga kratownicy: 4,5 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 322.00 PLN

DS290-200-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 2 metry
  • Waga kratownicy: 4,6 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 322.00 PLN

DS290-250-F

Cechy:
  • Kratownica z połączeniem F
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 2,5 metra
  • Waga kratownicy: 5,5 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 385.00 PLN

DS290-250-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 2,5 metry
  • Waga kratownicy: 5,6 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 392.00 PLN

DS290-300-F

Cechy:
  • Kratownica z połączeniem F
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 3 metry
  • Waga kratownicy: 6,5 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 455.00 PLN

DS290-300-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 3 metry
  • Waga kratownicy: 6,4 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 448.00 PLN

DS290-400-F

Cechy:
  • Kratownica z połączeniem F
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 4 metry
  • Waga kratownicy: 8,4 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 588.00 PLN

DS290-400-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 4 metry
  • Waga kratownicy: 8,6 kg
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 602.00 PLN

Narożnik CDS290-2×4-F1

Narożnik systemu DS290. Zastosowanie w stoisku na skrzyżowaniu belki poprzecznej z nogą podporową po środku konstrukcji.

Cechy:
  • waga 3,2 kg
  • rura 50x2 i zakratowanie 20x2
  • szerokość maksymalna: 680 mm
  • głębokość maksymalna: 365 mm
  • na wizualizacji z łącznikiem F1, możliwe inne typy

Zastosowanie fot 1

Cena: 268.00 PLN

Narożnik CDS290-2×3-F1

Narożnik systemu DS290. Zastosowanie w stoisku na skrzyżowaniu belki poprzecznej z nogą podporową w narożniku konstrukcji.

Cechy:
  • waga 2,3 kg
  • rura 50x2 i zakratowanie 20x2
  • szerokość maksymalna: 365 mm
  • głębokość maksymalna: 365 mm
  • na wizualizacji z łącznikiem F1, możliwe inne typy

Zastosowanie produktu fot 1

Cena: 192.00 PLN

Połączenie TYP A (szklanka-beczka-szklanka)

Kluczowe informacje:

  • w cenie 2x szklanka, 1x beczka, 2x przetyczka, spawanie (pełnie połączenie krata-krata)
  • dostępna dowolna kompatybilność systemowa (Prolyte, Milos, AluStage, DuraTruss, AluTruss)
  • połączenie w pełni symetryczne (kratownicę można obrócić w dowolnej osi i nadal pozwoli się wmontować w już poskładaną konstrukcję)

Cena: 118.00 PLN

Połączenie TYP B (tuleja-łącznik-tuleja)

Kluczowe informacje:

  • w cenie 2x tuleja aluminiowa fi 50x10, 1x łącznik stalowy gwintowany, 2x śruba stożkowa
  • rozwiązanie autorskie AluPro - łączy zalety połączenia beczkowego z atrakcyjną ceną
  • połączenie w pełni symetryczne (kratownicę można obrócić w dowolnej osi i nadal pozwoli się wmontować w już poskładaną konstrukcję)

Wizualizacja 2 (połączenie spięte)

Cena: 48.00 PLN

Połączenie TYP C (widelec-blaszka-widelec)

Kluczowe informacje:

  • w cenie 2x tuleja widelcowa wykonana z wałka aluminiowego fi 50, 1x łącznik aluminiowy dwu otworowy, 2x śruba ampulowa łeb półokrągły, 2x nakrętka
  • rozwiązanie autorskie AluPro - łączy zalety połączenia beczkowego z atrakcyjną ceną
  • połączenie w pełni symetryczne (kratownicę można obrócić w dowolnej osi i nadal pozwoli się wmontować w już poskładaną konstrukcję)

Wizualizacja 2 (połączenie spięte)

Cena: 42.00 PLN

Połączenie TYP C2 (widelec – blacha węzłowa)

Kluczowe informacje:

  • w cenie 1x tuleja widelcowa wykonana z wałka aluminiowego fi 50, 1x blacha węzłowa, 1x śruba stożkowa M16, 1x nakrętka M16
  • rozwiązanie autorskie AluPro - łączy zalety połączenia beczkowego z atrakcyjną ceną i szybkim montażem, dobra estetyka
  • połączenie częściowo symetryczne
  • zaletą korzystna cena - polecane do konstrukcji permanentnych lub rzadko przenoszonych
  • możliwe zabezpieczenie nakrętki zawleczką

Wizualizacja 2 (połączenie spięte)

Wizualizacja 3 (połączenie spięte)

Cena: 35.00 PLN

Połączenie TYP C3 (2 balchy węzłowe – 1 blacha węzłowa) „dźwigowe”

Kluczowe informacje:

  • w cenie 3x blacha węzłowa 1x śruba walcowa ampulowa M16, 1x nakrętka M16, 2x podkładka M16
  • rozwiązanie łączy prostotę z wysoką trwałością, polecane do połączeń permanentnych (instalacje dyskotekowe itp), lub przenoszących wysokie obciążenia
  • połączenie częściowo symetryczne
  • możliwe zabezpieczenie nakrętki zawleczką

Wizualizacja 2

Cena: 28.00 PLN

Połączenie TYP D (blacha węzłowa – blacha węzłowa)

Kluczowe informacje:

  • w cenie 2x blacha węzłowa 1x śruba walcowa ampulowa M16, 1x nakrętka M16, 2x podkładka M16
  • rozwiązanie łączy prostotę z wysoką trwałością, polecane do połączeń permanentnych (instalacje dyskotekowe itp), lub przenoszących wysokie obciążenia
  • połączenie niesymetryczne
  • możliwe zabezpieczenie nakrętki zawleczką

Wizualizacja 2

Wizualizacja 3

Cena: 18.00 PLN

Połączenie TYP E (półbeczka – półbeczka)

Kluczowe informacje:

  • w cenie 2x półbeczka, 1x śruba łeb sześciokątny M16, 1x nakrętka M16, 2x podkładka M16
  • rozwiązanie łączy prostotę z wysoką trwałością, polecane do połączeń gdzie liczy się wysoka estetyka, lub płynne połączenie rur krawężnikowych (ruch wózków, wyciągów itp). Możliwa wersja na śrubie stożkowej - wpuszczonej w półbeczkę
  • połączenie półsymetryczne
  • możliwe zabezpieczenie nakrętki zawleczką

Wizualizacja 2

Wizualizacja 3

Cena: 35.00 PLN

Połączenie TYP F (płaskownik dookólny – płaskownik dookólny)

Kluczowe informacje:

  • w cenie wspawane wiercone płaskowniki aluminiowe 50x10, 8 śrub M16, 16 podkładek, 8 nakrętek
  • rozwiązanie charakteryzuje się wysoką prostotą, dobrze sprawdza się przy zastosowaniu systemów jezdnych (wózki, wyciągi)
  • niższą wytrzymałość w porównaniu z systemami łączącymi rury krawężnikowe bezpośrednio rekompensuje najkorzystniejsza cena
  • stosowne do instalacji permanentnych, o niskim lub średnim obciążeniu
  • cena za jeden koniec kratownicy (tj. wybierając całą kratownicę z połączeniem F należy cenę przemnożyć przez 2)
  • połączenie symetryczne

Wizualizacja 2

Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 25.00 PLN

Połączenie TYP F1 (ceownik dookólny – ceownik dookólny)

Kluczowe informacje:

  • w cenie wspawane wiercone ceowniki aluminiowe 50x50x4, odpowiadająca ilość śrub M16, podkładek, i nakrętek
  • rozwiązanie charakteryzuje się prostotą, dobrze sprawdza się przy zastosowaniu systemów jezdnych (wózki, wyciągi)
  • rozwiązanie nieznacznie droższe od połączenia typu F, wykazuje zdecydowanie wyższą sztywność
  • stosowne do instalacji permanentnych, o średnim obciążeniu
  • cena za jeden koniec kratownicy (tj wybierając całą krarownicę z połączeniem F1 należy cenę przemnożyć przez 2)
  • połączenie symetryczne

Wizulalizacja 1

Wizulalizacja 2

Wizulalizacja 3



Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 35.00 PLN

Kratownica Estradowa Uniwersalna Quadrosystem

Kluczowe informacje

  • Krawężnik 50x2 (50x3 opcja)
  • Zakratowanie 20x2
  • Aluminium AW6082T6
  • Dostępne rozmiary: QS290 (290 mm po zewnętrznej) i QS390 (390 mm po zewnętrznej) oraz na zamówienie
  • Dostępne modyfikacje:  łukowa (+25% do ceny metra), RAL proszkowy (+48 pln za każdy metr bieżący)
  • TUV : EN ISO 6906-2
  • Cena za 1 metr bieżący

Parametry obciążalności zgodnie z normą Eurocode EN-1090

 Quadrosystem 50x2 & 25x2  QS 290  QS 390  QS 290  QS 390  QS 290  QS 390  QS 290  QS 390  QS 290  QS 390  QS 290  QS 390
 Rozpiętość kratownicy [m] 2  4  6  8  10  12
 Dopuszczalne maksymalne obciążenie punktowe [kg] 1900 1800 980 1200 670 830 500 650 390 530 300 440
 Ugięcie maksymalne [mm] 2,5 1,2 11,2 6,5 25 15 47 28,5 73,5 47 103 68
 Dopuszcz. maks. obciążenie rozłożone po długości [kg] 1400 1800 490 600 220 275 125 185 80 110 50 75
 Ugięcie maksymalne [mm] 2,5 1,5 13,5 8 32 18,5 58 35 91 58 126,5 85



Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 215.00 PLN

Kratownica QS290-100-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 1 metr
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 331.00 PLN

Kratownica QS290-200-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 2 metr
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 546.00 PLN

Kratownica QS290-300-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 3 metr
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 761.00 PLN

Kratownica QS290-400-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20x2, rura główna 50x2
  • Długość kratownicy 4 metr
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 976.00 PLN

Narożnik CQS290 – 4×4 Flat do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego czterokierunkowy plaski (4x4 Flat)
  • Najczęstsze zastosowanie - łączniki wewnętrzne konstrukcji estradowych, gdzie skrzyżowane belki w powietrzu nie są wsparte dodatkowymi elementami
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 445.00 PLN

Narożnik CQS290 – 4×4 do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego czterokierunkowy plaski (4x4)
  • Najczęstsze zastosowanie - łączniki wewnętrzne konstrukcji estradowych, gdzie istnieje konieczność przerzucenia trawersu prostopadłego do belki głównej - wspartego na dodatkowej nodze
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 445.00 PLN

Narożnik CQS290 – 4×3 Flat do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego trzykierunkowy płaski (4x3 Flat)
  • Najczęstsze zastosowanie - łącznik brzegowy konstrukcji estradowych, gdzie od belki wzdłużnej istnieje konieczność przerzucenia trawersu prostopadłego w jedną tylko stronę
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 390.00 PLN

Narożnik CQS290-4×3 do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego trójkierunkowy (4x3)
  • Najczęstsze zastosowanie - narożniki konstrukcji stoiskowych, narożnik ścianki "L" (kątowej)
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 390.00 PLN

Narożnik CQS290-4×2 do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego dwukierunkowy (4x2)
  • Najczęstsze zastosowanie - narożniki bram
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 330.00 PLN

Narożnik CQS290 – 4×5 do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego pięciokierunkowy(4x5)
  • Najczęstsze zastosowanie - łączniki wewnętrzne konstrukcji estradowych, gdzie skrzyżowane belki wsparte są na dodatkowej nodze
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 495.00 PLN

Kratownica Estradowa Uniwersalna Trisystem

Kluczowe informacje

  • Krawężnik 50x2 (50x3 opcja)
  • Zakratowanie 25x2
  • Aluminium AW6082T6
  • Dostępne rozmiary: TS290 (290 mm po zewnętrznej) i TS390 (390 mm po zewnętrznej) oraz na zamówienie
  • Dostępne modyfikacje:  łukowa (+25% do ceny metra), RAL proszkowy (+45 pln za każdy metr bieżący)
  • TUV : EN ISO 6906-2
  • Cena za 1 metr bieżący

Parametry obciążalności zgodnie z normą Eurocode EN-1090

 Trisystem 50x2 & 25x2  TS 290  TS 390  TS 290  TS 390  TS 290  TS 390  TS 290  TS 390  TS 290  TS 390  TS 290  TS 390
 Rozpiętość kratownicy [m] 2  4  6  8  10  12
 Dopuszczalne maksymalne obciążenie punktowe [kg] 760 780 410 540 270 370 200 280 150 225 115 185
 Ugięcie maksymalne [mm] 2 1 9,5 6 22 14 40 25,5 60 42 88 63
 Dopuszcz. maks. obciążenie rozłożone po długości [kg]  760 780 205 270 90 125 50 70 30 45 20 30
 Ugięcie maksymalne [mm]  2,5 1,5 11,5 7 27 19 40 32 62 51 88 76



Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 188.00 PLN

Kratownica TS290-50F

Kluczowe informacje:

  • waga 2,8 kg dla wersji TS290 lekka (rura główna 50x1,5, skratowanie 20x1,5)
  • waga 3,4 kg dla wersji TS290 ciężka (rura główna 50x2, skratowanie 20x2)
  • połączenie Typ F (możliwe inne typy na zamówienie)
  • AW6082 / AW6063
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 196.00 PLN

Kratownica TS290-100F

Kluczowe informacje:

  • waga 4,2 kg dla wersji TS290 lekka (rura główna 50x1,5, skratowanie 20x1,5)
  • waga 4,9 kg dla wersji TS290 ciężka (rura główna 50x2, skratowanie 20x2)
  • połączenie Typ F (możliwe inne typy na zamówienie)
  • AW6082 / AW6063
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 294.00 PLN

Kratownica TS290-150F

Kluczowe informacje:

  • waga 5,4 kg dla wersji TS290 lekka (rura główna 50x1,5, skratowanie 20x1,5)
  • waga 6,7 kg dla wersji TS290 ciężka (rura główna 50x2, skratowanie 20x2)
  • połączenie Typ F (możliwe inne typy na zamówienie)
  • AW6082 / AW6063
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 378.00 PLN

Kratownica TS290-200F

Kluczowe informacje:

  • waga 6,8 kg dla wersji TS290 lekka (rura główna 50x1,5, skratowanie 20x1,5)
  • waga 8,4 kg dla wersji TS290 ciężka (rura główna 50x2, skratowanie 20x2)
  • połączenie Typ F (możliwe inne typy na zamówienie)
  • AW6082 / AW6063
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 476.00 PLN

Kratownica TS290-250F

Kluczowe informacje:

  • waga 8,1 kg dla wersji TS290 lekka (rura główna 50x1,5, skratowanie 20x1,5)
  • waga 10,1 kg dla wersji TS290 ciężka (rura główna 50x2, skratowanie 20x2)
  • połączenie Typ F (możliwe inne typy na zamówienie)
  • AW6082 / AW6063
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 567.00 PLN

Kratownica TS290-300F

Kluczowe informacje:

  • waga 9,4 kg dla wersji TS290 lekka (rura główna 50x1,5, skratowanie 20x1,5)
  • waga 11,8 kg dla wersji TS290 ciężka (rura główna 50x2, skratowanie 20x2)
  • połączenie Typ F (możliwe inne typy na zamówienie)
  • AW6082 / AW6063
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 658.00 PLN

Narożnik trójkierunkowy (3×3) aluminiowy dla TS290 i TS390

Kluczowe informacje:

  • waga 4,5 kg dla wersji TS290
  • waga 5,1 kg dla wersji TS390
  • połączenie Typ F (możliwe inne typy na zamówienie)
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 320.00 PLN

Narożnik dwukierunkowy (3×2) aluminiowy dla TS290 i TS390

Kluczowe informacje:

  • waga 3,5 kg dla wersji TS290
  • waga 4,1 kg dla wersji TS390
  • połączenie Typ F (możliwe inne typy na zamówienie)
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 250.00 PLN



Ceny netto, NIE zawierają podatku VAT
