Maszty Balastowe

Maszt Balastowy BST500-10

Maszt balastowy statyczny o wysokości 10 metrów i trzonie kratownicowym o szerokości 500 mm. Głównym przeznaczeniem są isntalacje tymczasowe naziemne (maszt nie jest powiązany permanentnie z gruntem). Koncerty, eventy, awarie infrastruktury to chwile gdy potencjalnie chciałbyś użyć BST500-10. Maszt balastowany jest 18 krawężnikami standardowymi (96 kg sztuka) o łącznej masie 1,7 tony. Trzon masztu nie dotyka gruntu, jest podwieszony nad jego powierzchnią. Maszt ma bardzo prostą konstrukcję - jest zatem łatwy w przenoszeniu, montażu i demontażu czasowym. Opcjonalnie kosze balastowe przystosowane do przenoszenia wózkami widłowymi.

Podstawowe dane:
  • Maksymalne obciążenie antenami 1m2 w I strefie wiatrowej
  • Wysokość 10 metrów
  • 18 bloczków balastowych - krawężnik standardowy
  • masa balastu 1 700 kg
  • masa konstrukcji aluminiowej 162 kg
  • regulacja pionu w zakresie 5 stopni
  • promień rozstawienia balastu 4,5 metra
W zestawie:
  • Sekcje kratownicowe M500 x2 sztuki
  • Noga - element zbieżny x3 sztuki
  • Rama balastowa x3 sztuki
  • Komplet śrub (M8x30)
  • Pręt odgromowy
  • Śruby regulacyjne do koszy balastowych
  • Uwaga: brak krawężników balastowych
Karta katalogowa <<klijnij mnie>>

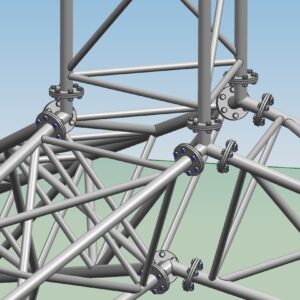

Fotografie i wizualizacje produktu:

Cena: 10530.00 PLN

Maszt balastowy kratownicowy sprężony serii BSM500

Maszt balastowy sprężony o wysokości 12 metrów i trzonie kratownicowym o szerokości 500 mm (dostępny również w wersji 10 metrowej i 16 metrowej). Głównym przeznaczeniem są isntalacje tymczasowe naziemne (maszt nie jest powiązany permanentnie z gruntem). Koncerty, eventy, awarie infrastruktury to chwile gdy potencjalnie chciałbyś użyć BSM500-12. Maszt balastowany jest 24 krawężnikami standardowymi o łączniej masie 2,4 tony (wysoka masa skumulowana na relatywnie niewielkiej powierzchni powoduje że nie zalecamy stosowania tej konstrukcji na dachach). Maszt sprężony - oznacza to że dla wyższej sztywności i niższej masy konstrukcji cięść cięgien zatąpiono systemem linowym. Trzon masztu nie dotyka gruntu, jest podwieszony nad jego powierzchnią.

Podstawowe dane dla BSM500-12:
  • Maksymalne obciążenie antenami 1m2 w I strefie wiatrowej
  • Wysokość 12 metrów
  • 24 bloczki balastowe - krawężnik standardowy
  • masa balastu 2400 kg
  • masa konstrukcji aluminiowej 154 kg
  • regulacja pionu w zakresie 10 stopni
  • promień rozstawienia balastu 3,8 metra
W zestawie:
  • Sekcje kratownicowe M500 x3 sztuki
  • Zastrzał - podpora skośna x3 sztuki
  • Rama balastowa x3 sztuki
  • Liny stalowe komplet fi6 mm
  • Pręt odgromowy
  • Komplet śrub, szekli, kausz
  • Uwaga: brak krawężników balastowych
Karta katalogowa BSM500-10
Karta katalogowa BSM500-12
Karta katalogowa BSM500-16
Fotografie i wizualizacje produktu:
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 7400.00 PLN

Maszt balastowy seria MBRHQ

Maszty balastowe serii MBRHQ należą do masztów narożnych ciężkich, o wysokiej nośności. Rura główna aluminiowa o przekroju 80 mm ze ścianką 3 mm zapewnia wysoką sztywność dostosowaną do wymagań radiolinii. Maszty występują w dwóch wysokościach - 2 i 3 metry oraz 2 typach balastu (bloczki fundamentowe 240x120x380, lub płyty chodnikowe 40x40x5)

Warianty produktu:

  • MBRHQ-3S - balast płyta chodnikowa, wysokość masztu 3 metry
  • MBRHQ-2S - balast płyta chodnikowa, wysokość masztu 2 metry
  • MBRHQ-3C - balast bloczek fundamentowy, wysokość masztu 3 metry
  • MBRHQ-2C - balast bloczek fundamentowy, wysokość masztu 2 metry

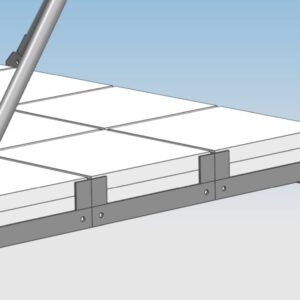

Fotografie i wizualizacje produktu:

Karty katalogowe:

Podstawowe dane:

  • 30 bloków fundamentowych – 24kg każdy (38x24x12),
  • alternatywnie 40 płyt chodnikowych (40x40x4)
  • masa konstrukcji – ok. 32 kg +/- 2 kg wersja,
  • masa całkowita – 750 kg dla wersji na bloczek,
  • masa całkowita – 510 kg dla wersji na płytę,
  • regulacja pionowości masztu +/- 10 stopni,
  • dopuszczalne obciążenie wiatrowe (I strefa):
    • 1 m2 dla wersji o wysokości 3 metry,
    • 1,5 m2 dla wersji o wysokości 2 metry
W zestawie:

  • konstrukcja aluminiowa,
  • śruby,
  • 3 pasy do zabezpieczenia bloczków fundamentowych,
  • wyrób nie posiada uwzględnia w cenie płyt lub bloczków balastowych



Koszt MBRHQ jest ten sam niezależnie od typu balastu, proszę wybrać oczekiwaną wysokość

Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 2340.00 PLN

Maszt balastowy kratownicowy lekki serii MBLK250 (H=2 i H=4)

Balsatowy maszt kratownicowy występuje w dwóch wysokościach 2 i 4 metrów. Przeznaczony jest do instalacji drobnych i średniej wielkości urządzeń nadawczych lub pomiarowych (do 0,3 metra kwadratowego powierzchni). Nadaje się do stosowania na dachach dwuspadowych o umiarkowanym koncie nachylenia (+/-10 stopni). Szybki i prosty montaż.

------------------------------------

Informacje o wersji H=2


Podstawowe dane:

  • 6 bloków fundamentowych: 24 kg każdy (38x24x12)
  • masa konstrukcji: 14 kg,
  • masa całkowita: 158 kg,
  • rozmieszczenie bloków r = 1.0m / 120°
  • szerokość kratownicy:  250 mm
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są w zestawie
  • 3 pasy do zabezpieczenia bloków.
  • sztyca odgromowa

Informacje o wersji H=4


Podstawowe dane:

  • 24 bloki fundamentowych: 24 kg każdy (38x24x12)
  • masa konstrukcji: 23 kg,
  • masa całkowita: 599 kg,
  • rozmieszczenie bloków r = 2.0 m / 120°
  • szerokość kratownicy: 250 mm
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są w zestawie
  • 3 pasy do zabezpieczenia bloków.
  • sztyca odgromowa





Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 1350.00 PLN

Maszt balastowy kratownicowy lekki serii MBLK500 (H=3 do H=8)

Balsatowy maszt kratownicowy występuje w trzech wysokościach, 3, 4 i 8 metrów. Przeznaczony jest do instalacji drobnych i średniej wielkości urządzeń nadawczych lub pomiarowych. Nadaje się do stosowania na dachach dwuspadowych o umiarkowanym koncie nachylenia (+/-10 stopni). Szybki i prosty montaż.

Wersja 3 i 4 metrowa posiada identyczny balast, wersja 8 metrowa jest dodatkowo dociążona, ma również szerszy rozstaw balastu, poniżesz szczegółowe dane produktu

--------------------------------------

Informacje o wersji H=3 i H=4


Podstawowe dane:

  • 9 bloków fundamentowych: 24kg każdy (38x24x12)
  • masa konstrukcji: 14kg,
  • masa całkowita: 230kg,
  • rozmieszczenie bloków r = 1.5m / 120°
  • szerokość kratownicy:  500mm (250mm opcja)
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są w zestawie
  • 3 pasy do zabezpieczenia bloków.
  • sztyca odgromowa

Informacje o wersji H=8


Podstawowe dane:

  • 18 bloków fundamentowych: 24kg każdy
  • masa konstrukcji: 23kg,
  • masa całkowita: 470kg,
  • rozmieszczenie bloków r = 2.5m / 120°
  • szerokość kratownicy: 500mm
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są w zestawie
  • 3 pasy do zabezpieczenia bloków.
  • sztyca odgromowa





Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 1180.00 PLN

Balastowy narożny MBRHC H=3m

Maszt aluminiowy balastowy MBRHC przeznaczony jest do instalacji ciężkiego sprzętu radiokomunikacyjnego - nośność w I strefie wiatrowej do 2 m2 anten. Przewidziany do montażu na płaskich powierzchniach, niemniej z możliwą regulacją pionu w zakresie +/- 5 stopni. Szybki i prosty montaż. Wysokość 3 metry. Średnica rury centralnej fi 80 mm. Zaletą jest nieco niższa cena w stosunku do serii masztów MBRHQ przy zbliżonej użyteczności. Wadą - skumulowanie masy w 3 punktach, co ogranicza typ powierzchni dachu na jakiej może być zastosowany.



Karta katalogowa masztu MBRHC



Podstawowe dane:

  • 15 płyt chodnikowych 50x50x7 – 50 kg każda / 750 kg total
  • masa konstrukcji – 35kg
  • masa całkowita – 785kg
  • rozstaw pomiędzy blokami balastowymi – 2,2m x 2,2m
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są elementem zestawu (dostępne w marketach budowlanych)

Cena: 2250.00 PLN

Balastowy MBRH H=3m

Maszt aluminiowy balastowy MBRH przeznaczony jest do instalacji ciężkiego sprzętu radiokomunikacyjnego - nośność w I strefie wiatrowej do 2 m2 anten. Przewidziany do montażu na płaskich powierzchniach, niemniej z możliwą regulacją pionu w zakresie +/- 5 stopni. Szybki i prosty montaż. Wysokość 3 metry. Średnica rury centralnej fi 80 mm. Zaletą jest nieco niższa cena w stosunku do serii masztów MBRHQ przy zbliżonej użyteczności. Wadą - skumulowanie masy w 3 punktach, co ogranicza typ powierzchni dachu na jakiej może być zastosowany. Maszt zbliżony konstrukcyjnie do MBRHC - niemniej przeznaczony do instalacji w dowolnym miejscu dachu (niekoniecznie narożnie).



Karta katalogowa masztu MBRH



Podstawowe dane:

  • 15 płyt chodnikowych 50x50x7 – 50 kg każda / 750 kg total
  • masa konstrukcji – 43kg
  • masa całkowita – 785kg
  • promień rozstawu balastu - 180 cm
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są elementem zestawu (dostępne w marketach budowlanych)

Cena: 2250.00 PLN

Maszt balastowy rurowy narożny serii MBRQ

Maszt aluminiowy balastowy MBRQ przeznaczony jest do instalacji niewielkich urządzeń antenowych. Przewidziany do montażu na płaskich powierzchniach, niemniej z możliwą regulacją pionu w zakresie +/- 5 stopni. Szybki i prosty montaż. Wysokość 3 lub 4 metry. Średnica rury centralnej fi 40 mm



Przykładowe zdjęcie produktu

Karta katalogowa masztu MBRQ



Podstawowe dane:

  • 6 bloków fundamentowych – 24kg każdy (38x24x12)
  • masa konstrukcji – 9kg
  • masa całkowita – 155kg
  • rozstaw pomiędzy blokami balastowymi – 1.5m x 1.5m
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są w zestawie
  • 3 pasy do zabezpieczenia bloków.
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 640.00 PLN

Maszt balastowy rurowy serii MBR

Maszt aluminiowy balastowy MBR przeznaczony jest do instalacji niewielkich urządzeń antenowych. Przewidziany do montażu na dachach płaskich lub dwuspadowych  - możliwość regulacji pionu rury centralne w zakresie +/- 10 stopni. Szybki i prosty montaż. Wysokość 3 lub 4 metry. Średnica rury centralnej fi 40 mm
Podstawowe dane:

  • 9 bloków fundamentowych 24kg każdy (38x24x12)
  • masa konstrukcji – 11kg
  • masa całkowita – 227kg
  • rozstawienie bloków:
    promień 1.5m  / 120°
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są w zestawie
  • 3 pasy do zabezpieczenia bloków.
Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 690.00 PLN

Maszt balastowy rurowy MBRE15

Maszt aluminiowy balastowy MBRE przeznaczony jest do instalacji niewielkich urządzeń antenowych. Przewidziany do montażu na płaskich powierzchniach, bez możliwości regulacji pionu. Szybki i prosty montaż. Wysokość 1,5 metra. Średnica rury centralnej fi 35 mm. Najtańsza konstrukcja.

Karta katalogowa masztu MBRE15



Podstawowe dane:

  • 3 płyty chodnikowe małe (40x40x5) 18 kg każda = 54 kg
  • masa konstrukcji – 9kg
  • masa całkowita – 63kg
  • rozstaw pomiędzy blokami balastowymi – 1.5m x 1.5m
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są w zestawie

Cena: 425.00 PLN

Maszt balastowy kratownicowy ciężki MBKC3T

Maszt kratownicowy balastowy przewidziany na niewielką stację bazową lub radiolinię. Ma zastosowanie tam gdzie powierzchnia anten jest istotnie większa lub potrzeba podwyższonej sztywności konstrukcji (w tym skrętnej) dla precyzyjnej emisji  wiązki mikrofalowej. Maszt przewidziany do instalacji na dachach dwuspadowych o umiarkowanym kącie nachylenia  - korekcja pionu w zakresie +/- 10 stopni. Szybki i prosty montaż, wysokość 2,9 metra. Konstrukcja przewiduje możliwość wspinania się na maszt przez technika. Średnica rur do instalacji anten to fi=50 mm. Kratownica typu tri.

Przykładowe zdjęcie produktu

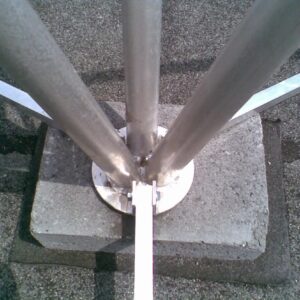

Rozwiązanie stopy produktu


Karta katalogowa produktu MBKC3T



Podstawowe dane:

  • 12 bloków fundamentowych: 24kg każdy (38x24x12)
  • masa konstrukcji: ~25kg,
  • masa całkowita: 320kg,
  • rozmieszczenie bloków r = 1.5m / 120°
  • szerokość kratownicy: 500mm
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe z racji wagi nie są w zestawie
  • 3 pasy do zabezpieczenia bloków.
  • sztyca odgromowa

Cena: 1820.00 PLN

Maszt balastowy kratownicowy MBKC3Q ciężki

Maszt kratownicowy balastowy przewidziany na niewielką stację bazową lub radiolinię. Przewidziany przede wszystkim pod radiolinie średniej wielkości. Zaprojektowany by maksymalizować sztywność skrętną konstrukcji. Maszt przewidziany do instalacji na dachach dwuspadowych o umiarkowanym kącie nachylenia  – korekcja pionu w zakresie +/- 10 stopni. Szybki i prosty montaż, wysokość 2,9 metra. Konstrukcja przewiduje możliwość wspinania się na maszt przez technika. Średnica rur do instalacji anten to fi=50 mm. Kratownica typu tri.
Podstawowe dane:

  • 16 bloków fundamentowych: 24 kg każdy (38x24x12)
  • masa konstrukcji: ~31kg,
  • masa całkowita: 415kg,
  • rozmieszczenie bloków r = 1.6m / 120°
  • szerokość kratownicy: 500mm
W zestawie:

  • konstrukcja aluminiowa
  • śruby
  • bloczki fundamentowe nie są w zestawie
  • 4 pasy do zabezpieczenia bloków.
  • sztyca odgromowa

Cena: 2340.00 PLN

Ceny netto, NIE zawierają podatku VAT
