Kotwy do Betonu serii AFH

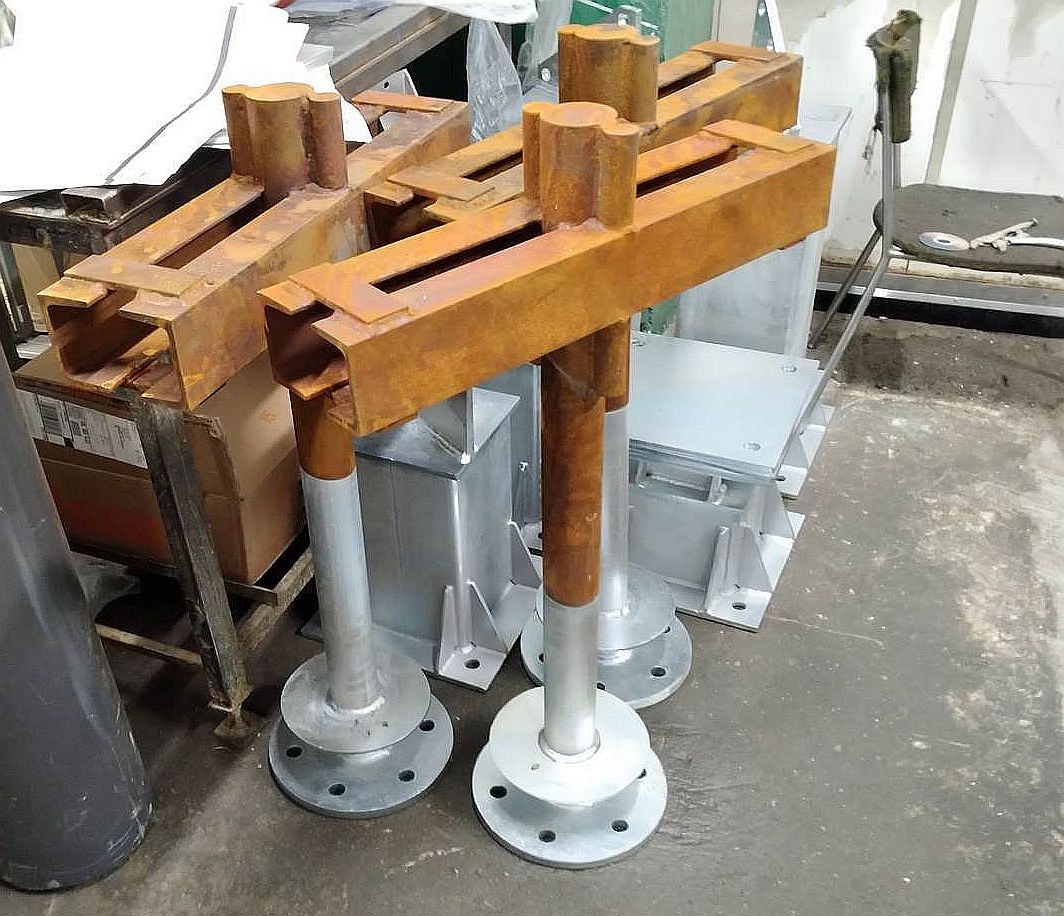

Kotwy do betonu serii AFH służą jako element kotwiący do fundamentów wieżowych żelbetowych lanych na mokro.

nettocena z 2024-04-22

Kotwa do betonu AFH

Wyczyść

Dodaj do wyceny

Zapytaj o dobór 1dokument do pobrania ↓

inż. Dariusz Wojciechowski502 218 191Dobór konstrukcji i produkcja. Zacznijmy od anten: ile, jakie i na jakiej wysokości.

Pasuje do

Tylko relacje potwierdzone w opisach i katalogu.

Dane techniczne

Podstawowe informacje

System głównie stosowany do fundamentowania konstrukcji wieżowych,
Do zastosowania w fundamentach lanych zbrojonych płytowych,
Kompatybilność: T1000-24 aż do T1000-45

Podstawowe informacje techniczne

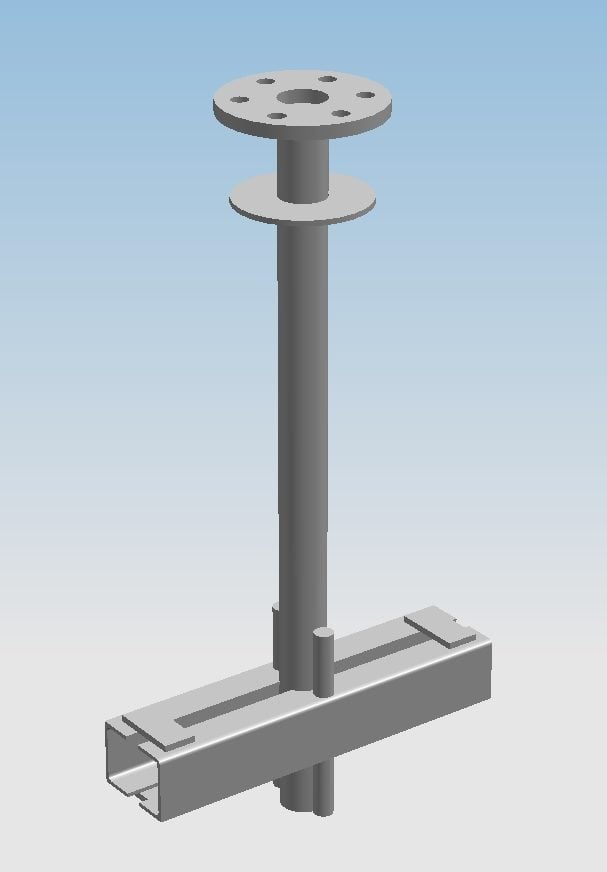

Model Kotwy	Materiał	Maksymalna Szerokość [mm]	Maksymalna Długość [mm]	Kołnierz [mm]	Rura Główna [mm]	Waga [kg]	Kompatybilność z wybranymi wieżami
AFH-1	S235 stal	600	1200	212x15 - 6 otworów	101,6x6,3 lub pręt fi 40	38	T1000-24 : T1000-30 alu
AFH-2	S235 stal	600	1200	212x20 - 6 otworów	101,6x8 lub pręt fi 50	43	T1000-30 : T1000-36 alu, T1000-30 stalowa
AFH-3	S235 stal	600	1200	240x20 - 6 otworów	114x8 lub pręt fi 60	54	T1000-30 : T1000-45 stalowa

DOKUMENTACJA TECHNICZNA

Dokumenty

PDF: 1
CAD: na zapytanie
Dostęp: bez formularza

Zgłoś błąd w danych

Opis

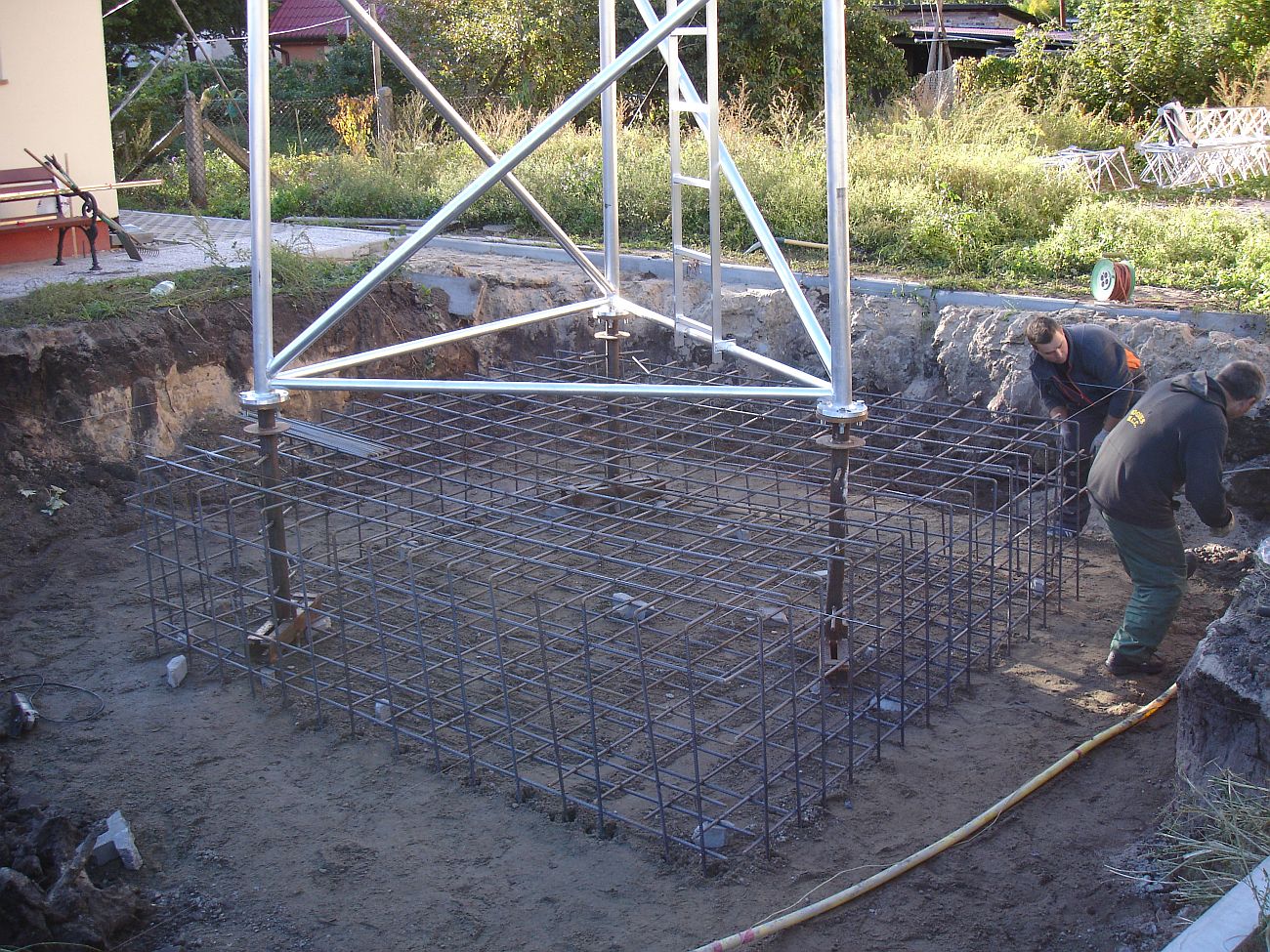

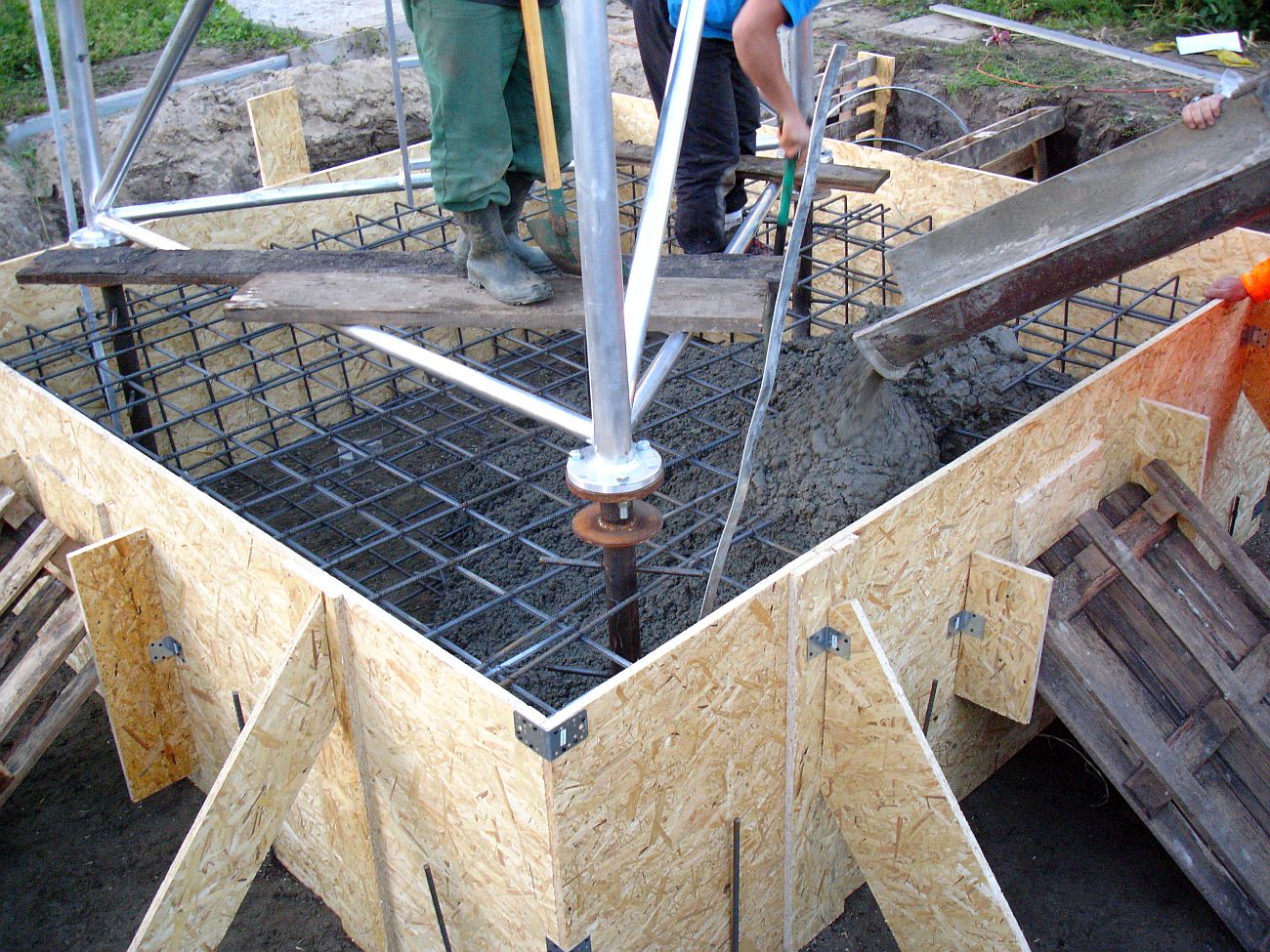

Kotwy do betonu serii AFH służą jako element kotwiący do fundamentów wieżowych żelbetowych lanych na mokro. Masywna konstrukcja powoduje, że kotwy tej serii stosowane są do wież ciężkich do 45 metrów wysokości. Konstrukcja przewidziana jest do fundamentowania płytą głęboką przykrytą balastem z ziemi z wypuszczonymi słupkami betonowymi okalającymi prętową część kotwy. Takie rozwiązanie fundamentowania jest ekonomiczne - ograniczając zużycie betonu i zastępując go masą ziemi użytą balastowo (detale i wizualizacje w kartach katalogowych)
