Top-Halterung für Türme mit einem Spitzenabstand von 240 mm bis hin zu großen LED-Flutlichtern. Nicht verstellbares Blech, hohe Festigkeit. Das zentrale Loch erleichtert die Durchführung von Stromkabeln, um diese im Inneren des Traversenmasts zu verlegen.
Technische parameter:
- Stahl S235 Feuerverzinkt
- Der Lochabstand in der kundenseitigen Scheinwerferhalterung muss bei der Bestellung bestätigt werden
- Einstellung am Scheinwerferhalter
- Trägerplatte - 6 mm Stahlblech
- Austauschbare platte
Multimedia:
Anwendungsbereiche des MG-3LB-Kopfes

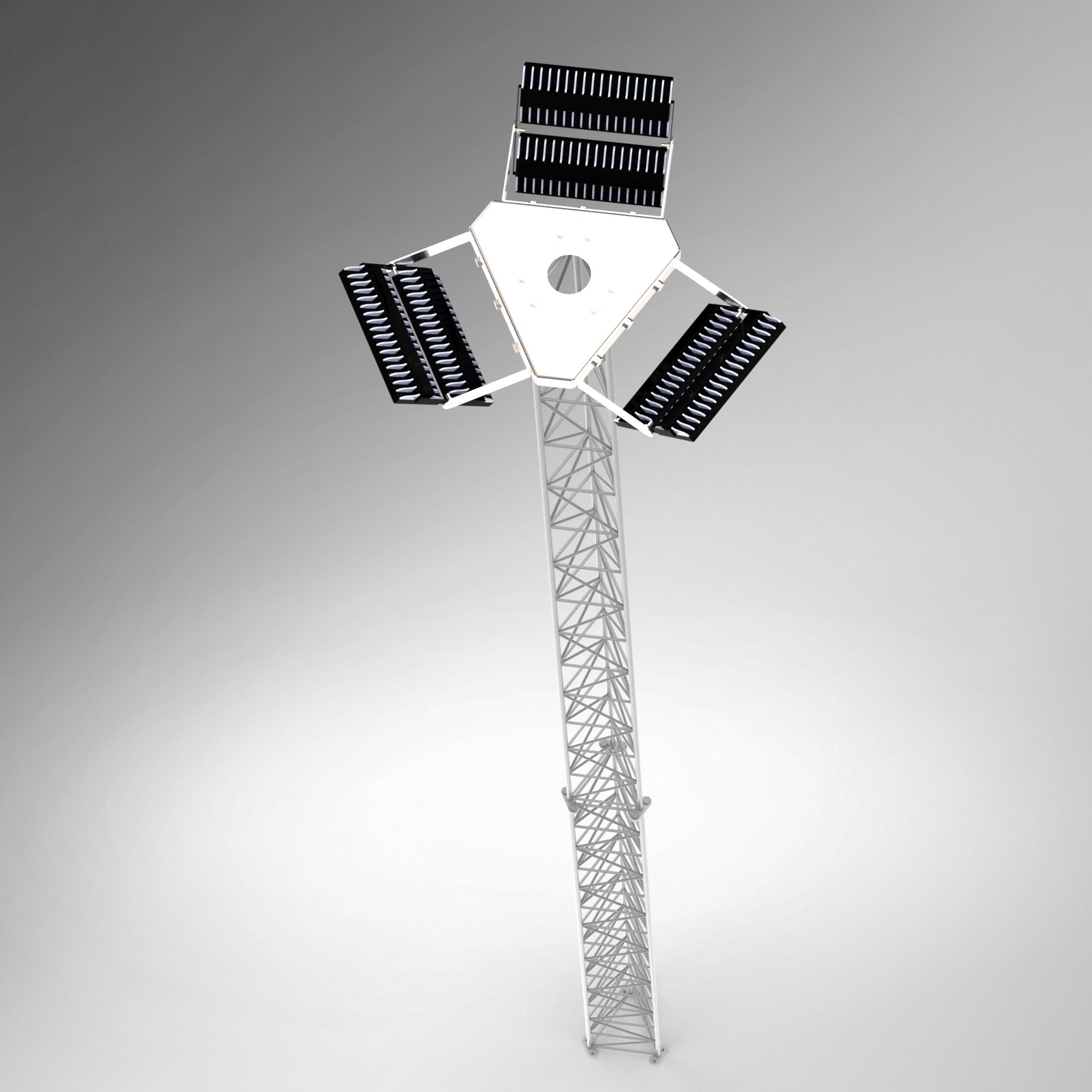

Der MG-3LB-Kopf ist eine starre (nicht verstellbare) Kopfplatte für Fachwerkstützen mit einem oberen Achsabstand von W240 mm. Bestimmt für die Installation drei große LED-Scheinwerfer direkt an der Spitze des Mastes – ohne Schwenkarme. Sie bewährt sich überall dort, wo eine maximale Ausleuchtung mit konstantem Abstrahlwinkel erforderlich ist und keine Richtungsverstellung benötigt wird.
- Große Parkhäuser – Drei LED-Strahler mit einer Leistung von 200–400 W decken mit nur einem Mast eine große Fläche ab und reduzieren so die Anzahl der Lichtpunkte.
- Stadien und Sportplätze – Die feste Montage gewährleistet eine gleichbleibende Lichtverteilung, ohne dass die Gefahr einer selbstständigen Veränderung des Strahlwinkels besteht.
- Baustellen und Lagerflächen – Die robuste Blechkonstruktion hält Vibrationen und Stößen stand; die Feuerverzinkung verhindert Korrosion in feuchten Umgebungen.
- Modernisierung der WSH-Masten – Der Flansch W240 passt direkt zur WSH-Serie und ermöglicht es, den alten (schwenkbaren) Kopf MG-3L durch den starren Kopf MG-3LB zu ersetzen, ohne die Säule austauschen zu müssen.
Wichtige technische merkmale

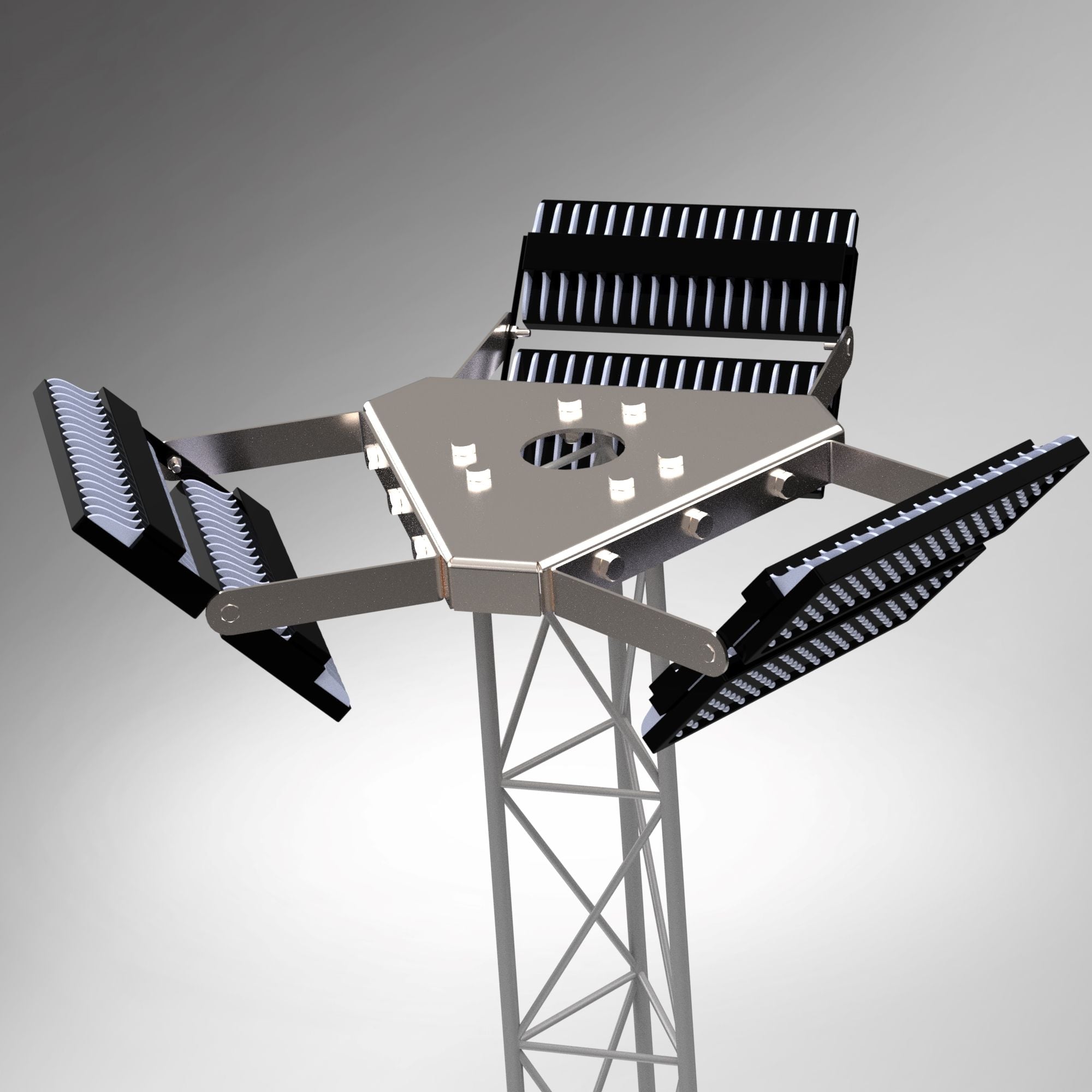

- Starre trägerplatte (nicht Verstellbares blech) – drei Befestigungspunkte für die Scheinwerfer in fester Anordnung; das Fehlen von Drehgelenken sorgt für eine höhere Ermüdungsfestigkeit und Windbeständigkeit.
- Abstand W240 mm – kompatibel mit dem oberen flansch der WSH-Fachwerkstützen und anderer stützen mit diesem abstand.

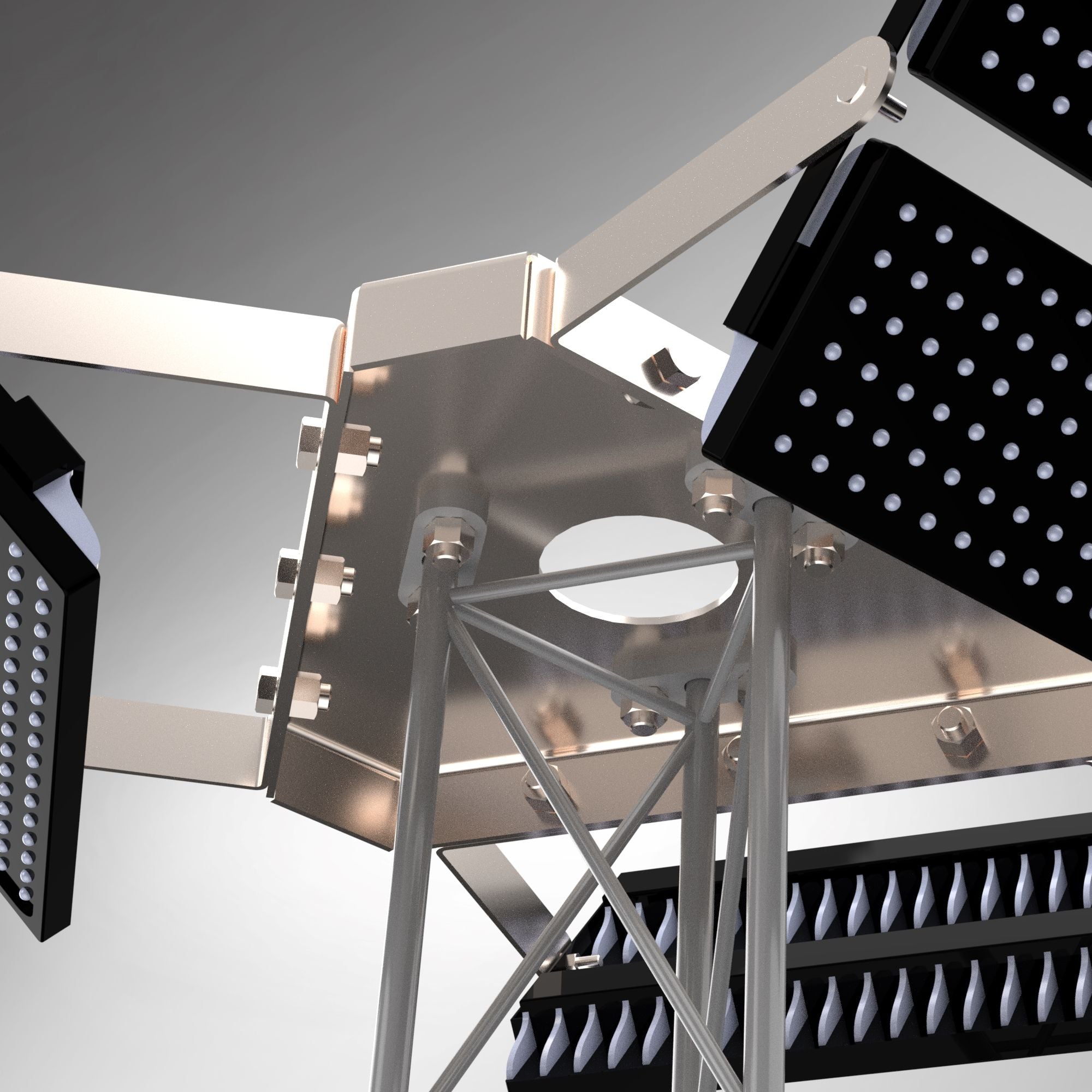

- Zentrale Kabelöffnung – Eine Kabeldurchführung in der Mitte der Platte ermöglicht die verdeckte Verlegung der Stromkabel durch das Innere des Mastes bis zu den Leuchten.
- Anpassung an den Belichter des Kunden – Der Abstand der Befestigungslöcher im Halter des Strahlers muss bei der Bestellung angegeben werden, damit der Leuchtenkopf an alle auf dem Markt erhältlichen LED-Leuchten angepasst werden kann.
- Stahl S235, feuerverzinkt nach EN ISO 1461 – Die Lebensdauer der Zinkbeschichtung beträgt mindestens 30 Jahre; ein Nachstreichen ist nicht erforderlich.
Häufig gestellte Fragen (FAQ)
Worin unterscheidet sich die MG-3LB von der MG-3L?
MG-3L ist ein Kopf mit schwenkbaren Armen – jeder Arm lässt sich unabhängig in zwei Ebenen einstellen. MG-3LB ist eine starre Platte (B = „Sperre“) ohne Winkelverstellung. Die Wahl hängt davon ab, ob Flexibilität bei der Lichtlenkung (MG-3L) oder maximale mechanische Festigkeit bei fester Anordnung (MG-3LB) erforderlich ist.
Welche scheinwerfer passen zum MG-3LB?
Der Leuchtenkopf wird speziell für einen bestimmten Typ von Strahlerhalterung gefertigt – geben Sie uns bei der Bestellung bitte das Modell oder die Abmessungen der Halterung an. Wir arbeiten mit den meisten gängigen Marken von industriellen LED-Leuchten zusammen.
Passt der MG-3LB zu meinen WSH-Masten?
Ja – der W240-Kragen ist Standard in der WSH-Serie. Wenn Sie Masten mit einem anderen Abstand haben, wenden Sie sich bitte an uns; wir empfehlen Ihnen dann einen passenden Adapter oder eine alternative Lösung.
