M1000 aluminium truss mast
Den største mast i AluPros sortiment, med en indvendig stige, der er integreret i konstruktionen, samt det komplette 1000-tilbehørssystem.
Andre vindzoner og antennesæt: Valget afhænger af statikberegningen.
Passer til
Kun forbindelser, der er bekræftet i beskrivelserne og kataloget.
Tilbehør til 1000-systemet passer til både M1000-master og T1000-tårne. Til andre konstruktioner kræves der tilpasning.
Passer ikke uden tilpasning: M250–M750 (anden skaftbredde) · T1200 (skaft 1200 mm)
Klik på et element på billedet eller en kategori nedenfor.
Toppen og afledningen
Mastens top: lynafleder og antenneadapter.

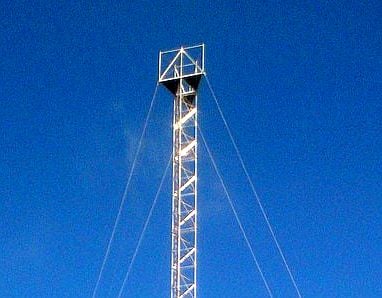

Kroner og separationsplatforme
De placerer sektorantennerne med afstand imellem.
Antenneholdere
Beslag til flade antenner og radiolinjer.
Surringer
Rebbeslag og torsionsafstivning af masten.

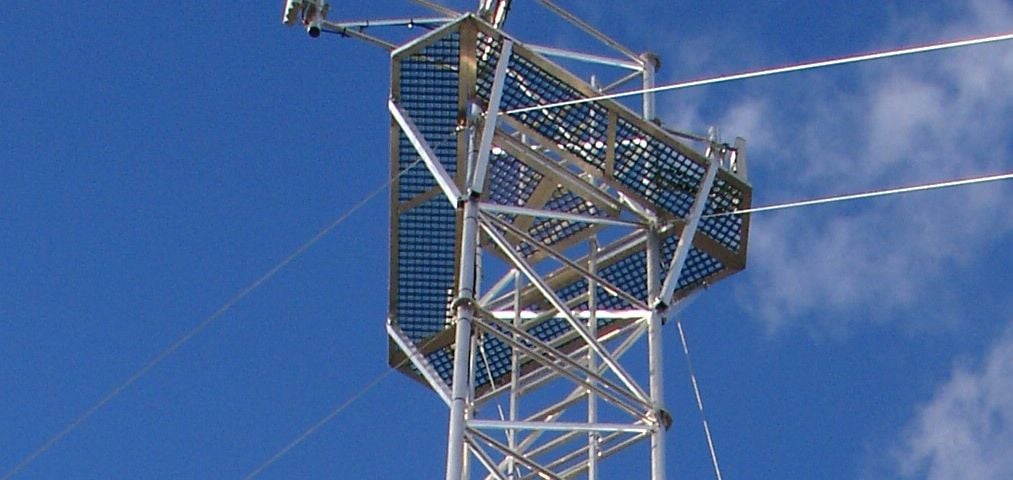

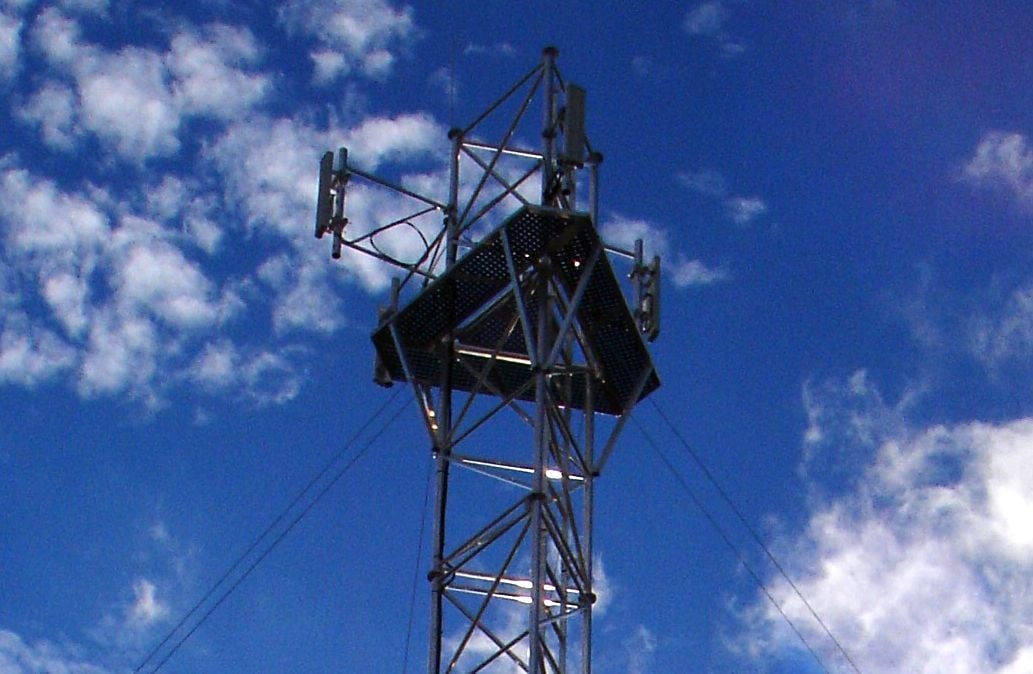

Arbejdsplatforme og arbejdsstiger
Arbejdsstativer til arbejde i højden, både udvendigt og indvendigt i boringen.

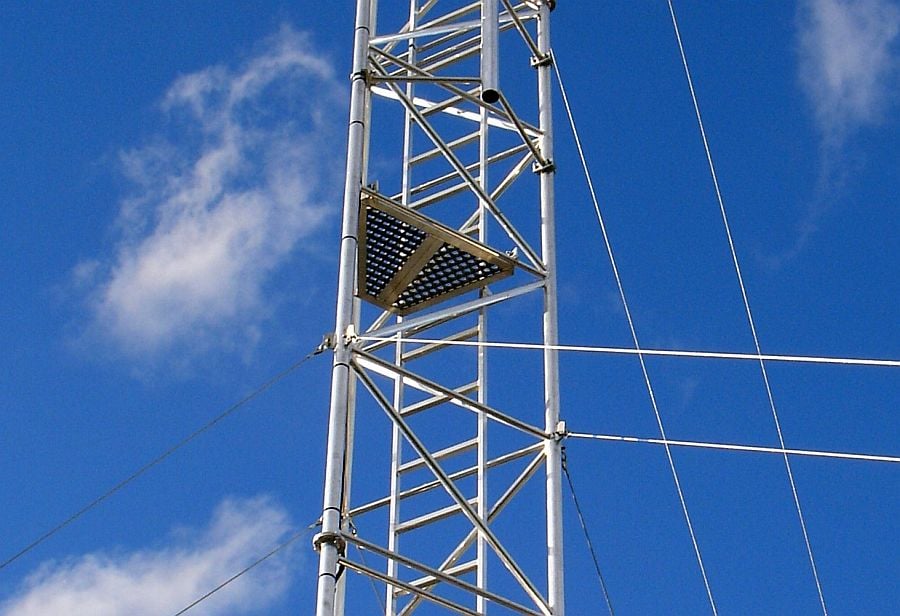

Sikkerhedsklapper
Klapperne i skaftet, over stigen.
Sikkerhedsforanstaltninger
Sikkerhedsforanstaltninger mod indtrængning og faldsikringssystem.
Andre tilbehørsdele til dette produkt
Monteres på
MB-1MB-1-mastfundamentsystem (nedgravet fundament)master op til 40 m; 4 skruer til svingfoden medfølger
GA-1GA-1 mastefundamentsystem (nedgravet anker)forankring af barduner; master op til 40 m
Præfabrikerede betonfundamenter i EF-serienEF 115/200 ≤40 m, EF 150/200 ≤60 m, EF 160/230 ≤70 m, EF 180/250 ≤90 m
GS serie jordskrueder findes ingen størrelsestabel for masterTEKNISK DOKUMENTATION
Dokumenter
- 11
- CAD
- på forespørgsel
- Adgang
- uden formular
Beskrivelse

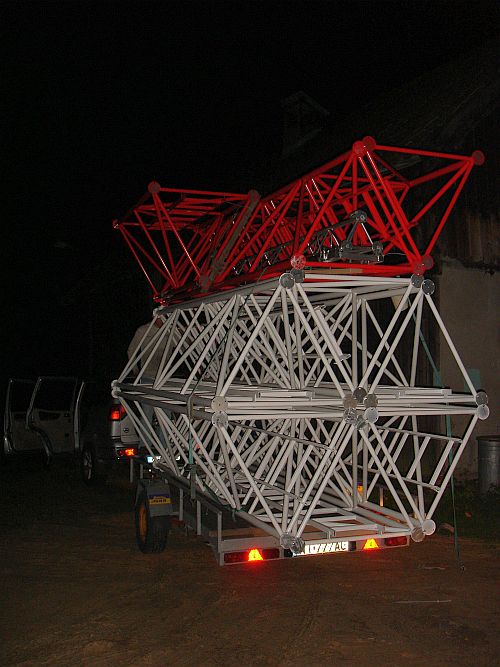

M1000-serien af aluminiums truss-mast er den største mastestruktur i AluPro-tilbuddet. Dette er en løsning til professionelle med et udvalg til rådighed tilbehør for at lette brugen af masten (sikkerhedsklapper, udvendige gallerier, adskillelseskroner med integreret platform). Opføres oftest på jorden til langdistancekommunikation. Masten kan modstå vindbelastninger fra antenner med et areal på op til 2 kvadratmeter i is- og vindzone I. Standard masten er tilgængelig op til en højde på 48 meter (højere versioner er underlagt individuelle priser), mens en specialordreversion fås op til en maksimal højde på 84 meter. Produktets kendetegn er sikkert og praktisk indvendig stige integreret i mastkonstruktionen. Konstruktionen kan tilpasses til større vindbelastninger og andre vindzoner. Sættet indeholder 4 meter lange aluminiumssegmenter, en aluminiumsmastfod med to frihedsgrader til montering på bygningen, en 1 meter lang lynafleder, monteringsskruer, afspændingsliner samt tilbehør (sjækler, stropper, kauser).
