GA-1 Mast Foundation System (buried anchor)

System fundamentów stalowych masztowych to połączenie kotew gruntowych GA-1 i podstawy masztowej MB-1.

2 250,00 zł nettoprice as of April 22, 2024

Ask about product selection 1Download the document ↓

Dariusz Wojciechowski, Eng.502 218 191Design selection and manufacturing. Let's start with the antennas: how many, what types, and at what height.

Goes well with

Only relationships confirmed in the descriptions and catalog.

Technical Specifications

Basic Technical Information

Anchor model	Material	Dimensions WxH [mm]	Maximum Breakout / Pressure Force *	Template weight [kg]	Compatibility with masts**
MB-1 Base	S235 oc. ogniowy	1000x1200	11 tons on a lean concrete slab	60	masts up to 40 meters - all types
GA-1 Anchor	S235 oc. ogniowy	500x500 - 4 meter rod, diameter 20	5 tons (pulling out for a minimum depth of 3m)	45	masts up to 40 meters - all types

* Values for optimal soil conditions (non-plastic soil)

** Suggested use for optimal soil conditions. We recommend using a dry concrete slab under the MB-1 base for high loads and especially in plastic soils

TECHNICAL DOCUMENTATION

Documents

PDF: 1
CAD: in response to a request
Access: without a form

Report an error in the data

Description

System fundamentów stalowych masztowych to połączenie kotew gruntowych GA-1 i podstawy masztowej MB-1. Rozwiązanie to ma szereg zalet bijących na głowę inne metody fundamentowania masztów. Po pierwsze fundamenty można transportować zwykłym samochodem dostawczym i są relatywnie lekkie. Niska masa powoduje, że można je instalować w wykopie ręcznie, bez użycia ciężkiego sprzętu. Stalowa prefabrykowana konstrukcja powoduje, że można gotowy zasypany fundament obciążyć natychmiast po jego wykonaniu (szybka instalacja masztu). Fundamenty tej serii podobnie jak wszystkie inne - nie powinny być stosowane w glebach o wysokiej plastyczności (gliny, iły) bez wymiany lub ulepszenia gruntu. Przy gruntach spoistych kotwa GA-1 może pracować pod powierzchnią wód gruntowych - należy jednak pamiętać wtedy o uwzględnieniu spadku masy balastującej ziemi o wyporność wody (zgodnie z prawem Archimedesa) i skompensować to głębokością instalacji kotwy. System Fundamentowania MB-1/GA-1 nadaje się tylko do masztów telekomunikacyjnych i nie służy do fundamentowania wież.

The Mast Ground Anchor System is

Fast one-day installation,
Tylko dla masztów (nieprzydatne dla wież),
The system consists of one MB-1 base and a set of GA-1 anchors (depending on the rope layout),
For high loads, we recommend placing the MB-1 base on a dry concrete slab, leveled and compacted,
MB-1 withstands up to 11 tons of compression,

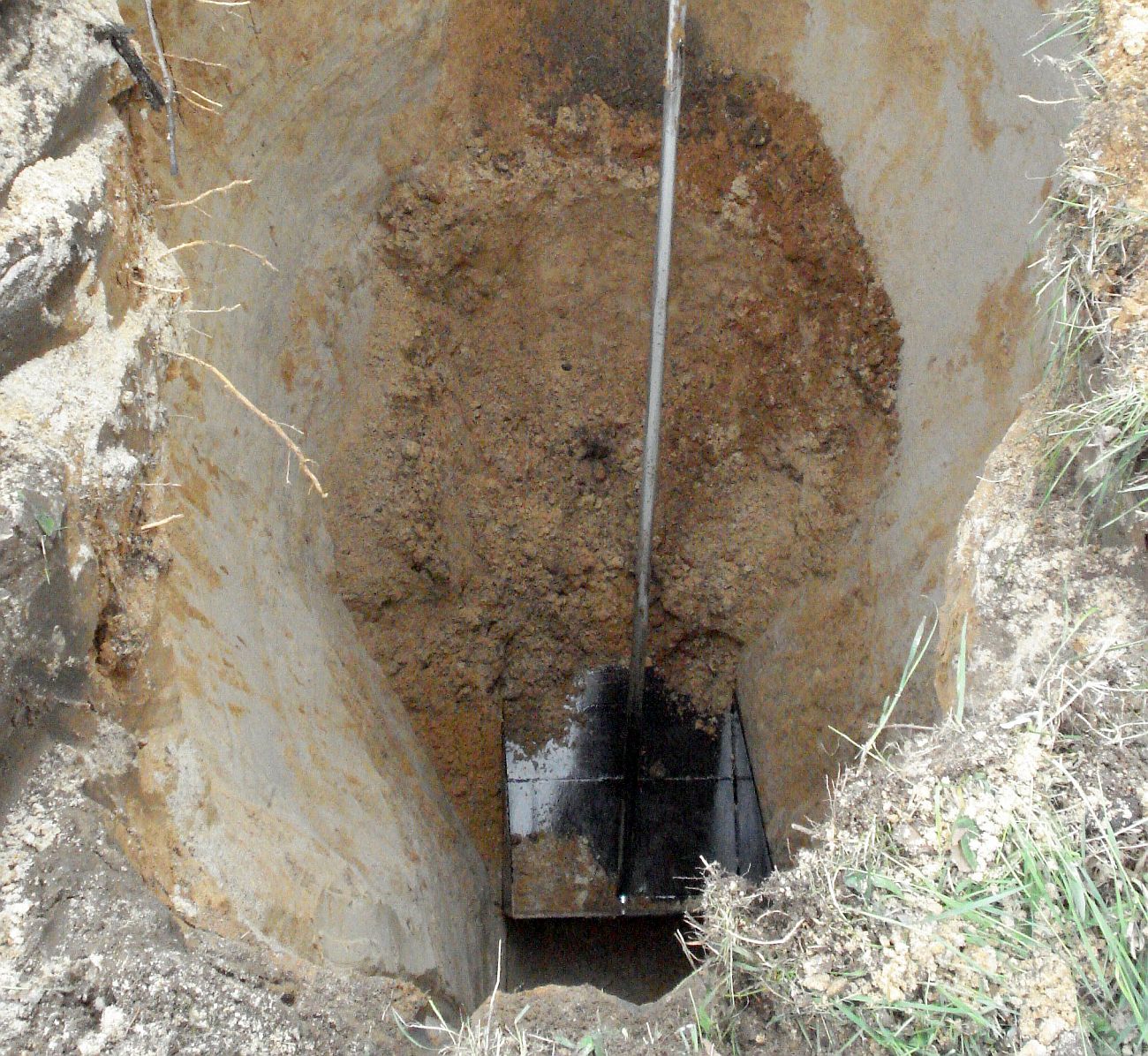

GA-1 withstands 5 tons of pull-out force at a burial depth of three meters. Strength increases with depth,
Compatible with all masts up to a height of 40 meters,
It is possible to use a reinforced version of the anchor for masts up to 120 meters high. Details after consultation with AluPro technical support,
Rozwiązanie mało zależne od typu gleby nieplastycznej,
The anchors should be installed above the groundwater level, or appropriate corrections should be made in the calculations of the anchor foundation depth for the water buoyancy.

Included in the set

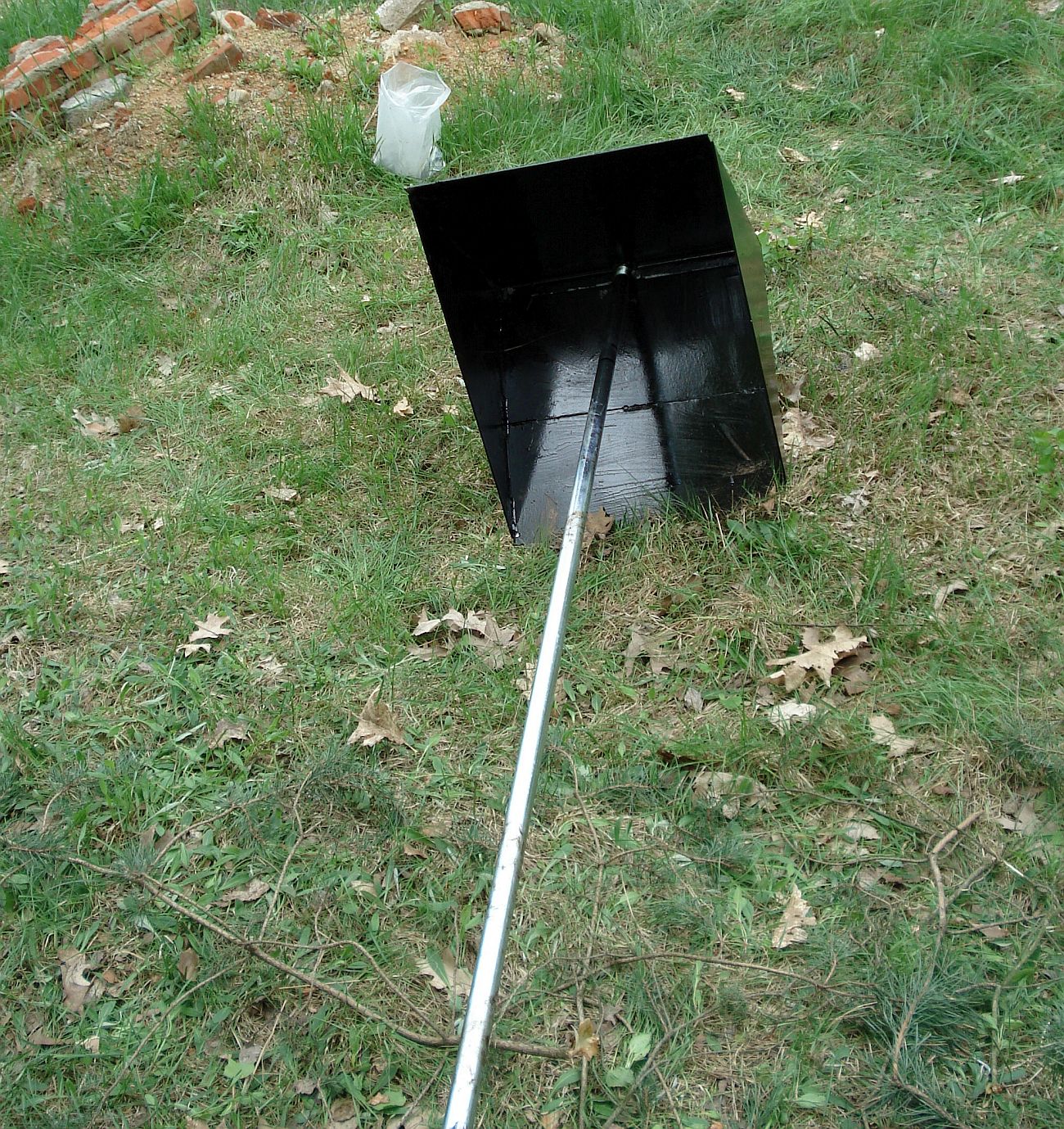

1 basket anchor
1 rod with a diameter of 20 mm and a length of 4 meters
1 set of guy rope holders
uwaga - equalizer (element złączny do lin odciągowych) nie jest elementem zestawu
