AC Series Aluminum and Steel Backfill Foundation

Fundamenty zasypowe są świetną alternatywą dla fundamentowania konstrukcji telekomunikacyjnych za pomocą zbrojonych fundamentów betonowych jak i dla prefabrykatów.

nettoprice as of April 22, 2024

Steel backfill foundation

Clear

Add to quote

Ask about product selection 2Cards and drawings available for download ↓

Dariusz Wojciechowski, Eng.502 218 191Design selection and manufacturing. Let's start with the antennas: how many, what types, and at what height.

Goes well with

Only relationships confirmed in the descriptions and catalog.

Accessories and parts for this product

T1000 series aluminum telecommunications lattice towerAC-1: T1000-4, T1000-8; AC-2: T1000-12; AC-3: T1000-16; AC-4: T1000-20

T500 series aluminum telecommunications lattice towerAC-1: T500-12; AC-2: T500-16, T500-20

Alternatives

Prefabricated concrete foundations of the EF seriesbackfill foundation instead of precast / concrete

GS Series Ground Screwground anchors: only for small structures, cohesive soils

Technical Specifications

Basic Technical Information

Cone Model	Material	Cone Size W [mm] H [mm]	Bottom Plate Diameter [mm]	Waga Stożka Alu / Stal [kg]	Weight of the Bottom Plate [kg]	Compatibility with selected tower models
AC-1	AW5754 / S235 Ocynk	800x1600	1000	13/32.5	16/48	T500-12, T1000-4, T1000-8
AC-2	AW5754 / S235 Ocynk	800x1600	1600	13/32.5	22/66	T500-16, T500-20, T1000-12
AC-3	AW5754 / S235 Ocynk	800x1600	2000	13/32.5	32/96	T1000-16
AC-4	AW5754 / S235 Ocynk	800x1600	2400	13/32.5	48/144	T1000-20

TECHNICAL DOCUMENTATION

Documents

PDF: 2
CAD: in response to a request
Access: without a form

Report an error in the data

Description

Fundamenty zasypowe są świetną alternatywą dla fundamentowania konstrukcji telekomunikacyjnych za pomocą zbrojonych fundamentów betonowych jak i dla prefabrykatów. Nad fundamentem betonowym mają przewagę szybkości i łatwości instalacji - minimalizując czas spędzony w terenie przez ekipę budowlaną (kwestie pogodowe, koszty delegacyjne). Fundament zasypowy pokonuje też prefabrykaty betonowe - minimalizując ilość koniecznego do użycia sprzętu. Do ich instalacji wystarczy w zasadzie tylko koparka. W przypadku prefabrykatów konieczny jest dźwig lub HDS by wprowadzić prefabrykaty do wykopu a następnie precyzyjnie je względem siebie ustawić. Fundament zasypowy jest w porównaniu bardzo lekki, można nim dowolnie operować w dwie osoby. Fundamenty serii AC świetnie działają w obu kierunkach - na wciskanie i wyrywanie.

Features

For medium-sized telecommunications towers up to 20 meters high,

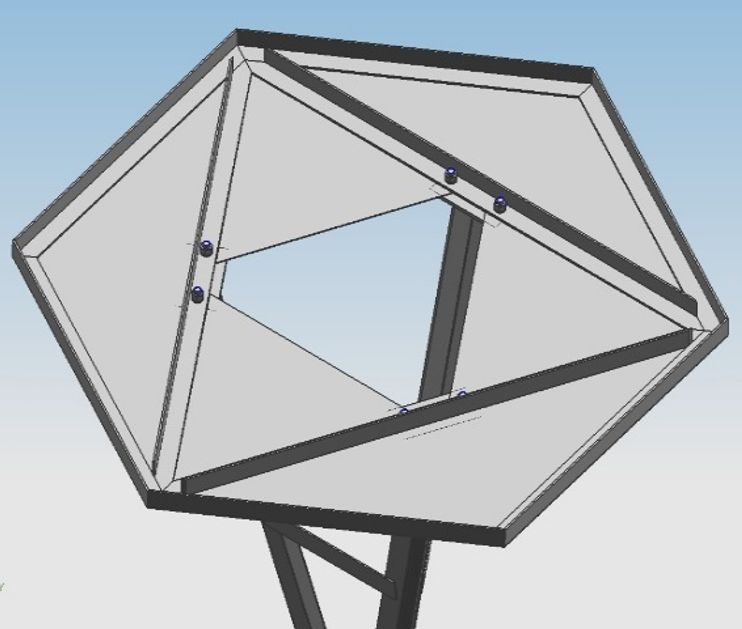

Honeycomb-shaped bases, after assembly, allow for parallelism of the handles under the tower hinge, the correct distance between the handles, and symmetry of the setting. It is recommended to use the first tower section as an additional template

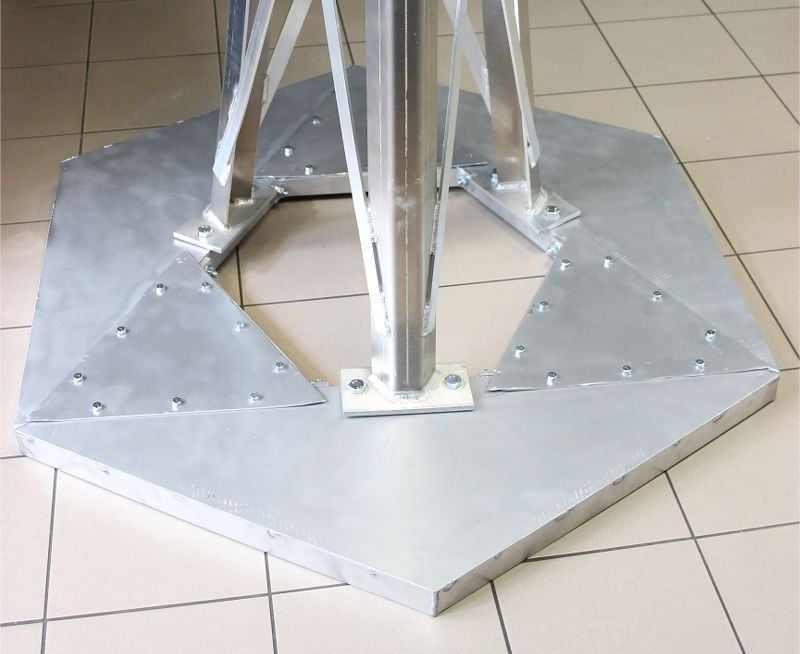

Bottom plate dismantled for transport,
Easy transport, Cones can be inserted into each other, which significantly saves space,
The size of the bottom plate is adapted to the specific spacing of selected tower models, spacer brackets are available for other spacings.
Can be used for T1000 and T500 towers
Quick installation
Cone material AW5754, or S235 steel
Materiał płyty dolnej AW6060, AW6063 lub stal S235
Waga Stożka: 13 kg – identyczna dla wszystkich modeli - wersja aluminiowa oraz 32,5 kg stal
Weight of the Bottom Plate: data in the table (for aluminum and steel versions)
