Description

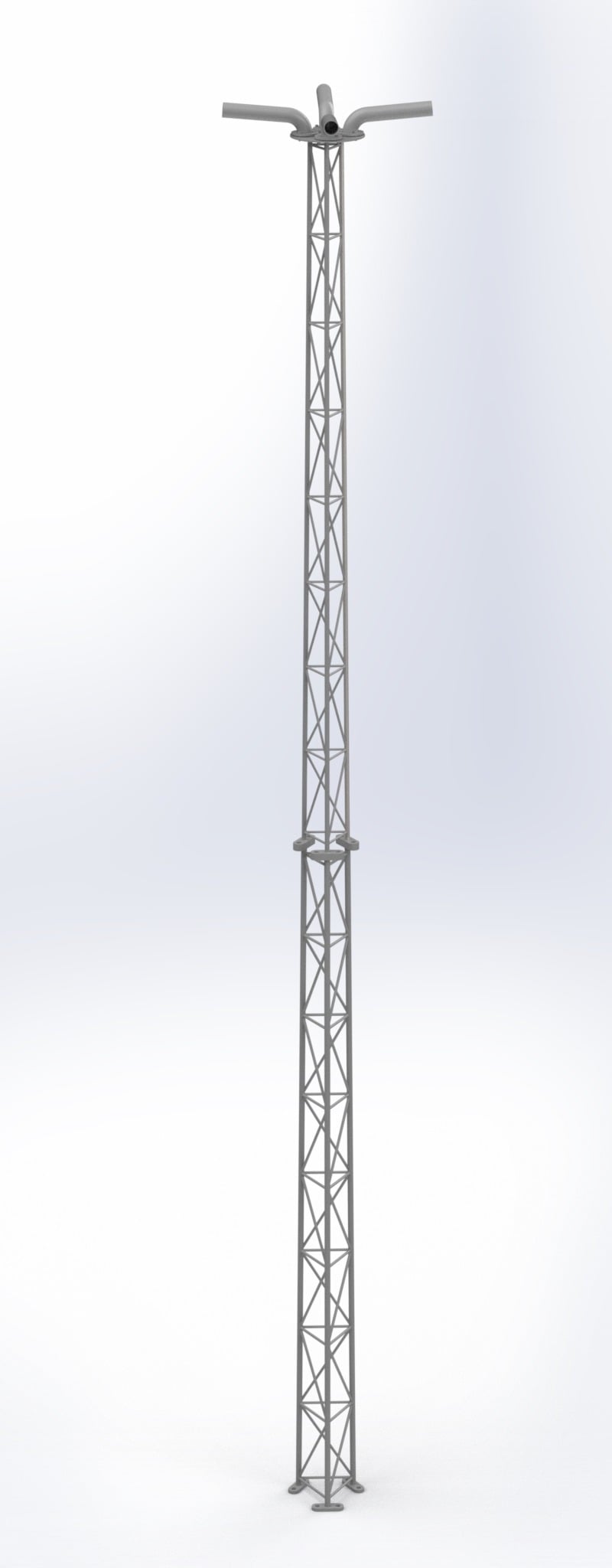

Steel lattice column with a base height of 12 meters in a configuration of 2 sections of 6 meters. Like each of our columns - the upper segment allows the replacement of the mounting plate with another available solution from the MG series. We can also develop an independent plate for your system - the possibility of adaptation is the strong point of our solution. The column is made of steel bars, thanks to the lattice structure it is particularly durable and stable in strong winds. The modular design (division into sections) facilitates any repairs in the event of damage (e.g. traffic damage) - only the lower segment can be replaced.
Technical parameters:
- Total height 12 meters
- Two 6 Meter sections
- Steel S235 Hot-dip galvanized
- Interchangeable sheets and top plates
- Adjustment on the floodlight bracket
- Top plate - not included in the price - please select the desired model and add it to the quote
- The weight of the entire truss with the plate is less than 300 kg
- Set of screws included
- Flanged connections 15 Mm sheet metal, fasteners – m20 Screws
Multimedia:
Product gallery:
Zastosowania słupa WSH12-W450-125
Stalowy słup kratownicowy WSH12-W450-125 to profesjonalne rozwiązanie do oświetlenia terenów otwartych wymagających wysokiej wytrzymałości i odporności na warunki atmosferyczne. Wysokość 12 m czyni go szczególnie efektywnym do oświetlenia dużych i wysokich przestrzeni przemysłowych. Popularny wybór w Skandynawii i na polskich rynkach przemysłowych — otwarta kratownica redukuje parcie wiatru przy zachowaniu dużej sztywności.
- Parkingi wielopoziomowe i duże place manewrowe – wysoki słup pozwala doświetlić szeroki obszar przy minimalnej liczbie punktów oświetleniowych.
- Tereny przemysłowe i logistyczne – industrialny wygląd kratownicy wpisuje się w estetykę hal, magazynów i centrów dystrybucyjnych.
- Place budowy – modułowość i kołnierzowe połączenia ułatwiają przestawienie po zakończeniu inwestycji.
- Lotniska, terminale, stacje – wysokość 12 m umożliwia pokrycie dużej strefy jednym punktem świetlnym przy zachowaniu wymaganego równomierności oświetlenia.
- Stacje paliw, myjnie, wjazdy – ocynk ogniowy zapewnia długotrwałą odporność na środowisko chemicznie agresywne.
Dlaczego kratownica stalowa, a nie rura?
Przy wysokości 12 m przewagi kratownicy stalowej nad słupem rurowym są szczególnie istotne:
- Wyższa sztywność skrętna – cztery rury nośne połączone tężnikami tworzą bryłę odporniejszą na ugięcia boczne i skręcanie niż pojedyncza rura o tej samej masie.
- Mniejsze parcie wiatru – otwarta struktura kratownicy istotnie zmniejsza powierzchnię czołową względem rury pełnej — kluczowe w strefach wiatrowych 2 i 3 przy wysokości 12 m.
- Ocynk ogniowy S235 / EN ISO 1461 – powłoka cynkowa nanoszona metodą zanurzeniową, trwałość minimum 30 lat bez dodatkowego malowania.
- Modułowość i naprawialność – podział na sekcje (2 sekcje po 6 m) upraszcza transport, ułatwia montaż i pozwala wymienić uszkodzony segment bez demontażu całości.
Kompatybilne głowice oświetleniowe (seria MG)

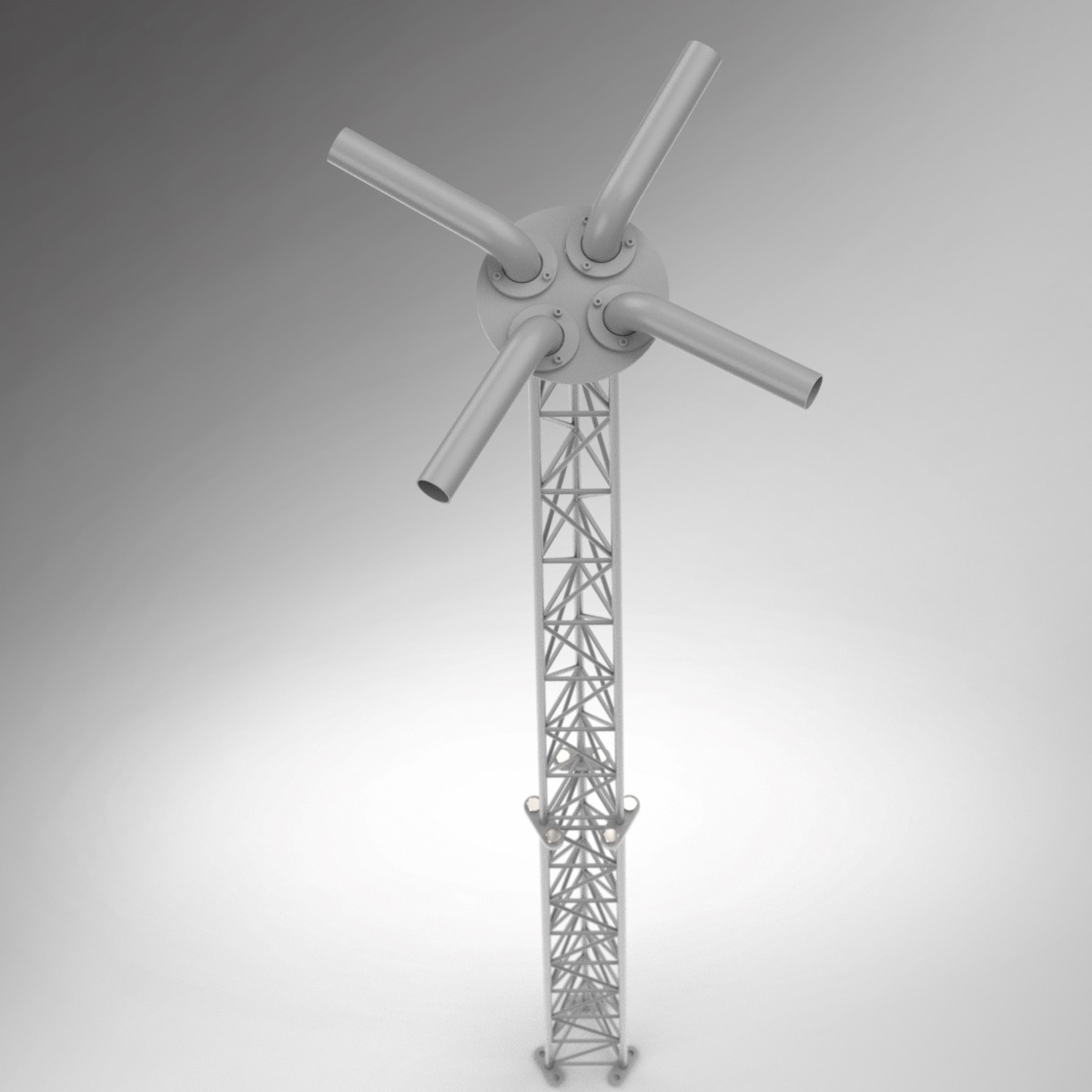

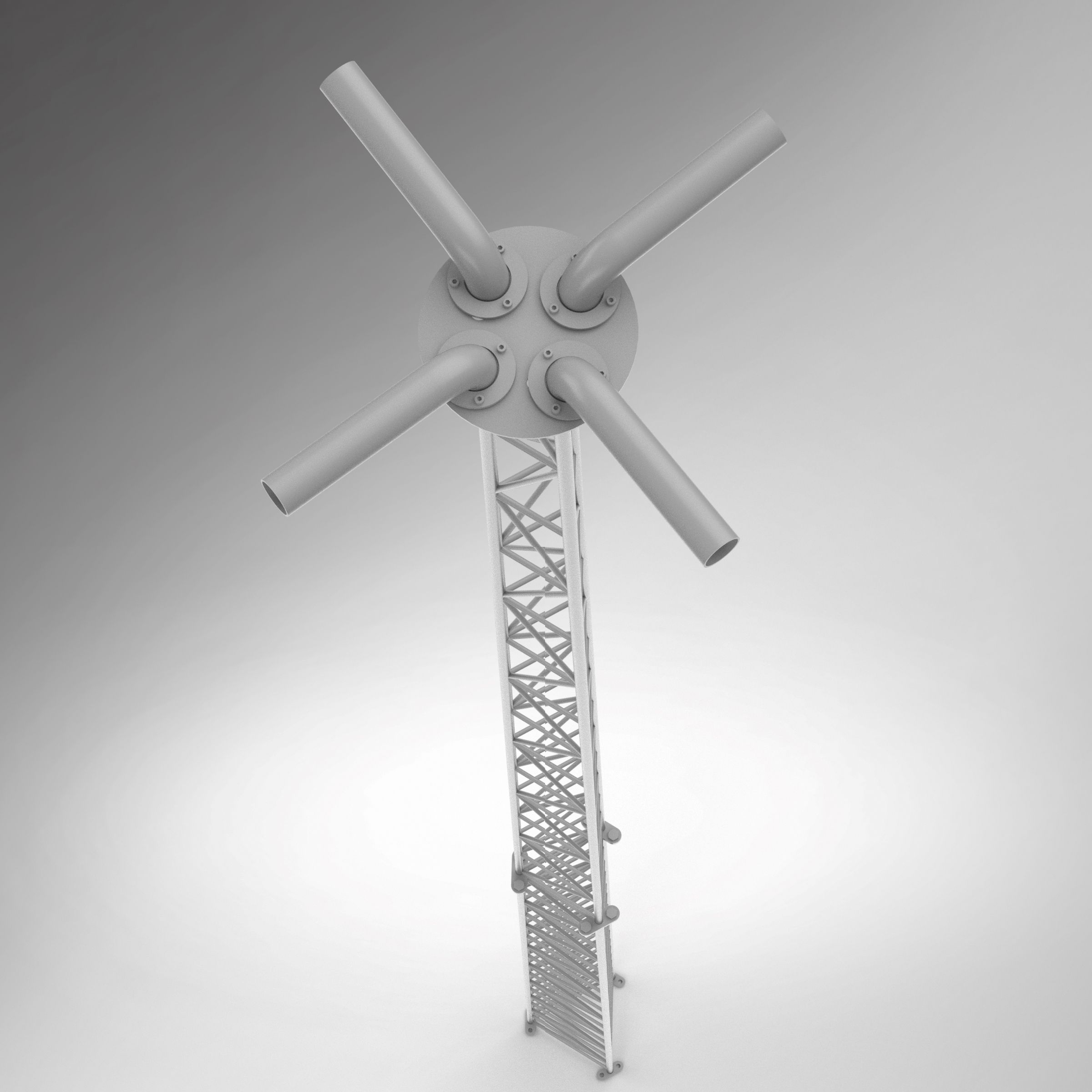

Słup WSH12-W450-125 przyjmuje całą rodzinę wymiennych głowic MG — wybierasz oddzielnie, dopasowując do liczby i rodzaju opraw LED (rozstaw górny W450 mm):

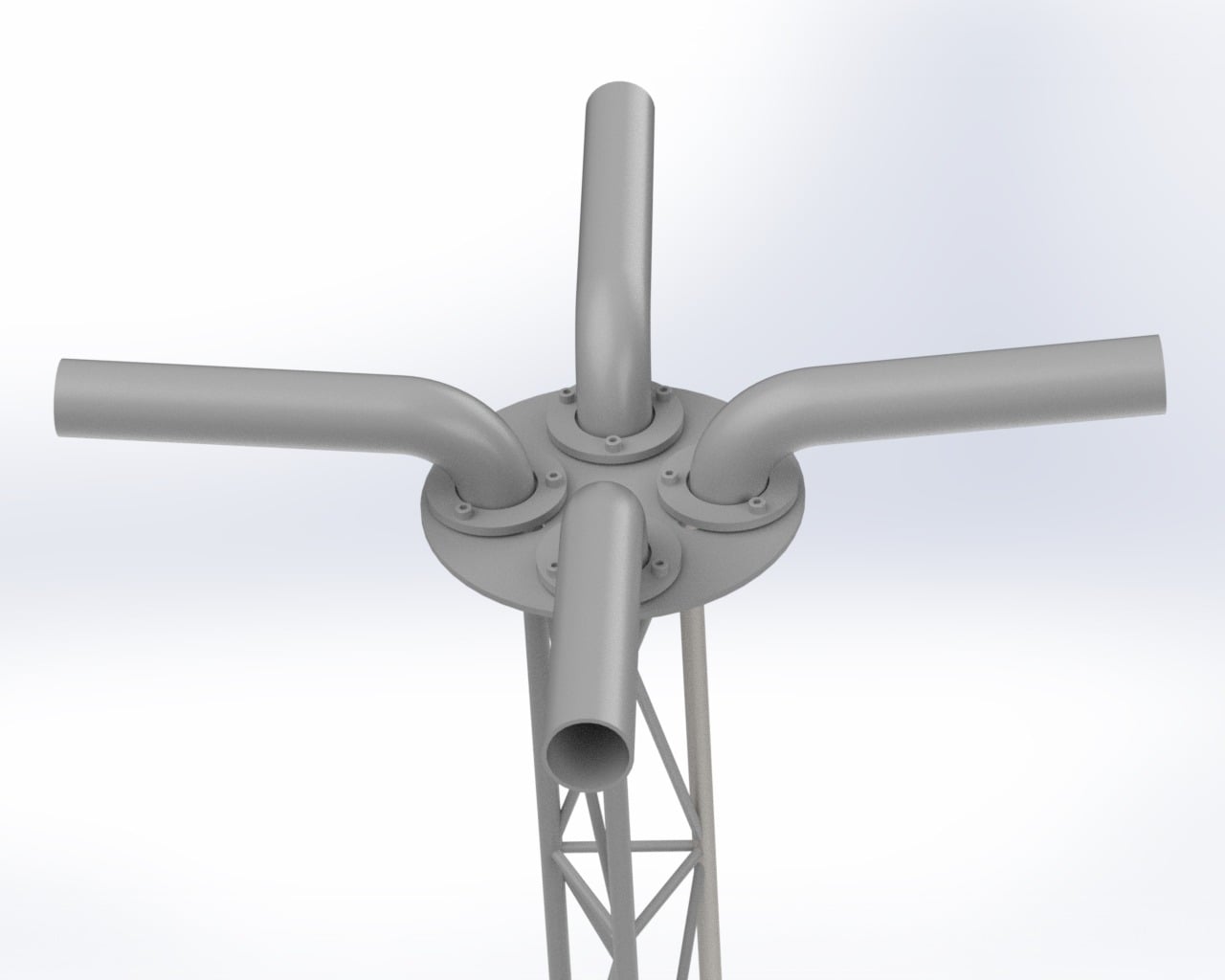

- MG-1L / MG-2L / MG-3L / MG-4L – głowice z obrotowymi ramionami pod 1–4 lampy o zakończeniu rurowym; pełna regulacja kąta oświetlenia.
- MG-3LB – sztywna blacha pod 3 duże naświetlacze przemysłowe LED (rozstaw W450 mm), otwór centralny na kable.
- Płyta niestandardowa – na życzenie projektujemy mocowanie pod indywidualny system opraw.
Najczęstsze pytania (FAQ)
Jakie naświetlacze LED pasują do WSH12-W450-125?
Słup jest kompatybilny z każdą oprawą LED o mocowaniu rurowym lub do blachy (rozstaw W450 mm). Naświetlacze 150–600 W to typowy wybór przy 12 m. Dobór głowicy MG zależy od liczby i masy opraw.
Jak fundamentować słup WSH12-W450-125?
Przy 12 m wysokości i masie ok. 250 kg zalecamy fundament betonowy lub kotwy chemiczne M20 wklejone w wiercony grunt. Dobór fundamentu zależy od nośności gruntu, strefy wiatrowej i łącznego obciążenia oprawami — szczegóły w karcie katalogowej do pobrania powyżej.
Czy sekcje są spawane czy skręcane?

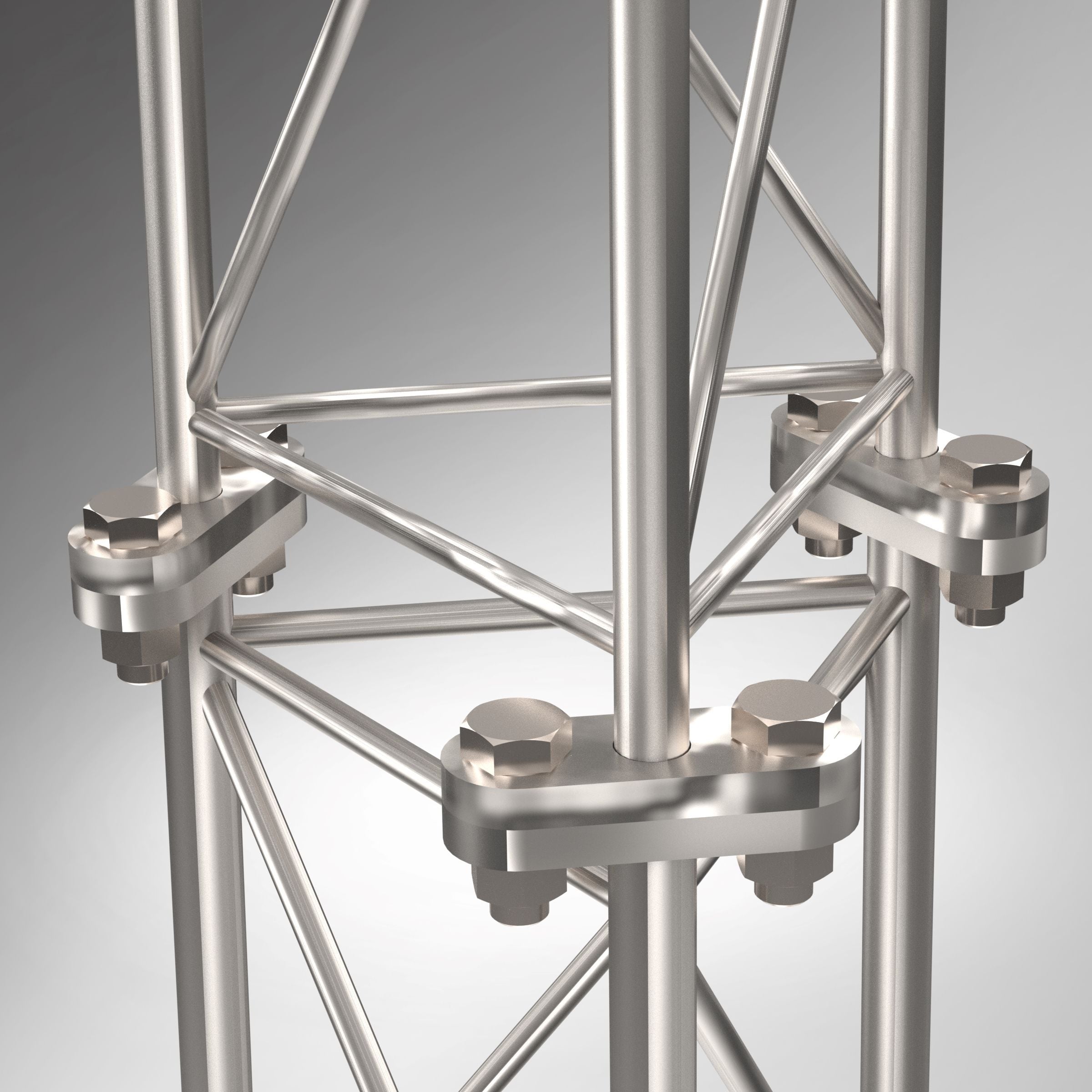

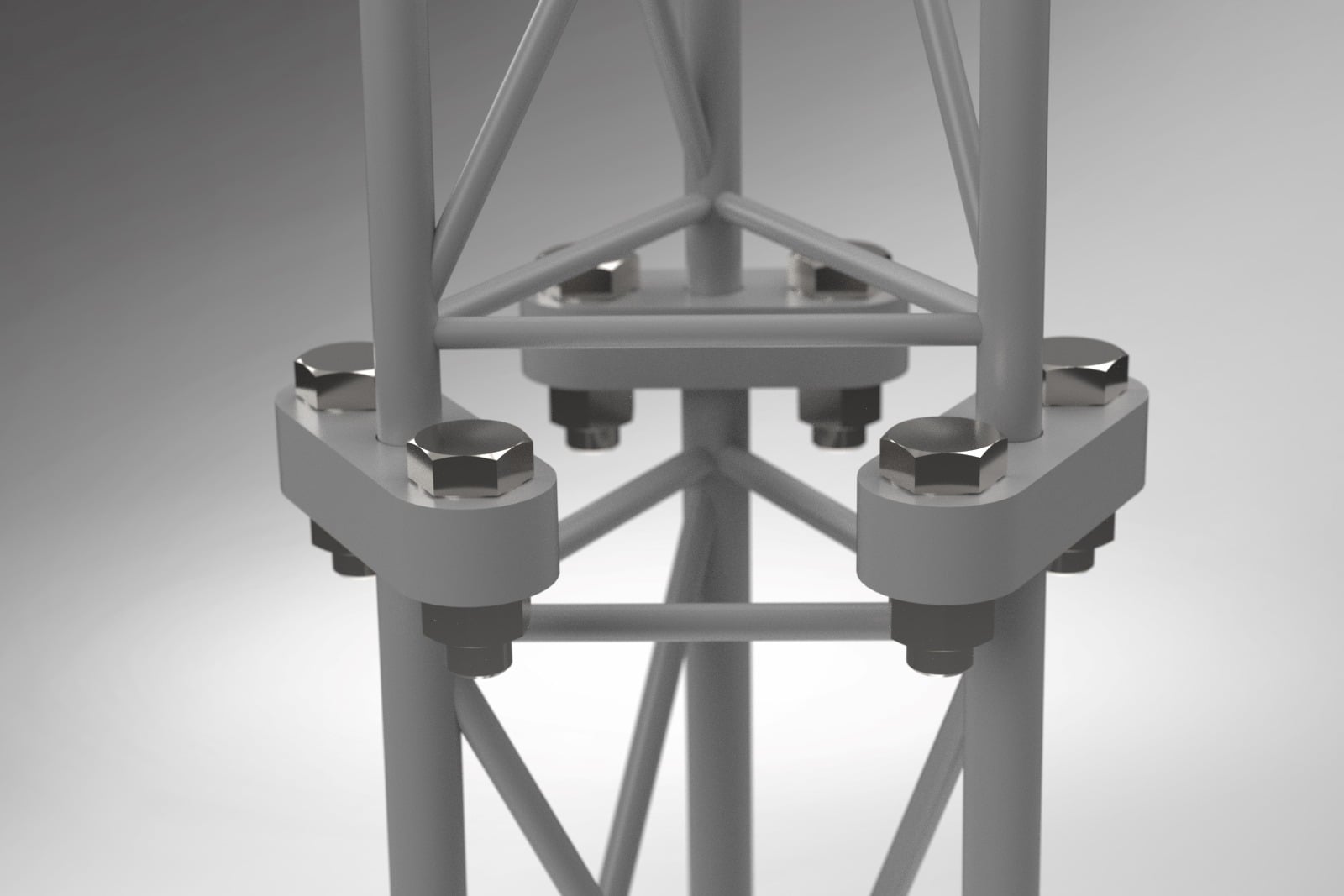

Kratownica wewnętrzna (tężniki) jest spawana. Połączenia między sekcjami są kołnierzowe — śruby M20 na blachach 15 mm — co umożliwia demontaż i ponowny montaż bez utraty parametrów wytrzymałościowych.
Jaki jest czas realizacji?
Słupy WSH produkujemy na zamówienie. Standardowy termin to 3–6 tygodni. Skontaktuj się z nami w sprawie większych zamówień lub pilnych realizacji.
