Top Mount MG-1L - 1 Lampe
Obrotowe mocowanie szczytowe na 1 lampę: ramię z pierścieniem dociskowym i rura fi 60 mm (2 stopnie swobody), rura przelotowa na kabel, płyta nośna 6 mm, stal S235 ocynkowana ogniowo.
Technische Daten
- Stahl S235 Feuerverzinkt
- Durchgehendes Rohr, geeignet als Stromkabeldurchführung
- Rohrdurchmesser 60 mm, Wandstärke 3,2 mm
- 2 Freiheitsgrade der Anpassung
- Trägerplatte – 6 mm dickes Stahlblech
- Austauschbare Platte (mögliche Erhöhung der Anzahl der Arme in der Zukunft)
Passt zu
Nur Verbindungen, die in den Beschreibungen und im Katalog bestätigt sind.
Wird montiert an
Alternativen
MG-3LBTop Mount MG-3LB - 3 LED-FlutlichterSchwenkarme (Höhe 125 mm) / starre Platte für große Scheinwerfer (Höhe 240 mm) – für verschiedene Masten
MG-2LTop Mount MG-2L - 2 LampenAustausch des Zylinderkopfs ohne Austausch der Säule
MG-3LTop Mount MG-3L - 3 LampenAustausch des Zylinderkopfs ohne Austausch der Säule
MG-4LTop Mount MG-4L - 4 LampenAustausch des Zylinderkopfs ohne Austausch der SäuleTECHNISCHE DOKUMENTATION
Dokumente
- 2
- CAD
- 2
- Zugang
- ohne Formular
Beschreibung

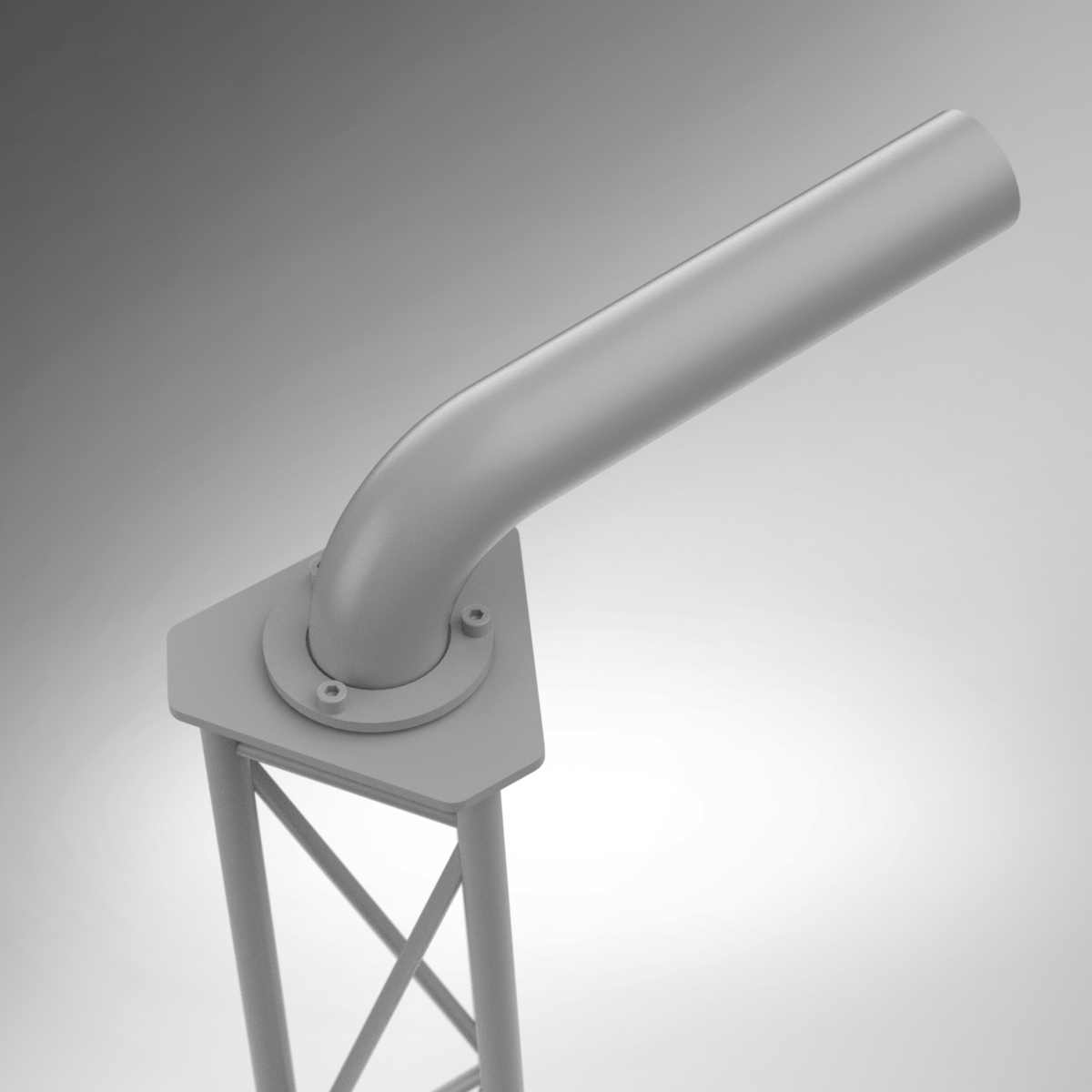

Mocowanie szczytowe obrotowe z pojedynczym ramieniem. Konstrukcja ramienia z pierścieniem dociskowym pozwala na ustawienie dowolnego kąta pracy lampy, który blokowany jest poprzez dokręcenie śrub dociskowych pierścienia. Rura fi 60 mm pozwala na obrót zainstalowanego naświetlacza w osi horyzontalnej - razem daje to 2 stopnie swobody w ustawieniu mocowania lampy, zapewniając niezrównaną swobodę w kierowaniu strumieniem światła. Rozwiązanie to przewyższa standardowe słupy latarniane swobodą ustawienia oraz solidnością wynikającą z kratownicowej natury słupa, na którym instaluje się mocowanie.
Mocowanie przykręcane jest do górnych kołnierzy wieży oświetleniowej, co pozwala wymienić je na wersję z większą ilością ramion, o ile zaszłaby taka potrzeba w przyszłości. To również jest niespotykaną cechą wśród lamp, słupów oraz wież oświetleniowych.
