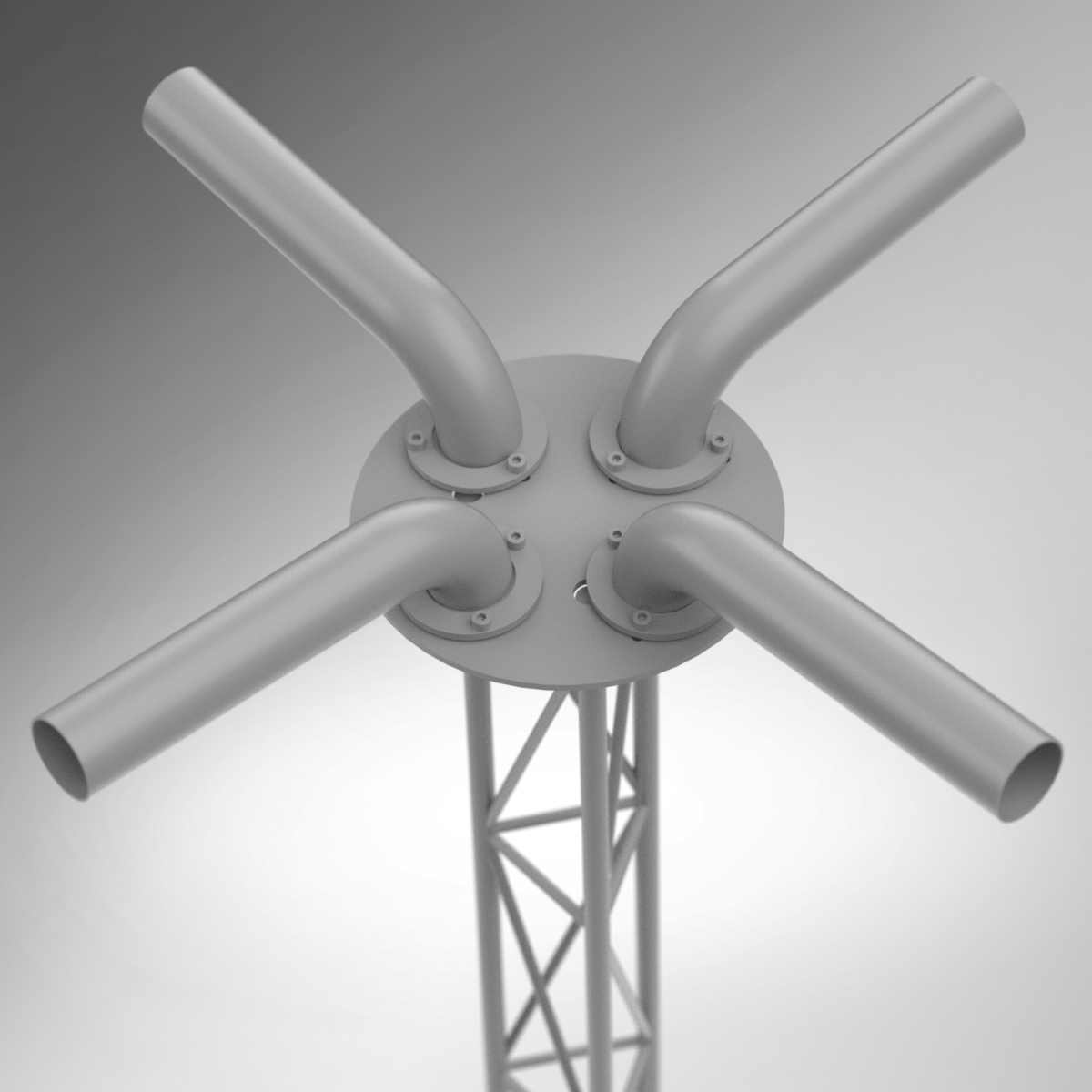

Top Mount MG-4L - 4 Lampen
Drehbare Giebelhalterung für 4 Leuchten: Arme mit Klemmring und Rohr mit einem Durchmesser von 60 mm (2 Freiheitsgrade), Durchführungsrohr für das Kabel, Trägerplatte 6 mm, feuerverzinkter Stahl S235.
Technische Daten
- Stahl S235 Feuerverzinkt
- Durchgehendes Rohr, geeignet als Stromkabeldurchführung
- Rohrdurchmesser 60 mm, Wandstärke 3,2 mm
- 2 Freiheitsgrade der Anpassung
- Trägerplatte – 6 mm dickes Stahlblech
- Austauschbare Platte (mögliche Reduzierung der Anzahl der Arme in der Zukunft)
Passt zu
Nur Verbindungen, die in den Beschreibungen und im Katalog bestätigt sind.
Wird montiert an
TECHNISCHE DOKUMENTATION
Dokumente
- 2
- CAD
- 2
- Zugang
- ohne Formular
Beschreibung
Drehbare Giebelhalterung mit vierarmiger Konstruktion. Die Armkonstruktion mit Druckring ermöglicht die Einstellung eines beliebigen Betriebswinkels der Leuchte, der durch Anziehen der Befestigungsschrauben des Druckrings arretiert wird. Das Rohr mit einem Durchmesser von 60 mm ermöglicht die Drehung des montierten Strahlers in der horizontalen Achse – insgesamt ergibt dies zwei Freiheitsgrade bei der Ausrichtung der Leuchtenhalterung und gewährleistet eine unvergleichliche Flexibilität bei der Ausrichtung des Lichtstrahls. Diese Lösung übertrifft herkömmliche Lichtmasten hinsichtlich der Einstellfreiheit und der Stabilität, die sich aus der Fachwerkkonstruktion des Mastes ergibt, an dem die Halterung montiert wird.
Die Halterung wird an den oberen Flanschen des Lichtmasts verschraubt, sodass sie bei Bedarf in Zukunft gegen eine Version mit weniger Armen ausgetauscht werden kann. Auch dies ist ein unter Lampen, Masten und Lichtmasten einzigartiges Merkmal.
