Top Mount MG-3L - 3 Lampen
Drehbare Giebelhalterung für 3 Leuchten: Arme mit Klemmring und Rohr mit einem Durchmesser von 60 mm (2 Freiheitsgrade), Durchführungsrohr für das Kabel, Trägerplatte 6 mm, feuerverzinkter Stahl S235.
Technische Daten
- Stahl S235 Feuerverzinkt
- Durchgehendes Rohr, geeignet als Stromkabeldurchführung
- Rohrdurchmesser 60 mm, Wandstärke 3,2 mm
- 2 Freiheitsgrade der Anpassung
- Trägerplatte – 6 mm dickes Stahlblech
- Austauschbare Platte (mögliche Erhöhung der Anzahl der Arme in der Zukunft)
Passt zu
Nur Verbindungen, die in den Beschreibungen und im Katalog bestätigt sind.
Wird montiert an
TECHNISCHE DOKUMENTATION
Dokumente
- 2
- CAD
- 2
- Zugang
- ohne Formular
Beschreibung

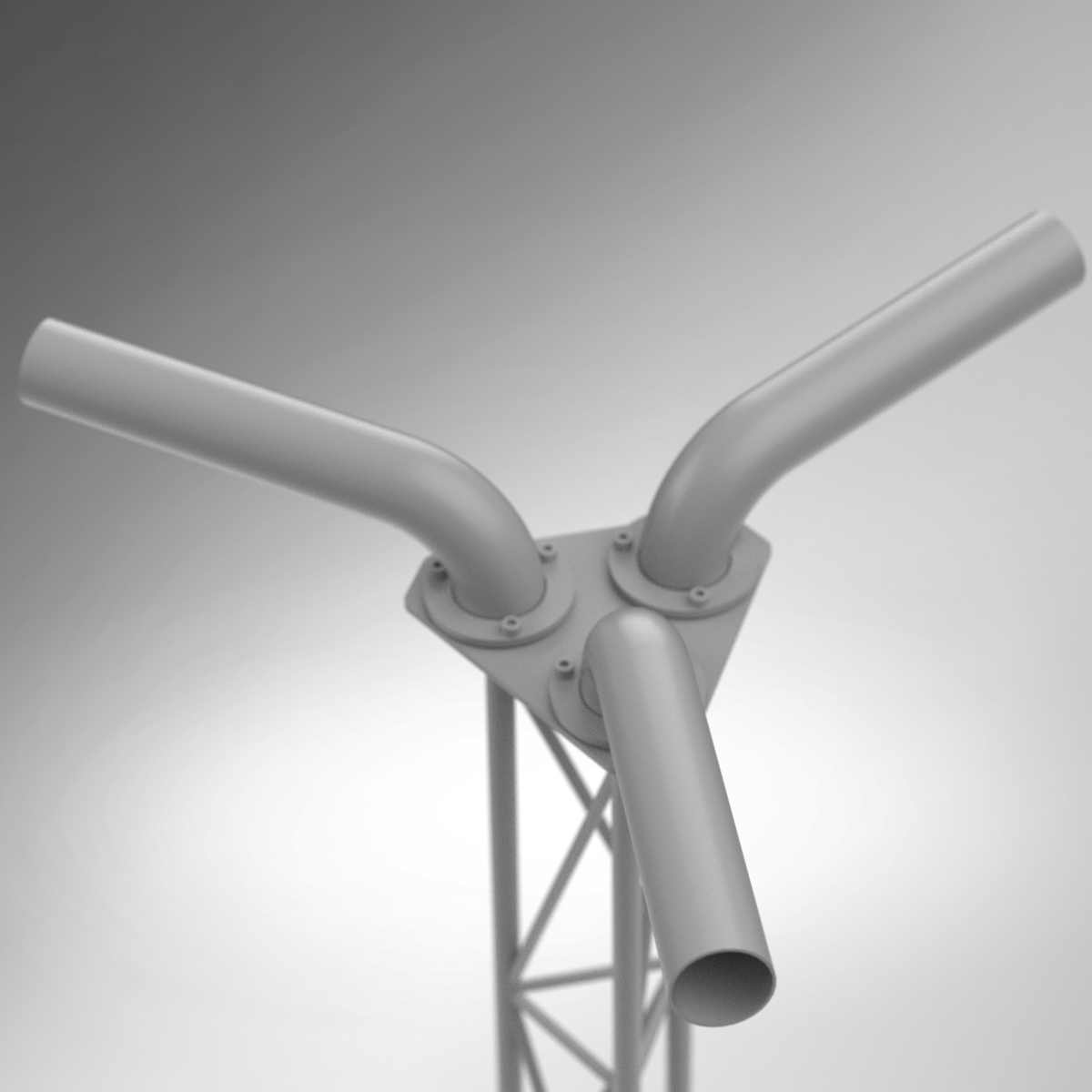

Drehbare Giebelhalterung mit dreifachem Arm. Die Armkonstruktion mit Klemmring ermöglicht die Einstellung eines beliebigen Betriebswinkels der Leuchte, der durch Anziehen der Klemmring-Schrauben arretiert wird. Das Rohr mit einem Durchmesser von 60 mm ermöglicht die Drehung des montierten Strahlers in der horizontalen Achse – insgesamt ergeben sich damit zwei Freiheitsgrade bei der Ausrichtung der Leuchtenhalterung, was eine unvergleichliche Flexibilität bei der Ausrichtung des Lichtstrahls gewährleistet. Diese Lösung übertrifft herkömmliche Lichtmasten hinsichtlich der Einstellfreiheit und der Stabilität, die sich aus der Fachwerkkonstruktion des Mastes ergibt, an dem die Halterung montiert wird.
Die Halterung wird an den oberen Flanschen des Lichtmasts verschraubt, wodurch sie bei Bedarf in Zukunft gegen eine Version mit mehr oder weniger Armen ausgetauscht werden kann. Auch dies ist ein unter Lampen, Masten und Lichtmasten einzigartiges Merkmal.
