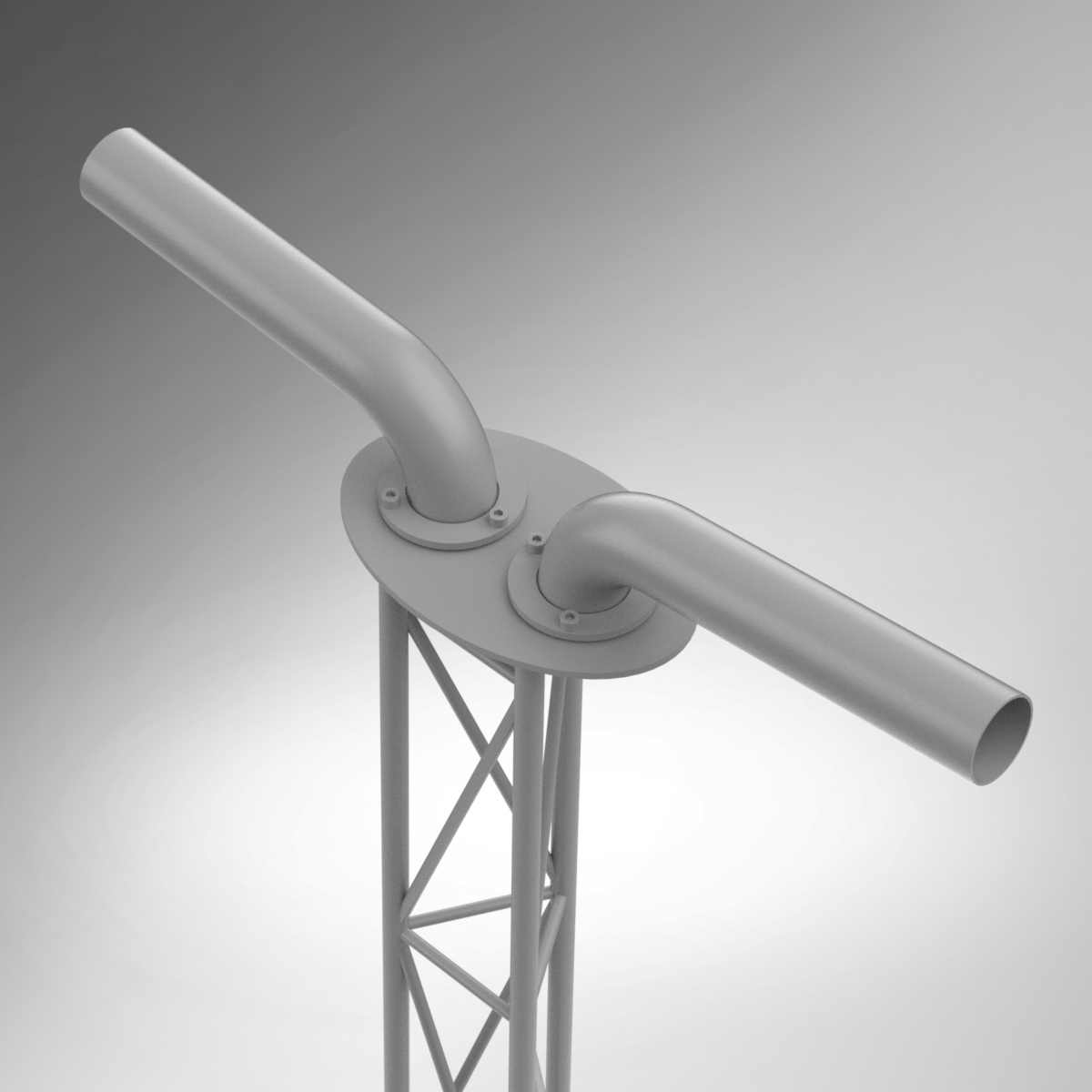

Schwenkbare Oberhalterung mit Doppelarm. Durch die Konstruktion des Arms mit Druckring lässt sich jeder beliebige Arbeitswinkel der Lampe einstellen, der durch Anziehen der Druckschrauben des Rings arretiert wird. Das Rohr mit 60 mm Durchmesser ermöglicht die Drehung des installierten Flutlichts entlang der horizontalen Achse – insgesamt ergeben sich dadurch zwei Freiheitsgrade bei der Positionierung der Lampenhalterung und damit eine beispiellose Freiheit bei der Ausrichtung des Lichtstrahls. Diese Lösung ist herkömmlichen Laternenpfählen aufgrund der Freiheit bei der Positionierung und der Stabilität, die sich aus der Fachwerkstruktur des Pfostens ergibt, an dem die Halterung installiert wird, überlegen.
Die Halterung wird an den oberen Flanschen des Lichtmastes festgeschraubt, so dass diese bei Bedarf später auch durch eine Variante mit mehr oder weniger Armen ausgetauscht werden kann. Auch bei Lampen, Masten und Lichttürmen ist dies eine ungewöhnliche Besonderheit.
Technische parameter:
- Stahl S235 Feuerverzinkt
- Durchgehendes Rohr, geeignet als Stromkabeldurchführung
- Rohrdurchmesser 60 mm, Wandstärke 3,2 mm
- 2 freiheitsgrade der anpassung
- Trägerplatte - 6 mm Stahlblech
- Austauschbare Platte (mögliche Erhöhung der Anzahl der Arme in der Zukunft)
Multimedia:
Anwendungsbereiche des MG-2L-Kopfes
Der Leuchtenkopf MG-2L ist für die Montage an den Spitzen von Fachwerkmasten der Serie WSH sowie an anderen Masten mit Flansch (Abstand W240 oder W450 mm) vorgesehen. Er ermöglicht die Installation von LED-Leuchten mit Rohranschluss (Durchmesser 60 mm) und bietet eine stufenlose Einstellung des Leuchtenwinkels, ohne dass der gesamte Leuchtenkopf demontiert werden muss.
- Parkplätze und Wendeplätze – zwei Leuchten in einer 180°-Anordnung, die präzise auf den zu beleuchtenden Bereich ausgerichtet sind; einfache Anpassung nach einer Änderung der Flächennutzung.
- Industrie- und Logistikgebiete – Die Feuerverzinkung gewährleistet Korrosionsbeständigkeit in chemisch aggressiven Umgebungen.
- Wohnsiedlungen und interne Straßen – Dank der verstellbaren Arme lässt sich die Lichtverteilung an den Verlauf der Straße oder des Gehwegs anpassen.
- Modernisierung bestehender anlagen – Dank der Austauschbarkeit der Trägerplatte lässt sich das System in Zukunft um zusätzliche Arme erweitern, ohne dass die Säule ausgetauscht werden muss.
Wichtige technische merkmale
- Durchgangsrohr, Durchmesser 60 mm – ermöglicht die Verlegung des Stromkabels durch einen verdeckten Kanal am Arm direkt zur Leuchte, ohne sichtbare Verlegung.
- Druckring – Arretierung des Arbeitswinkels der Lampe durch Anziehen der Schrauben; kein Spiel nach der Einstellung.
- 2 Freiheitsgrade – Die unabhängige Verstellung in vertikaler und horizontaler Richtung ermöglicht eine präzise Ausrichtung des Lichtstrahls.
- Austauschbare Trägerplatte – Dank des standardisierten Flansches kann der MG-2L-Kopf später durch ein anderes Modell der MG-Serie ersetzt werden, ohne dass die Säule ausgetauscht werden muss.
- Feuerverzinkung S235 – mindestens 30 jahre haltbarkeit der beschichtung ohne neulackierung gemäß EN ISO 1461.
Häufig gestellte Fragen (FAQ)
Welche lampen passen in den MG-2L-Kopf?
Der Leuchtenkopf ist für LED-Leuchten mit Rohranschluss für Rohre mit einem Durchmesser von 60 mm ausgelegt. Gängige LED-Flutlichtstrahler mit einer Leistung von 50–400 W, die an einem solchen Anschluss montiert werden, sind ohne Adapter kompatibel. Überprüfen Sie die technischen Daten der Leuchte hinsichtlich des Durchmessers der Halterung.
Mit welchen stativen ist der mG-2L-Kopf Kompatibel?
Der Kopf wird mithilfe eines Standardflansches an der Spitze des Mastes befestigt. Er ist direkt mit Masten der WSH-Serie (W240 oder W450) sowie mit jedem anderen Mast mit Spitzenflansch kompatibel. Bei Bedarf können wir einen Adapter entwickeln.
Wie lässt sich der Neigungswinkel der Leuchte nach der Montage einstellen?
Nachdem die Schrauben des Druckrings gelöst wurden, kann der Arm in die gewünschte Richtung gedreht werden. Sobald der gewünschte Winkel eingestellt ist, müssen die Schrauben lediglich wieder festgezogen werden – es sind keine Spezialwerkzeuge erforderlich, und der Vorgang kann von der Hebebühne aus durchgeführt werden.
