Light truss ballast mast, MBLK500 series (H=3 to H=8)
Maszt balastowy kratownicowy występuje w trzech wysokościach, 3, 4 i 8 metrów.
Price range: from 2,290.00 PLN to 4,380.00 PLN nettoprice as of April 3, 2024
Dariusz Wojciechowski, Eng.502 218 191Design selection and manufacturing. Let's start with the antennas: how many, what types, and at what height.
Technical Specifications
Basic Information
- 9 foundation blocks: 24kg each (38x24x12)
- structure weight: 14kg,
- total weight: 230kg,
- block spacing r = 1.5m / 120°
- truss width: 500mm (250mm optional)
Basic Information
- 18 foundation blocks: 24kg each
- structure weight: 23kg,
- masa całkowita: 455kg,
- block spacing r = 2.5m / 120°
- truss width: 500mm
TECHNICAL DOCUMENTATION
Documents
- 4
- CAD
- in response to a request
- Access
- without a form
Description
Maszt balastowy kratownicowy występuje w trzech wysokościach, 3, 4 i 8 metrów. Przeznaczony jest do instalacji drobnych i średniej wielkości urządzeń nadawczych lub pomiarowych. Nadaje się do stosowania na dachach dwuspadowych o umiarkowanym kącie nachylenia (+/-10 stopni). Szybki i prosty montaż.
Wersja 3- i 4-metrowa posiada identyczny balast, wersja 8-metrowa jest dodatkowo dociążona, ma również szerszy rozstaw balastu, poniżej szczegółowe dane produktu
Included in the set
- aluminum construction
- screws
- foundation blocks are not included
- 3 straps to secure the blocks.
- lightning rod
Included in the set
- aluminum construction
- screws
- foundation blocks are not included
- 3 straps to secure the blocks.
- lightning rod

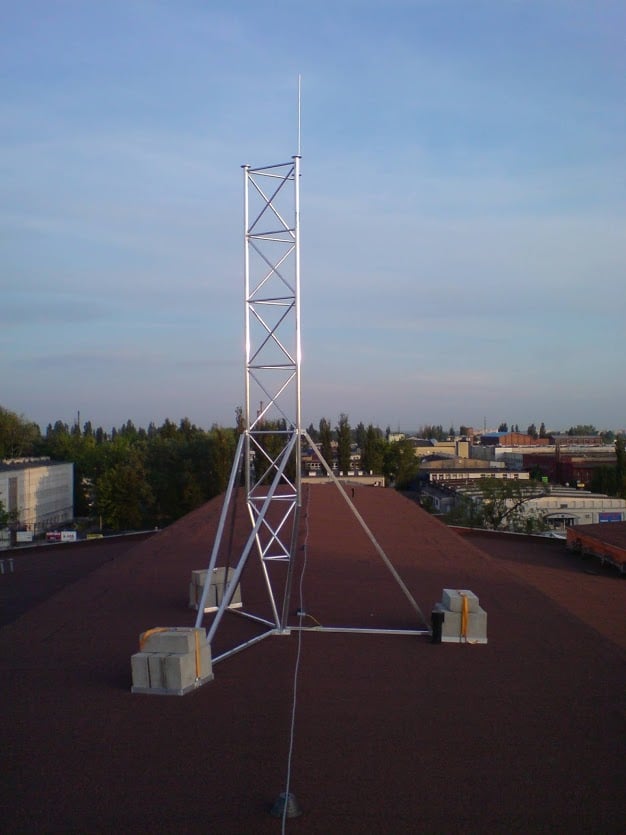

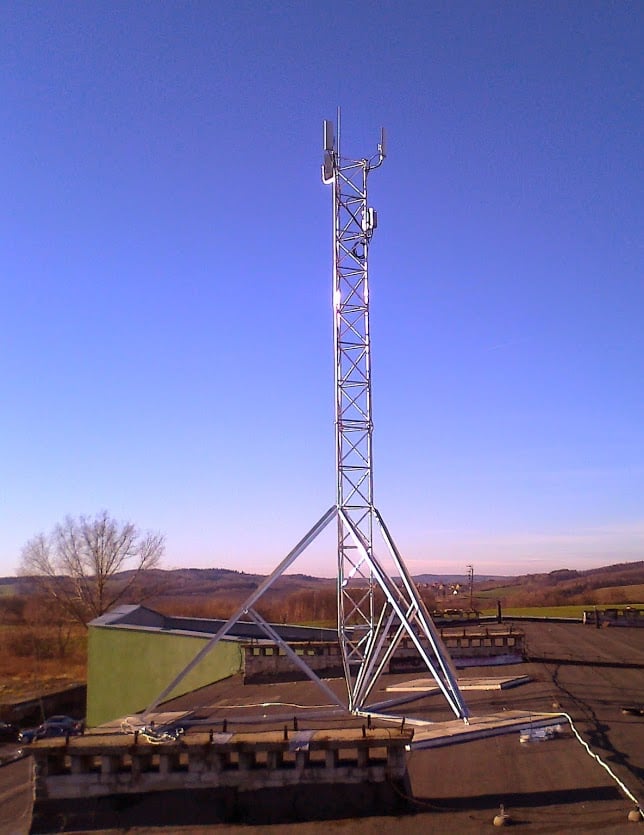

Projects and Photos
