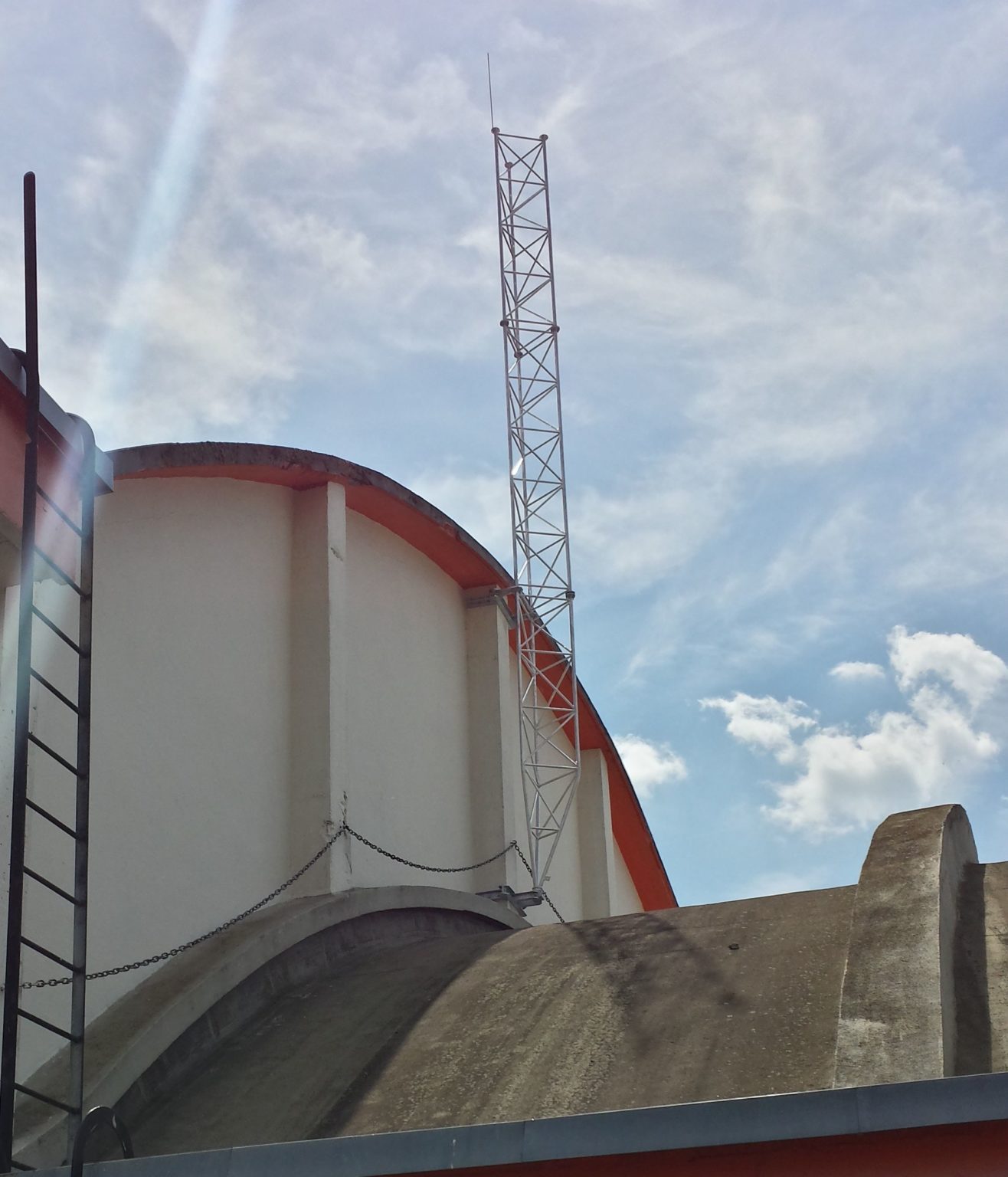

Fagverksveggmast i aluminium, M500-serien
Produkt posiada wiele parametrów, które wymagają sprecyzowania przy zamówieniu, przeczytaj opis, ceny odzwierciedlają specyficzne konfiguracje.
Passer til
Kun forbindelser som er bekreftet i beskrivelsene og katalogen.
Tilbehør og deler til dette produktet
M500-serien servicestolM500-S2/S4; «nedre veggdel» til veggmontert mast
Veggmontering, 100 mm avstand, MPD100-serienvariant -M250 → M250-WM, -M500 → M500-WM (variant -M400: veggmontert mast M400 er ikke oppført i nettbutikken)
Veggmontering, 300 mm avstand, MPD300-serienvariant -M250 → M250-WM, -M500 → M500-WM (variant -M400: veggmontert mast M400 er ikke oppført i nettbutikken)
Veggmontering Avstand 600 mm MPD600-serienvariant -M250 → M250-WM, -M500 → M500-WM (variant -M400: veggmontert mast M400 er ikke oppført i nettbutikken)Tekniske data
Przykładowe informacje techniczne dla wersji M500-12-S4-WM
01Konstruksjon
- Szerokość masztu
- 500 mm
- Długość segmentu/wysokość masztu
- 4 m / 12 m
- Segmentvekt
- Omtrent 10,5 kg
- Długość segmentu
- 2m - dla wersji S2 i 4m - dla wersji S4
- Krawężnik
- ø35×2
- Offset uchwytów
- 300 mm /inne wartości na zamówienie/
- Rozstaw pomiędzy uchwytami
- 1900 - 3900 mm regulowany (dla wersji mocowanie górnego na cybanty)
02Materiał i wykonanie
- Materiale
- AW 6060/6063
- Skratowanie poziome
- ø20×2
- Skratowanie ukośne
- ø20×2
- Sveiseteknikk
- TIG
03Montaż
- Sammenføyning av segmenter
- Kołnierzowe śruby M8×25, 18 szt
- Festing av masten
- Artikulert med to frihetsgrader
- Mocowanie do ściany
- 2 dedykowane uchwyty
- Sposób mocowania
- 9xM16 pręty gwintowane wklejane kotwą chemiczną
- Górne mocowanie uchwytów do masztu
- 2x cybant M8 ø35 mm (regulowane w pionie, słabsze) lub uchwyt międzykołnierzowy (nieregulowane w pionie, mocniejsze)
- Dolne mocowanie uchwytu do masztu
- poprzez stopę wahliwą
TEKNISK DOKUMENTASJON
Dokumenter
- 7
- CAD
- på forespørsel
- Tilgang
- uten skjema
M500-12Przyscienny mocowanie dystans 100 mm
M500maszt przyścienny H=8-total 10.6m dystans 100mm + anteny
M500maszt przyścienny H=3-total 6.1m dystans 100mm
M500maszt przyścienny H=3-total 5.1m dystans 100mm
M500maszt przyścienny H=8-total 10.6m dystans 500mm
M500maszt przyścienny H=8-total 12.4m dystans 100mm
M500maszt przyścienny H=8-total 12.6m dystans 600mm- DWG
STEPCADTegning eller 3D-modell på forespørsel
Beskrivelse
Maszt ścienny oparty na kratownicy M500, wykonany z segmentów czterometrowych. Maszt przeznaczony jest do pracy w I strefie wiatrowej i oblodzeniowej, przewidziany jest nabelastning på 1,0 kvadratmeter antenneareal na szczycie. Rozwiązania oparte na kratownicach serii M500 stosuje się przede wszystkim tam, gdzie istnieje konieczność zastosowania mocniejszej konstrukcji o większej nośności, zaś cień radiowy i walory estetyczne mają mniejsze znaczenie. Szczególnie przydatny dla radiolinii, gdzie podwyższona sztywność nawet przy wietrznej pogodzie jest ważna. Kierunkowe działanie radiolinii w zasadzie uniezależnia je od problemu szerokości trzonu konstrukcji wsporczej. Maszt nigdy nie znajdzie się na linii propagacji pola radiowego.
Maszty przyścienne mają 4 podstawowe parametry, które można ze sobą dowolnie łączyć tak by stworzyć rozwiązanie dopasowane do zadanego obiektu. Wielość kombinacji uniemożliwia stworzenie jednolitej oferty i w zasadzie każdy przypadek powinien zostać skonsultowany ze specjalistami AluPro.
Parametry to: szerokość segmentu, wysokość masztu przyściennego ponad górnym mocowaniem (część wolnostojąca), długość segmentu wsporczego (między mocowaniami), dystans masztu od ściany (miejsce na okapy, gzymsy itp.).
W cenniku podajemy koszty masztów, dla których odległość pomiędzy mocowaniami wynosi 3 metry, dystans od ściany 300 mm, zaś zmienną jest wysokość masztu niepodpartego. Segmenty proste 2 lub 4 metry.
