Oceľová priehradová veža T1800-72

Samonośna wieża stalowa o przekroju trójkąta: 72 m wysokości, bok 12,8 m u podstawy i 1,8 m na szczycie. Konstrukcja z rur stalowych S235, 12 segmentów spawanych łączonych na kołnierzach, ocynk ogniowy (malowanie przeszkodowe na życzenie). Bardzo sztywna – polecana pod duże radiolinie, radary i rozbudowane zestawy antenowe. Wieża została opracowana na potrzeby wojska jednego z państw bałtyckich, gdzie przenosiła radar; sprawdzi się też w zastosowaniach cywilnych.

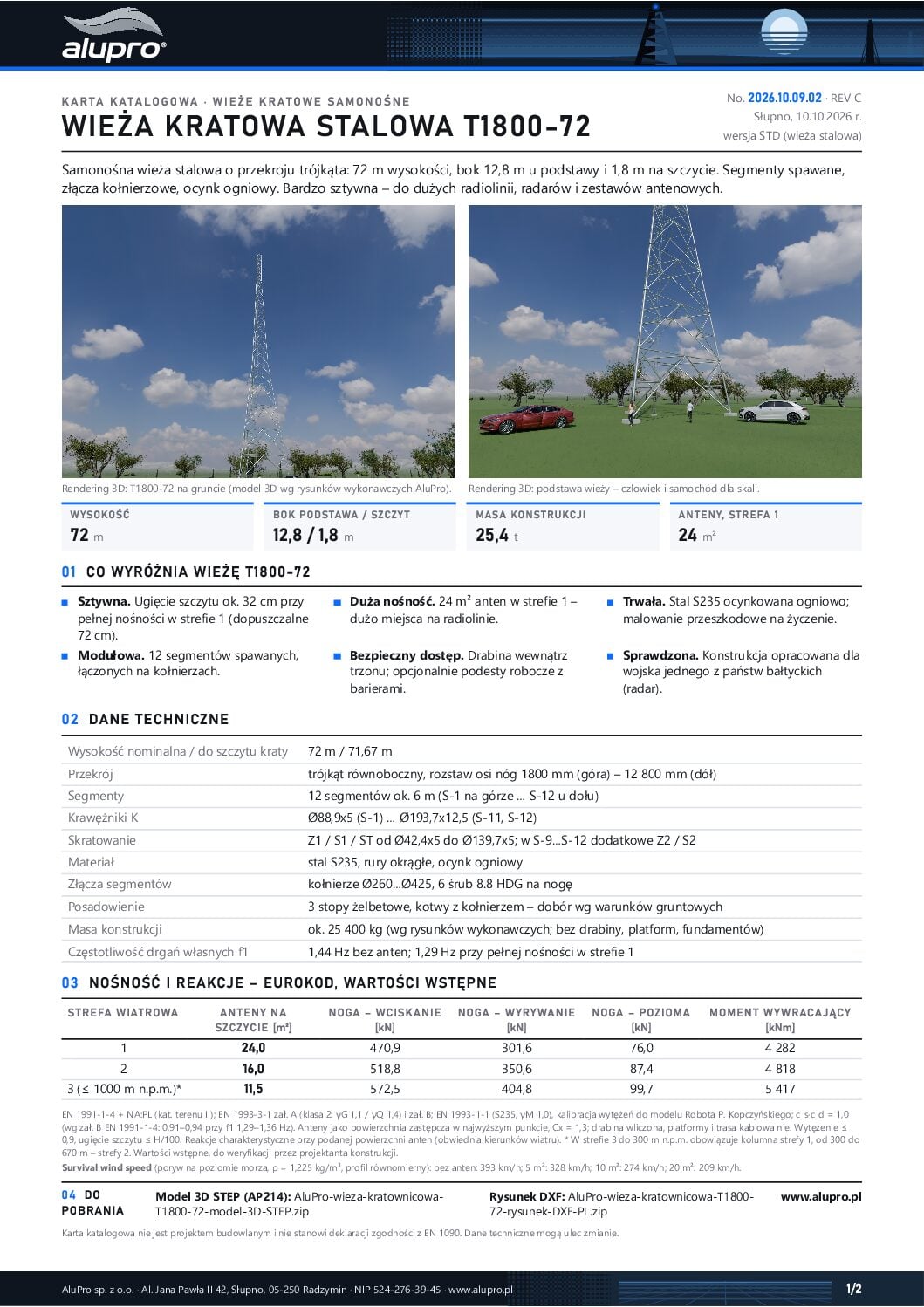

Nośność (powierzchnia anten na szczycie, Cx = 1,3, wstępnie wg EN 1991-1-4 + NA:PL): strefa 1 – 24 m², strefa 2 – 16 m², strefa 3 (do 1000 m n.p.m.) – 11,5 m². Masa konstrukcji ok. 25,4 t (wg karty wykonawczej, z kołnierzami, blachami węzłowymi i śrubami). Reakcje na fundamenty, przekroje wszystkich segmentów i rysunek – w karcie katalogowej poniżej.

Dynamika: częstotliwość drgań własnych f₁ ≈ 1,4 Hz bez anten i 1,3 Hz przy pełnym obciążeniu antenami – powyżej 1 Hz, więc wieża nie jest wrażliwa na porywy; współczynnik konstrukcyjny c_sc_d wg EN 1991-1-4 zał. B wynosi 0,91–0,94 (w obliczeniach przyjęto bezpiecznie 1,0).

Cena dotyczy konstrukcji wieży (ocynk ogniowy, ze śrubami). Drabina włazowa, podesty robocze z barierami, fundamenty, transport i montaż wyceniamy osobno.

Wartości nośności są wstępne i nie stanowią projektu ani opinii inżyniera – projekt konstrukcji na konkretną lokalizację wykonuje uprawniony projektant. Aktualizacja: 2026-10-10 (rev C).
