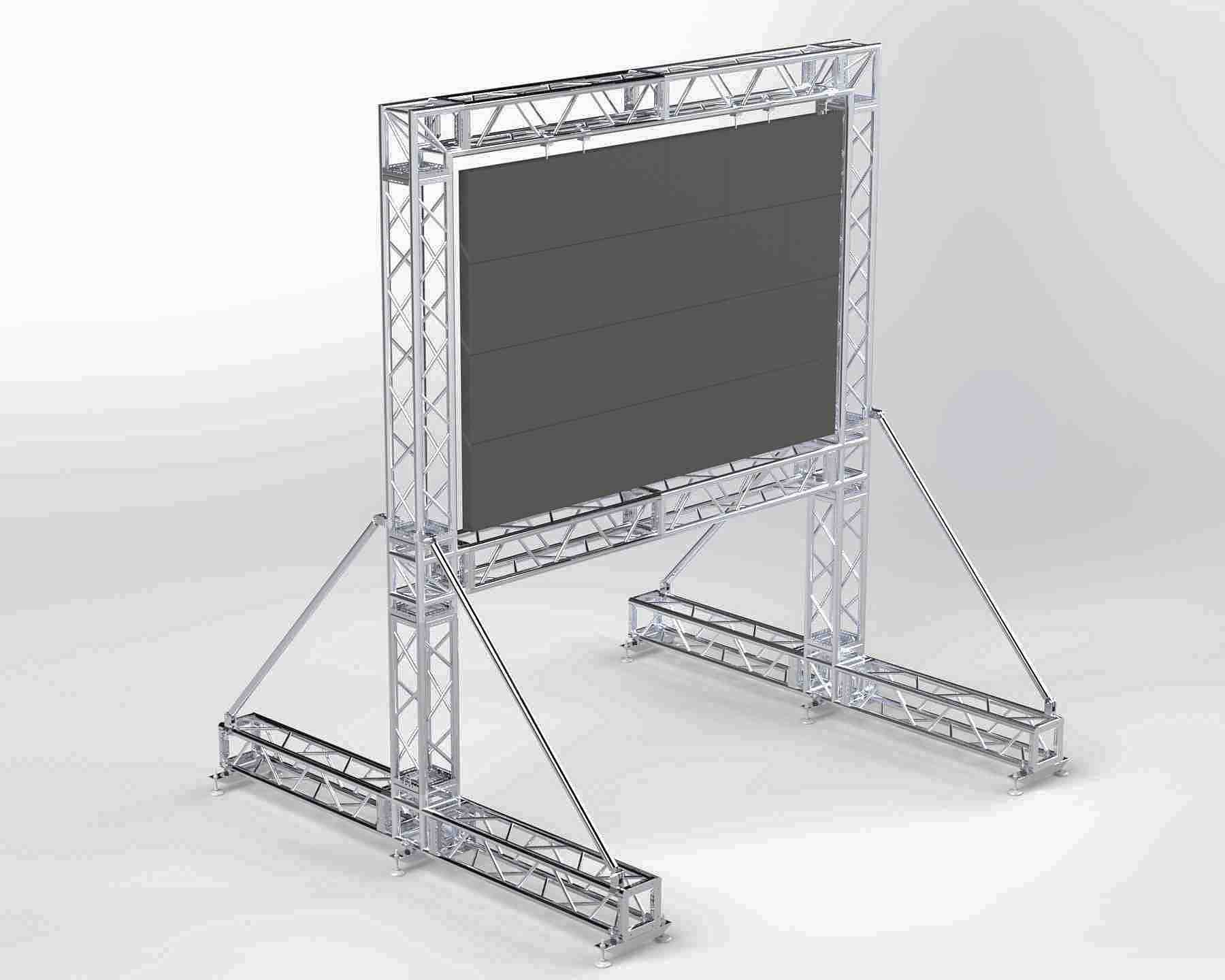

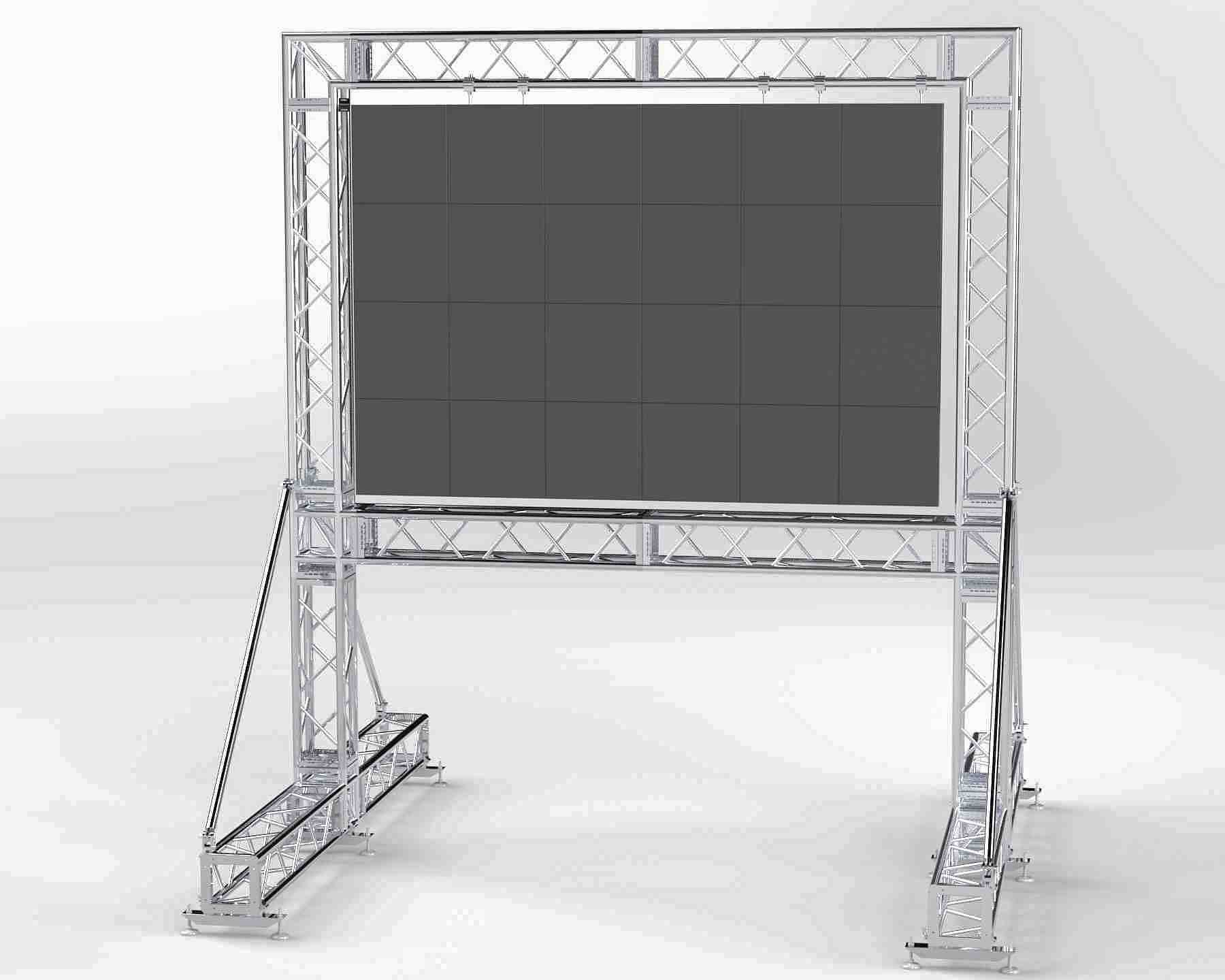

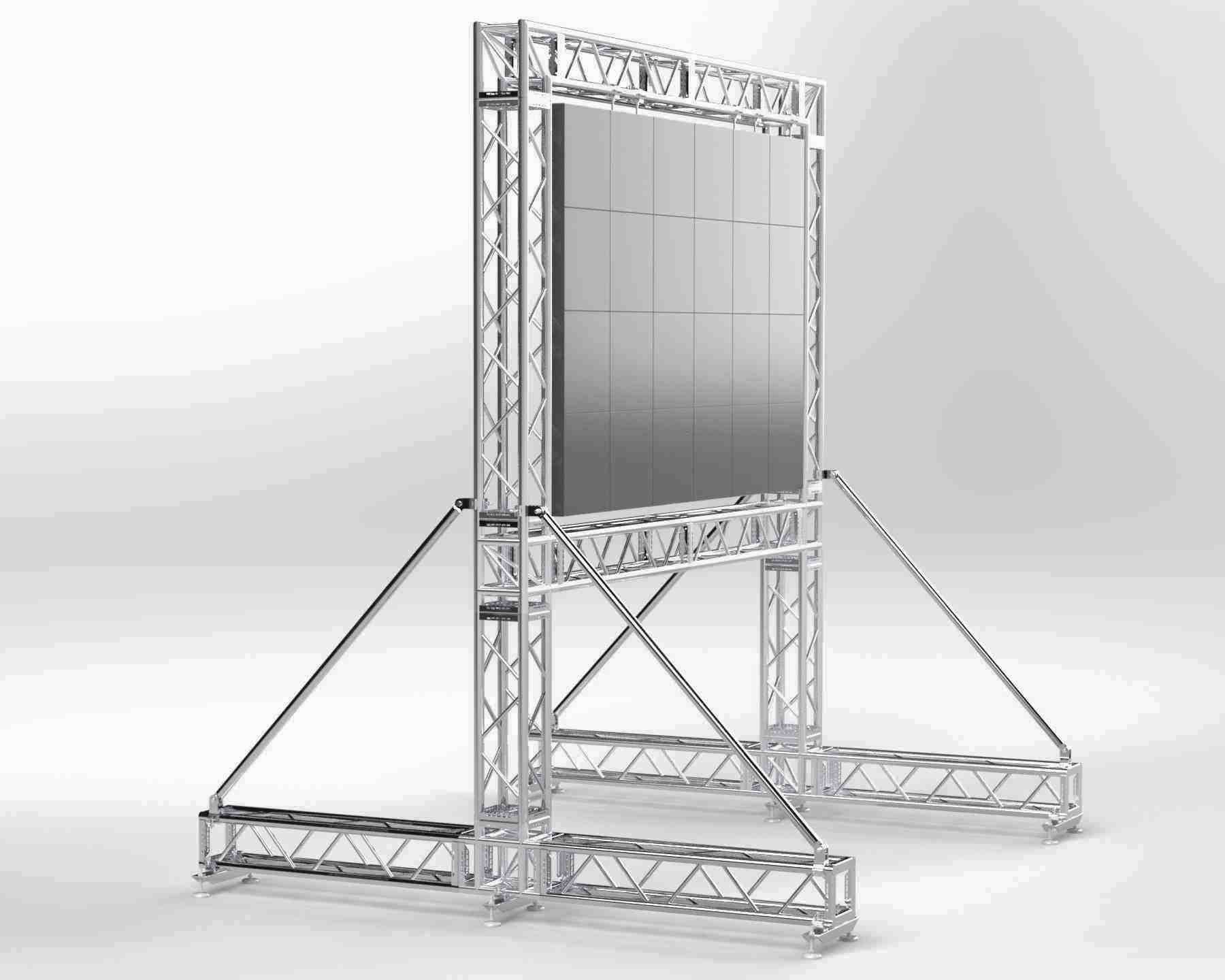

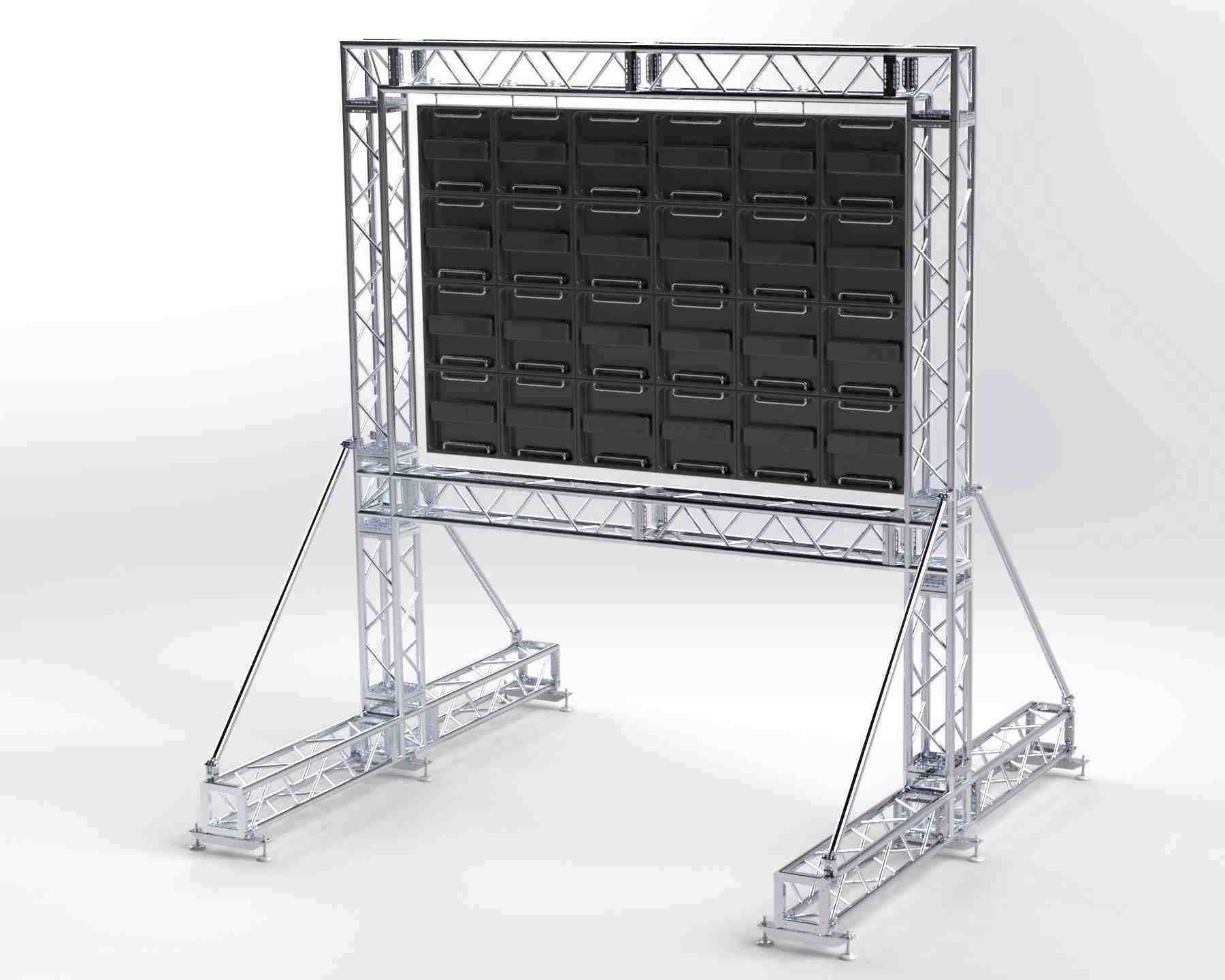

Kapu LED-panelekhez, 50x50 cm-es, 6x4-es rácsos
Zestaw służy do instalacji zewnętrznych i wewnętrznych paneli led w rastrze 50x50 cm.
Műszaki adatok
Műszaki adatok
- 24 panel befogadására alkalmas kapu
- LED, a panelek maximális súlya 480 kg
- belső és külső használatra alkalmas, legfeljebb 5 m/s szélsebesség mellett
- Külső használat esetén a terhelést a statikus mérnök utasításainak megfelelően kell meghatározni
- kratownice rura główna 50×2, skratowanie 20×2, blacha końcowa 4 mm
- łączenie sekcji 8xM8x25 - nakrętka moletowana, śruba kołnierzowa
- a készletben található rögzítőcsavarok

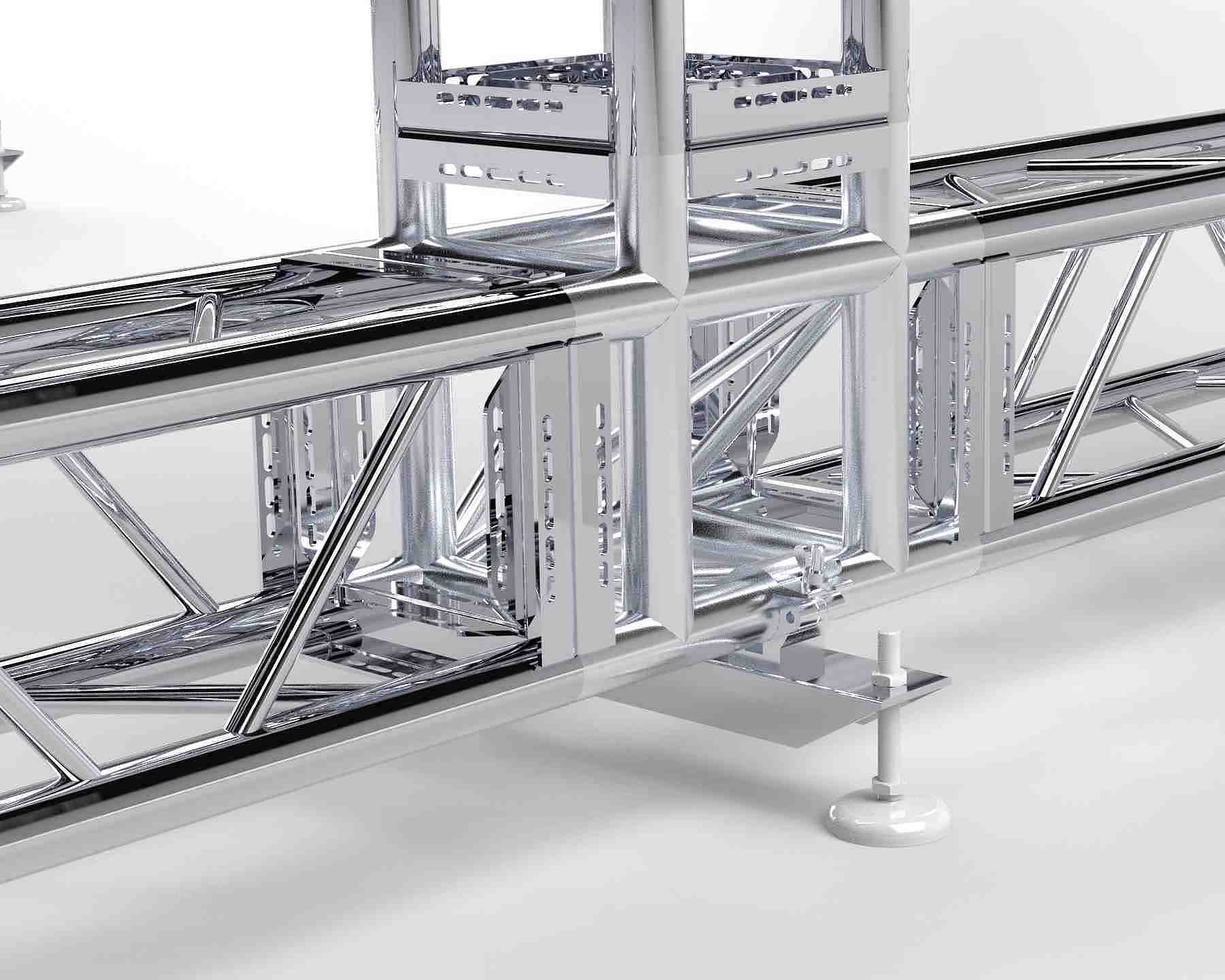

- poziomowanie - 12 stóp regulowanych
- na miękkich nawierzchniach pod stopy regulowane należy podłożyć podkłady z calowych desek drewnianych o szerokości min. 25 cm i długości min. 80 cm
Illeszkedik a
Csak azok a kapcsolatok, amelyeket a leírásokban és a katalógusban megerősítettek.
A csomagban a következőket találja:
Quadrosystem univerzális színpadi rácsQS290-200N/-100N/-150N, CQS-4x2N, CQS-4x3N (az „N” utótag ≠ F1 – a csatlakozó típusát meg kell erősíteni)
CQS290-4x2CQS290-4x2 sarokelem a QS290 rendszerhezQS290-200N/-100N/-150N, CQS-4x2N, CQS-4x3N (az „N” utótag ≠ F1 – a csatlakozó típusát meg kell erősíteni)
CQS290-4x3CQS290-4x3 sarokelem a QS290 rendszerhezQS290-200N/-100N/-150N, CQS-4x2N, CQS-4x3N (az „N” utótag ≠ F1 – a csatlakozó típusát meg kell erősíteni)MŰSZAKI DOKUMENTÁCIÓ
Dokumentumok
- 1
- CAD
- 2
- Hozzáférés
- űrlap nélkül
Leírás

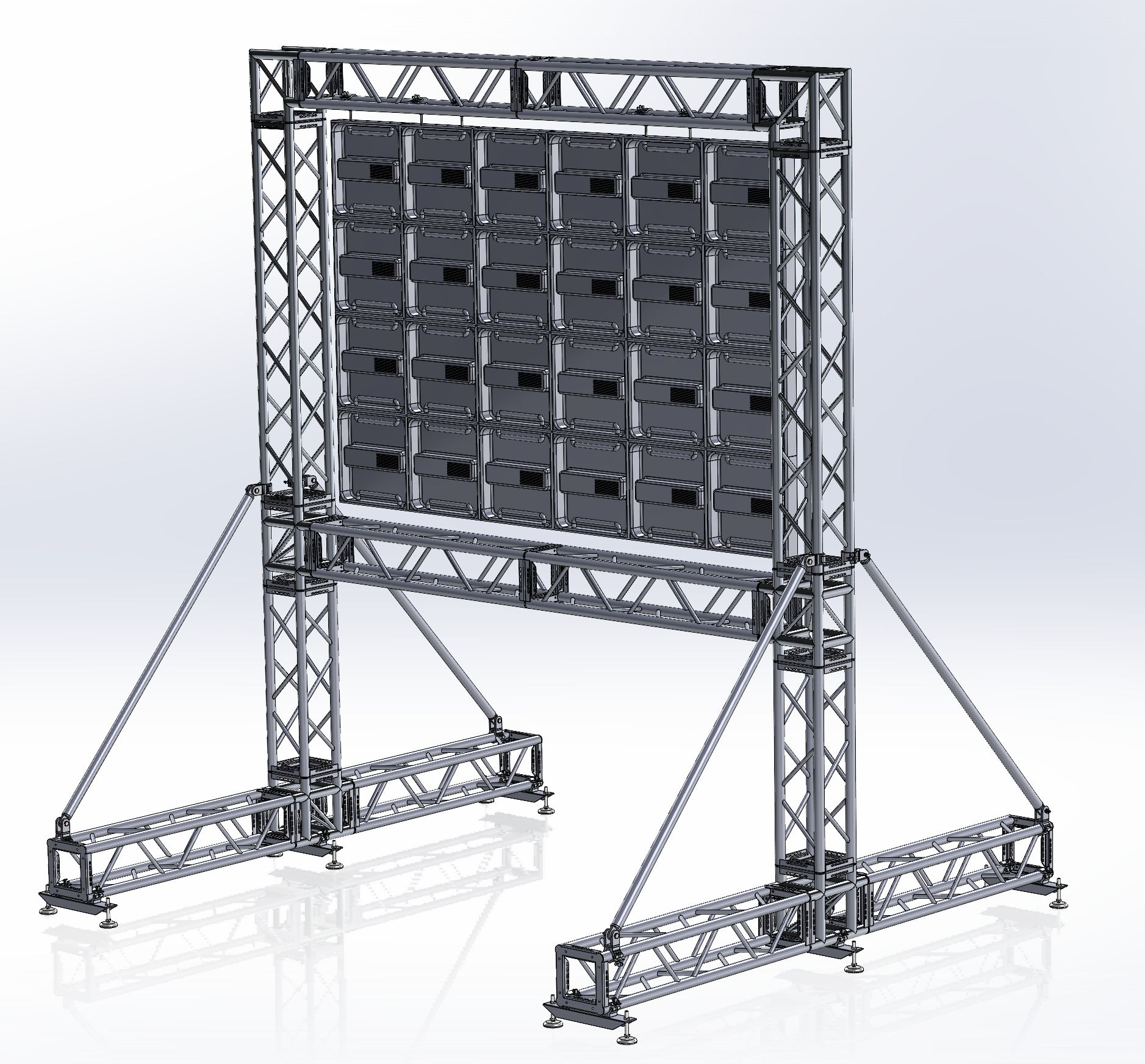

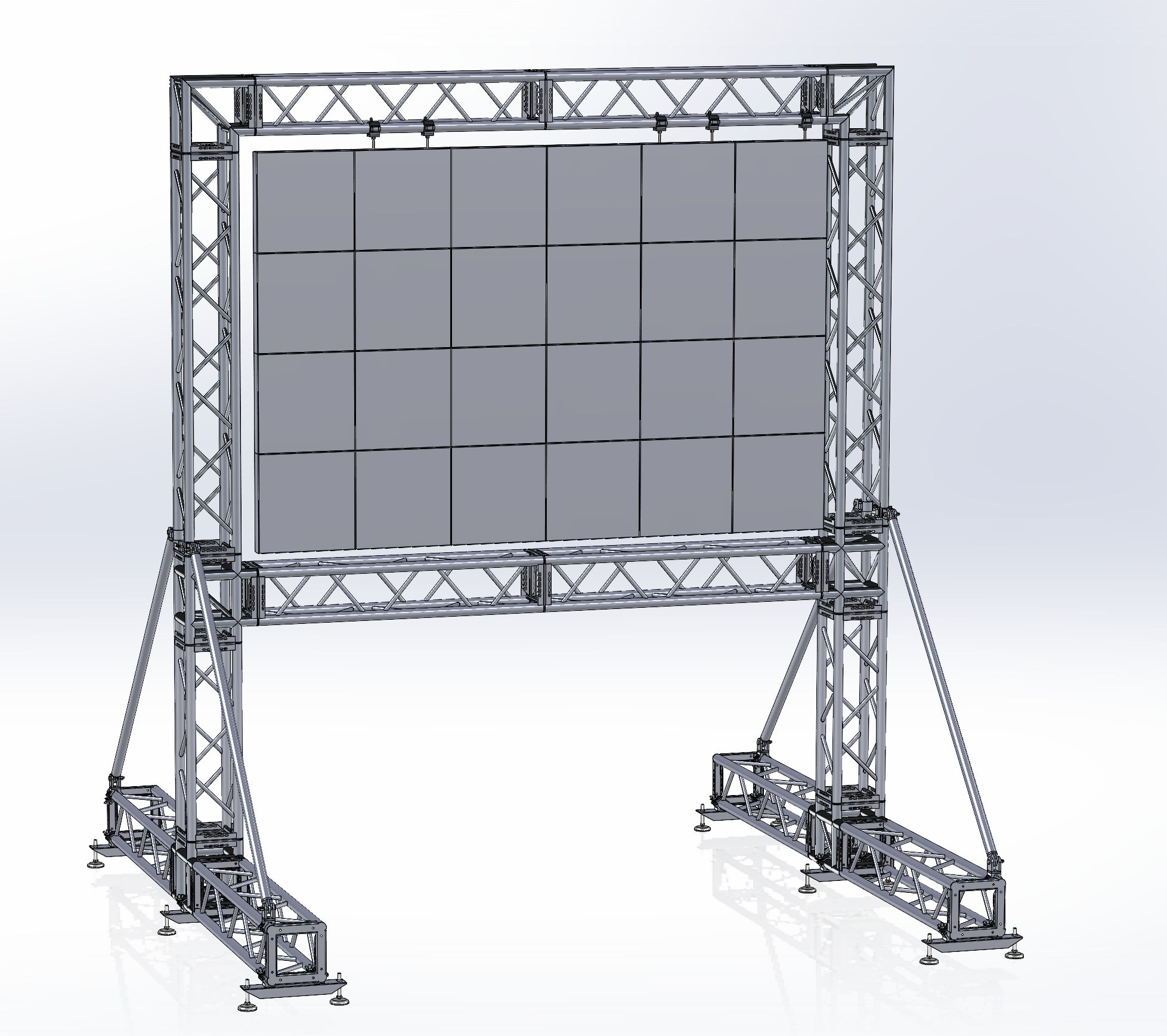

Zestaw służy do instalacji zewnętrznych i wewnętrznych paneli led w rastrze 50x50 cm. Możliwe są różne konfiguracje szerokości i wysokości budowanych ekranów. Ten produkt jest przykładowy. Skomunikuj się z nami, jeśli potrzebujesz innej wersji niż 6 paneli poziom / 4 panele wysokość. Dla zastosowań zewnętrznych konieczne jest zbalastowanie konstrukcji lub użycie lin dodatkowych celem przymocowania do ziemi. Zalecany balast dla tego konkretnego rozwiązania to 4x750kg (=3 tony łącznie).

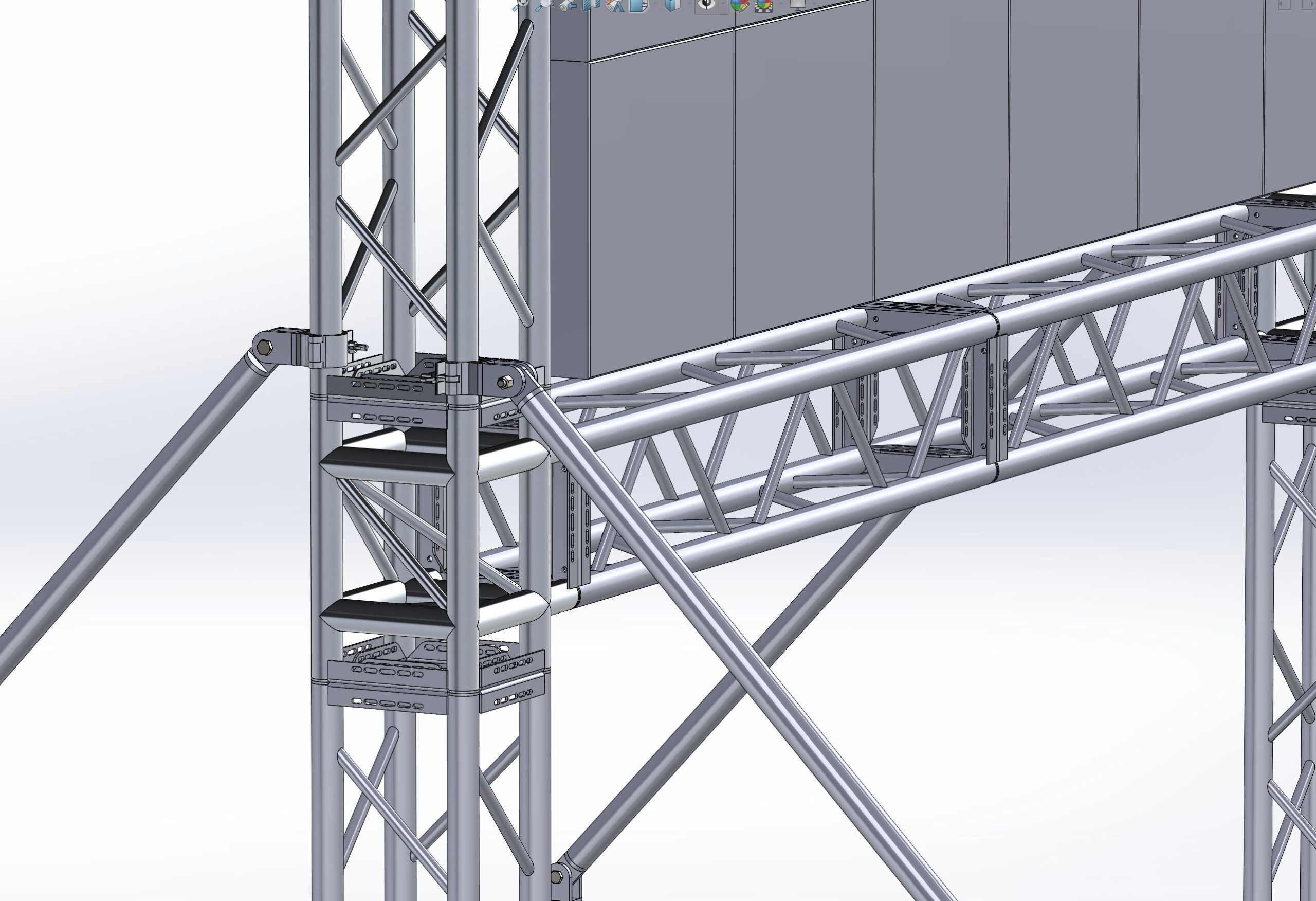

A LED-panelek keretszerkezethez való rögzítéséhez ajánlott a paneleken található reteszekhez illeszkedő gyári sínek (rail) használata. Ezeket a síneket rögzítőelemekkel kell a rácsos szerkezetbe illeszteni.
Zalecamy użycie minimum 1 aliskafu na 0,5 metra kraty (tj. na 1 panel) przy typowych zastosowaniach.
A csomag tartalma
- 2 db QS290-200N rácsos szerkezet
- 2 db QS290-100N rácsos szerkezet
- 8 db QS290-150N rácsos szerkezet
- 4 db SP50-200 erősítő rögzítőelem
- 2 db CQS-4x2N sarokelem
- 4 db CQS-4x3N sarokelem

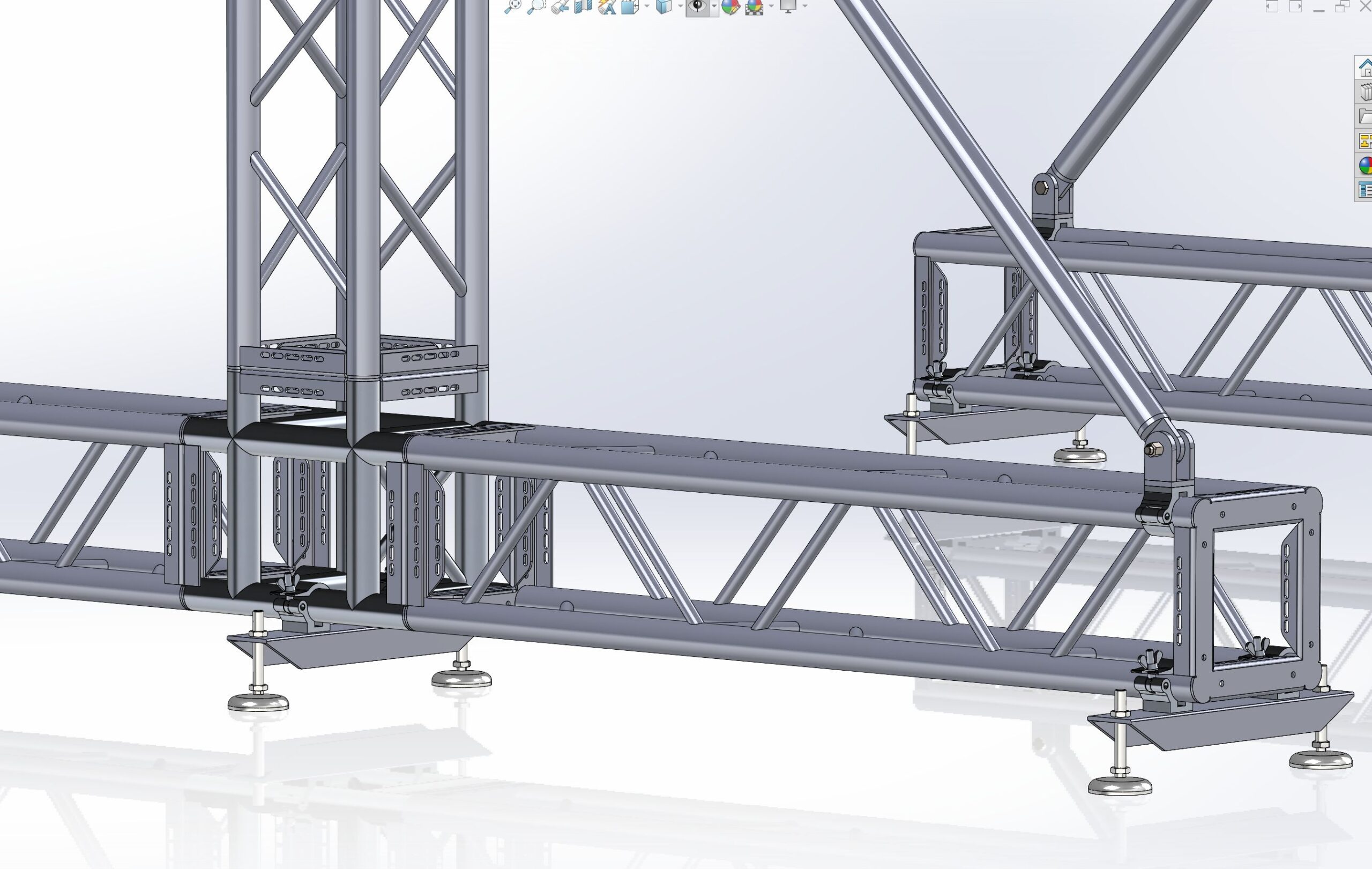

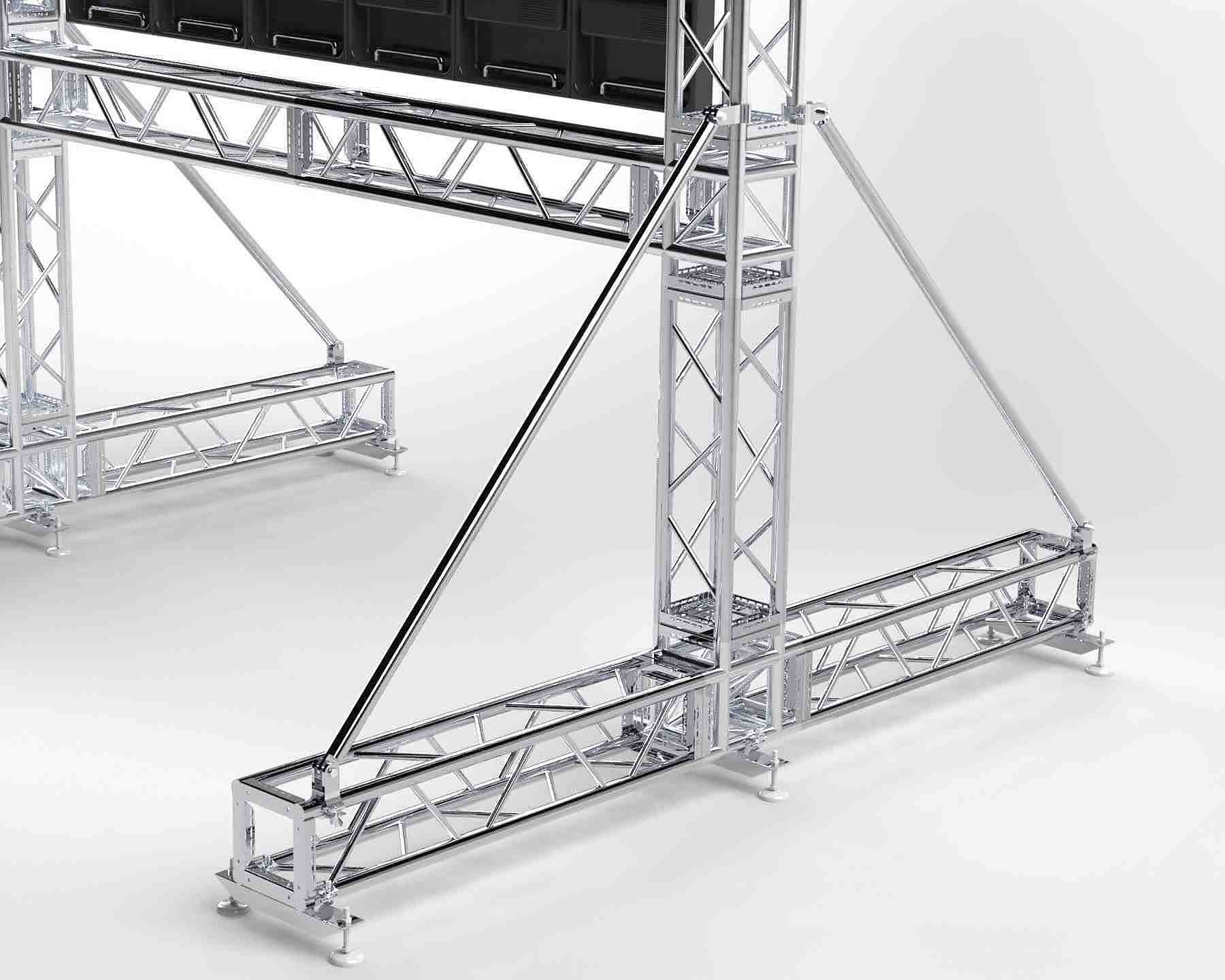

- 6x belka nośna ceownikowa ze stopami regulacyjnymi
- rendszercsavar-készlet
- konieczne aliskafy
