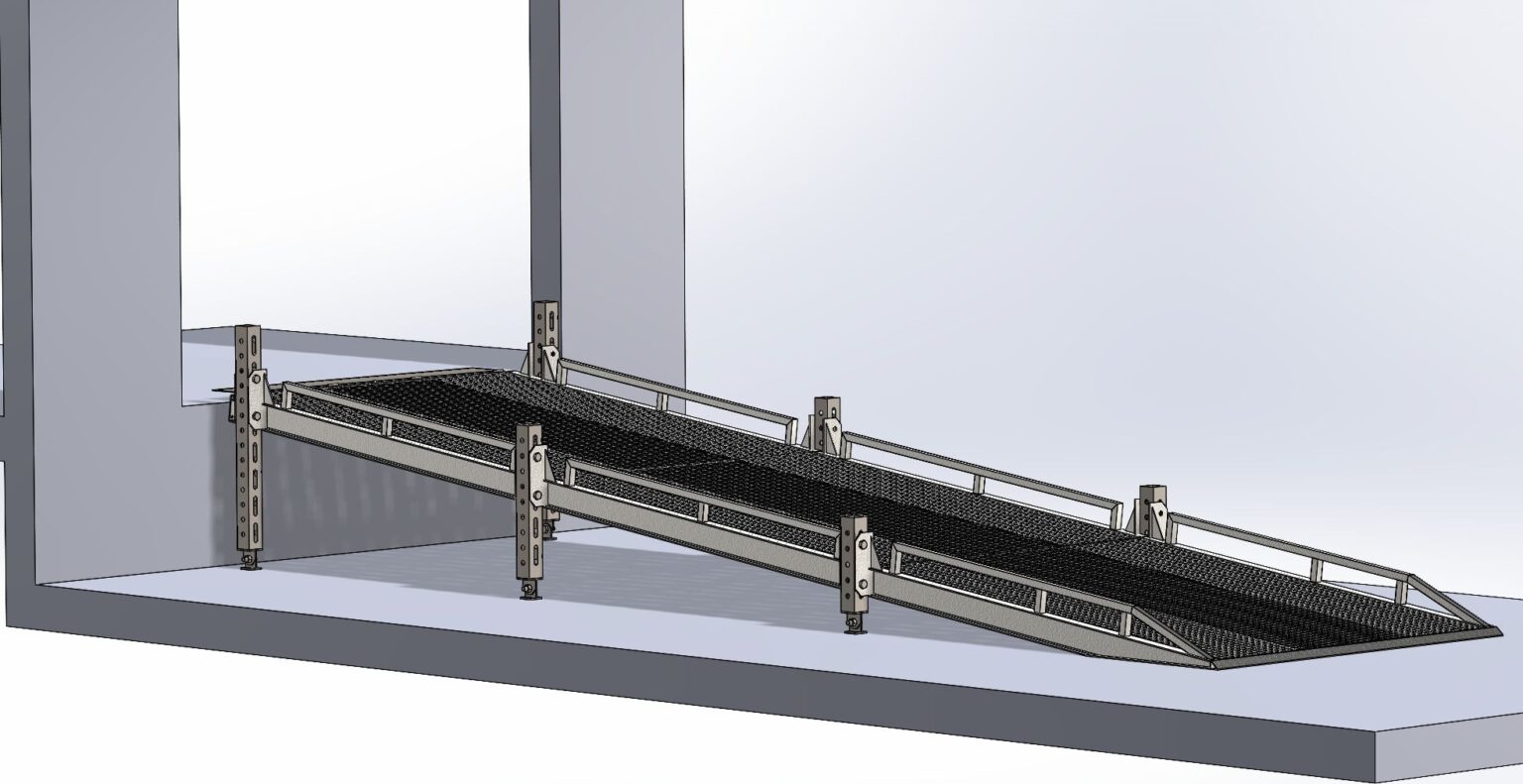

Brorampe for LBS900 lastebrygger
prisoppdatering 2024-04-25
Tekniske data
- rampebredde: 2500 mm
- plattformlengde: 9000 mm (kan utvides med flere segmenter)
- materiale: I-profiler i stål, plater, vinkler, plattformrister tilpasset hjultrafikk
- totalvekt: 2700 kg
- tillatt belastning: 4,5 tonn
TEKNISK DOKUMENTASJON
Dokumenter
- 1
- CAD
- på forespørsel
- Tilgang
- uten skjema
Beskrivelse
Brorampen er et tilleggsutstyr for logistikksenterramper tilpasset standard TIR-hengere for hjultransport. Den lar deg kjøre et leveringskjøretøy på opptil 3,5 tonn (buss, presenning) til porten til kairampen eller inn i hallen for lossing.
En spesiell egenskap ved LBS900-modellen er den variable tilnærmingslengden (og dermed dens vinkel). Utformingen av støttebenene tillater effektivt valg av firkantede ujevnheter og regnvannsavrenningsvinkler takket være den innebygde justeringen. Brostrukturen består av matchende standardiserte moduler: en utgangsmodul (på kaisiden), en inngangsmodul (på manøvreringsområdet) og en midtmodul (rett). Alle moduler er 3 meter lange, så vi kan bruke dem til å lage broramper med en total lengde på 6, 9, 12, 15 meter.
Lasterampen (brotype) er beregnet for bruk med varebiler opp til 3,5 tonn med en sikkerhetsmargin på 1 tonn. Vi tillater derfor kjøring av kjøretøy med en maksimal vekt på 4,5 tonn. Tillatt høydeområde for lasterampen varierer fra 0,8 til 1,4 meter, med en anbefalt verdi på 1,2 meter. Tillatt hellingsvinkel er 5–10 grader, med en anbefalt verdi på 7 grader. Rampen er utstyrt med et dobbelt sikkerhetssystem for lengdejustering av benene samt en koblingsplate som er hengslet mellom plattformen og hallgulvet.
