Wieża stalowa kratownicowa T2000-30
Maszty kratownicowe i praca z aluminium to nasza specjalność

Wieża kratownicowa aluminiowa telekomunikacyjna serii T1000

Wieża kratownicowa aluminiowa radiowa T1000 przeznaczona jest do średniej i dużej wielkości instalacji antenowych (w tym dużych radiolinii). W I strefie wiatrowej i oblodzeniowej można obciążyć ją 1,5 metrem kwadratowym powierzchni anten przyłożonym na szczycie. Wieże T1000 przeważnie montowane są na gruncie, maksymalna dostępna wysokość katalogowa to 30 metrów, niemniej obecnie testujemy wieżę 38 metrową. Jeśli instalacja przebiegnie pomyślnie – wprowadzimy ją jako produkt. Alupro wykonuje również wieże stalowe na zamówienie o większych rozmiarach, istnieje też możliwość przygotowania wersji wieży T1000 pod wyższe obciążenie, lub przystosowanie jej do pracy w innych strefach oblodzeniowo-wiatrowych (konstrukcje T1000 są używane z powodzeniem w górach Tyrolu).

Wieże T1000 wyróżnia komfortowa drabina wewnętrzna, pozwalająca na wygodne poruszanie się po konstrukcji, możliwość łatwego zastosowania systemu przeciwupadkowego Securo, oraz kompatybilność z akcesoriami przeznaczonymi dla masztów serii M1000 (klapy bezpieczeństwa, podesty zewnętrzne, korony separacyjne podestowe). Zapraszamy do sekcji Akcesoria Masztowe by dowiedzieć się więcej na ten temat.

W zestawie znajduje się komplet segmentów spawanych (górne) i skręcanych (donle), segmenty mają 4 metry długości,  komplet śrub oraz sztyca odgromowa.


Wybrane Karty Katalogowe:


Multimedia:


Parametry techniczne


Parametr Właściwość
Szerokość na szczycie 1000 mm
Obiciążalność wiatrowa (I strefa obl. i wiatr.) 1,5 m kw.
Szerokość podstawy dla h=4 m 1200 mm
Szerokość podstawy dla h=8 m 1200 mm
Szerokość podstawy dla h=12 m 1600 mm
Szerokość podstawy dla h=16 m 2000 mm
Szerokość podstawy dla h= 24 m 2800 mm
Szerokość podstawy dla h=28 m 3200 mm
Szerokość podstawy dla h=30 m 3600 mm
Wysokość pojedynczego segmentu 4 m
Masa wieży 4 m 24 kg
Masa wieży 8 m 52 kg
Masa wieży 12 m 73 kg
Masa wieży 16 m 110 kg
Masa wieży 20 m 190 kg
Masa wieży 24 m 270 kg
Masa wieży 28 m 380 kg
Masa wieży 30 m 460 kg
Materiał AW6060/6063 T6
Rury nośne/ krawężniki (zależnie od wysokości) fi60x2/3, fi70x3/5, fi80x3/5,  fi100x5, fi120x5/8
Skratowanie poziome (zależnie od wysokości) fi30x2, fi30x3 fi35x2, fi35x3, fi40x3
 Skratowanie ukośne (zależnie od wysokości) fi30x2, fi30x3, fi35x2, fi35x3, fi40x3, fi50x3, fi60x3
Technika spawania TIG
 Łączenie segmentów Kołnierze ze śrubami M10/M12,M14/M16 /M20, 9 sztuk na sekcję
Mocowanie wieży Trzypunktowe, sworzeń (prefabrykat) lub 3x kołnierz/kołnierz (kotwy AluPro do żelbetów)

aktualizacja ceny 2019-10-22, ceny netto

Cena: od 2405.00 PLN

Opcje produktu
Kombinacja wariantów produktu jest niedostępna
Ładowanie... Aktualizacja koszyka…

Wieża kratownicowa aluminiowa telekomunikacyjna serii T500

Wieża kratownicowa aluminiowa telekomunikacyjna serii T500 powstała jak korzystna cenowo alternatywa masztów aluminiowych. Stosuje się ją wszędzie tam gdzie nie ma dużych wymogów obciążalności wiatrowej (przewidziana powierzchnia anten nie przekracza 0,5 m kw.) oraz nie ma miejsca lub możliwości by zakotwić odciągi tradycyjnego masztu. Wieża T500 nadaje się do instalacji anten sektorowych, dookólnych jak i małych radiolinii. Opcjonalnie występuje z ułatwiającymi poruszanie się po konstrukcji stopniami spawanymi do rury krawężnikowej. Maksymalna wysokość to 24 metry. Jeśli potrzebujecie Państwo wyższej konstrukcji lub większej obciążalności wiatrowej – sprawdźcie ofertę wież aluminiowych AluPro T1000.

W zestawie znajduje się komplet segmentów spawanych (górne) i skręcanych (donle), segmenty mają 4 metry długości,  komplet śrub oraz sztyca odgromowa.


Wybrane Karty Katalogowe:


Multimedia:


Parametry techniczne


ParametrWłaściwość
Szerokość na szczycie500 mm
Obiciążalność wiatrowa (I strefa obl. i wiatr.)0,5 m kw.
Szerokość podstawy dla h=4m500 mm
Szerokość podstawy dla h=8m750 mm
Szerokość podstawy dla h=12 m1000 mm
Szerokość podstawy dla h=16 m1500 mm
Szerokość podstawy dla h= 24m2500 mm
Wysokość pojedynczego segmentu4 m
Masa wieży 4 m12 kg
Masa wieży 8 m30 kg
Masa wieży 12 m52 kg
Masa wieży 16 m83 kg
Masa wieży 20 m140 kg
Masa wieży 24 m170 kg
MateriałAW6060/6063 T6
Rury nośne/ krawężniki (zależnie od wysokości)fi35x1.5, fi5x2, fi40x2, fi50x2, fi60x2, fi60x3, fi70x3, fi70x5
Skratowanie poziome (zależnie od wysokości)fi20x2, fi25x2, fi30x2, fi35x2, fi40x2
 Skratowanie ukośne (zależnie od wysokości)fi 20×2, fi 25×2,  fi30x2, fi 35×2, fi 40×2, fi 45×2
Technika spawaniaTIG
 Łączenie segmentówKołnierzowe, śruby M8/M10/M12, 18 szt. na segment
Mocowanie wieżyTrzypunktowe, sworzeń (prefabrykat) lub 3x kołnierz/kołnierz (kotwy AluPro do żelbetów)

aktualizacja ceny 2019-10-22, cena netto

Cena: od 1450.00 PLN

Opcje produktu
Kombinacja wariantów produktu jest niedostępna
Ładowanie... Aktualizacja koszyka…

Wieża kratownicowa aluminiowa T500-10A

Wieża kratownicowa aluminiowa specjalna składana serii T500 o wysokości 10 metrów lub opcjonalnie 12 metrów. Jej głównym atutem jest bardzo kompaktowa paczka ułatwiająca przesyłkę, transport na miejsce instalacji, lub przechowywanie gdy miejsce jest ograniczeniem. Całość wieży składa się z jednego szczytowego elementu spawanego wewnątrz którego mieszczą się elementy składowe pozostałych 3 sekcji.


Parametry techniczne T500-10A:

  • Wysokość po złożeniu: 10 metrów
  • Wielkość paczki dla wersji 10 metrów: 2500x730x140 [mm]
  • Waga paczki: 78 kg
  • Nawietrzność: 0,5 m2 w I strefie wiatrowej i oblodzeniowej
  • W komplecie 4 sekcje skręcane, komplet śrób, sztyca odgromowa
  • Długość sekcji 2,5 metra

Parametry techniczne T500-12A:

  • Wysokość po złożeniu: 10 metrów
  • Wielkość paczki dla wersji 10 metrów: 3000x730x140 [mm]
  • Waga paczki: 88 kg
  • Nawietrzność: 0,5 m2 w I strefie wiatrowej i oblodzeniowej
  • W komplecie 4 sekcje skręcane, komplet śrób, sztyca odgromowa
  • Długość sekcji 3 metry


Multimedia:


aktualizacja ceny 2019-10-22, cena netto

Cena: od 6070.00 PLN

Opcje produktu
Kombinacja wariantów produktu jest niedostępna
Ładowanie... Aktualizacja koszyka…

Wieża stalowa T1000-50 Stalowa Econo

Ekonomiczna wysoka wieża stalowa. Przydatna tam gdzie wymóg wysokości i powierzchni anten powoduje że konstrukcje aluminiowe stają się mniej opłacalne. Przy wysokości 50 metrów wieża ta pozawala na instalację aż 2,5 m2 anten na szczycie (w I strefie wiatrowej). Jej waga to jedynie 5,7 tony co jest bardzo dobrym wynikiem – szczególnie że niska waga nie obniża funkcjonalności – np zachowana zostaje wewnętrzna komunikacja drabinowa, łatwa możliwość instalacji drabiny kablowej czy wygodnego systemu przeciwupadkowego SKC-Securo firmy AluPro.


Karta katalogowa:


Multimedia:


aktualizacja ceny 2020-02-10

Cena: 138200.00 PLN

Opcje produktu
Kombinacja wariantów produktu jest niedostępna
Ładowanie... Aktualizacja koszyka…

Wieża stalowa kratownicowa komunikacyjna T2000-45

Najcięższa wieża stalowa produkowana przez AluPro S.C. przeznaczona dla dużych radiolinii, telefonii komórkowej i multioperatorów. Wieża w wykonaniu stalowym. Znacząca obciążalność antenami zwraca uwagę większych organizacji jak i firm radiokomunikacyjnych potrzebujących stworzyć huby/węzły radiokomunikacyjne. Konstrukcja w pełni adaptowalna do potrzeb danej lokalizacji, powstaje na zamówienie i jest konfigurowana pod klienta. Zapraszamy architektów do współpracy w projektowaniu wraz z nami dla Państwa klientów, udzielamy wsparcia know-how jaki i wykonujemy materiały wsadowe do większych projektów.


Dane Techniczne:

  • masa około 6 ton (zależnie od wyposażenia)
  • szerokość trzonu u podstawy: 5 metrów
  • szerokość trzonu w szczycie: 2 metry
  • 2 podesty robocze
  • drabina kablowa 500 mm szerokości w komplecie
  • drabina włazowa w komplecie
  • system przeciwupadkowy
  • komplet wsporników wokół podestów (12 sztuk / podest)
  • malowanie przeszkodowe w cenie
  • konstrukcja stalowa cynkowana ogniowo
  • dostępne obliczenia statyczne, projekt fundamentowania i projekt kotew fundamentowych
  • dokumenty w cenie, adaptacja do lokalizacji płatna
  • sztyce odgromowe
  • maksymalna nawietrzność (liczona z drabinami kablowymi) ok 30 m2

Przykładowa kompletacja powierzchni anten:

(dla I strefy oblodzeniowej i wiatrowej)

  • 0.6 m2 – dla 45 m npt
  • 0.5 m2 – dla 43 m npt
  • 0.4 m2 – dla 41 m npt
  • 0.8 m2 – dla 40 m npt
  • 0.5 m2 – dla 38 m npt
  • 0.5 m2 – dla 31 m npt
  • 0.5 m2 – dla 30 m npt
  • 1 m2 – dla 29 m npt
  • 0.5 m2 – dla 28 m npt
  • 1 m2 – dla 21 m npt
  • 1.5 m2 – dla 20 m npt
  • 1 m2 – dla 18 m npt
  • 1 m2 – dla 16 m npt


Karta katalogowa:


Multimedia:


aktualizacja ceny 2019-10-22 /Cena do potwierdzenia telefonicznie/

Cena: 132840.00 PLN

Ładowanie... Aktualizacja koszyka…

Wieża stalowa kratownicowa serii T1000-35

Trzydziestopięciometrowa wieża stalowa zaprojektowana by połączyć ekonomię konstrukcji z maksymalną wygodą. Wieża ma komfortową drabinę włazową dla personelu serwisowego i dwa uproszczone podesty robocze – wygodne ale lekkie i przez to ekonomiczne (pozbawione barierek ochronnych – konieczna praca w uprzęży). Pomiędzy podestami przewidziano 6 wysokich wsporników antenowych. Różnica wysokości między podestami to 3 metry. Wieża wraz z podestami i wspornikami waży poniżej 4 ton i jest przewidziana na 4 m2 powierzchni anten (w I Strefie Wiatrowej)


Karta katalogowa:


Multimedia:


aktualizacja ceny 2020-02-10

Cena: 97500.00 PLN

Opcje produktu
Kombinacja wariantów produktu jest niedostępna
Ładowanie... Aktualizacja koszyka…

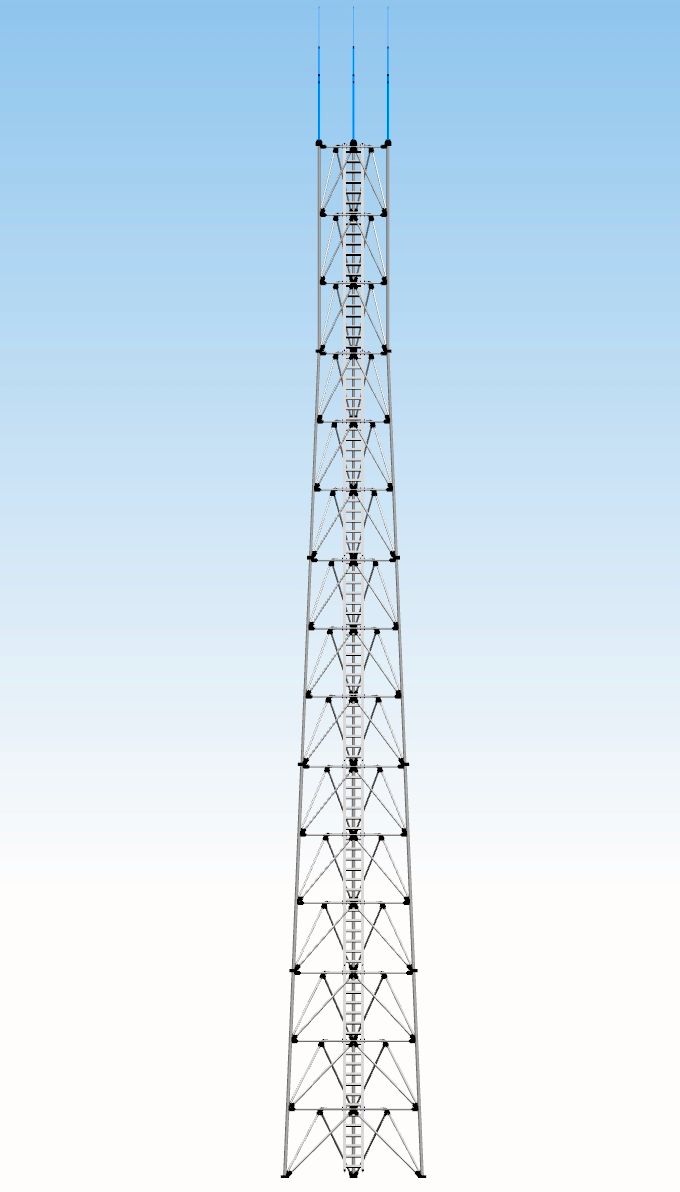

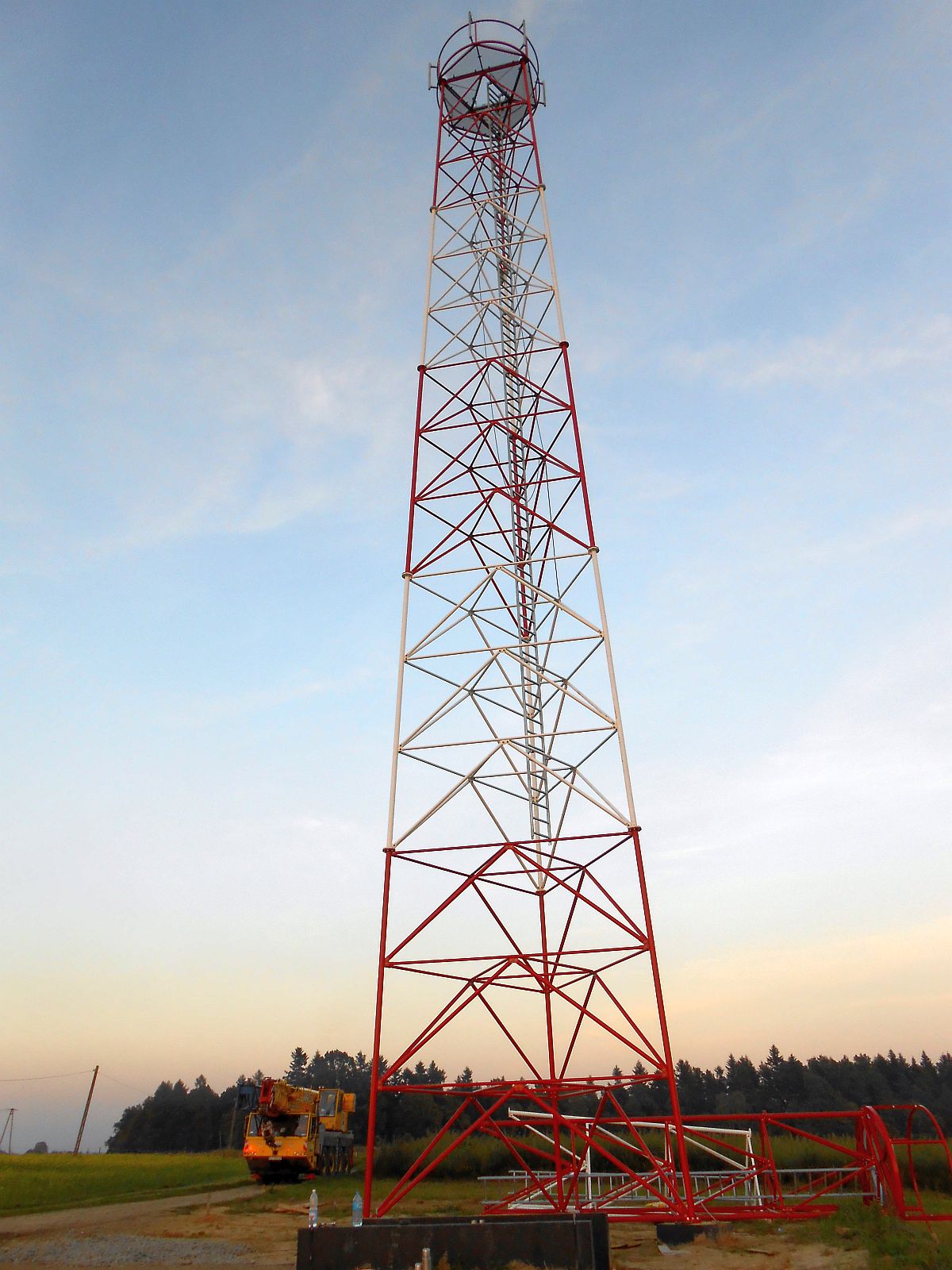

Wieża stalowa kratownicowa T2000-30

Bezkompromisowa wieża stalowa o najwyższych osiągach. Wieża przewidziana do instalacji dużej ilości anten w łatwych warunkach wiatrowych lub średniej ilości anten w trudnych (np górskich) realiach. Potężna konstrukcja o wysokości 30 metrów z trzonem w części niezbieżnej o szerokości 2 metrów. Podstawa wieży ma rozstaw 4 metrów, całość konstrukcji zaś waży 5,3 tony. Relatywnie wysoka masa przy umiarkowanej lecz również popularnej wysokości przekłada się na potężną nośność. Wieża w I strefie wiatrowej może zostać obciążona 12 metrami kwadratowymi anten na jej szczycie. Dzięki wysokiej sztywności polecana pod duże radiolinie. Wieże T2000 posiadają opracowane pomosty robocze z barierami i wspornikami antenowymi wspartymi na barierach. Takie rozwiązanie zapewnia bezpieczny i bardzo wygodny dostęp do anten na czas instalacji i późniejszego serwisu. Konstrukcja ocynkowana ogniowo, na życzenie malowanie przeszkodowe. Podana cena nie obejmuje opcjonalnej platformy roboczej i widocznego na zdjęciach malowania.


Karta katalogowa:


Multimedia:


aktualizacja ceny 2020-02-10

Cena: 116600.00 PLN

Opcje produktu
Kombinacja wariantów produktu jest niedostępna
Ładowanie... Aktualizacja koszyka…

Wieża stalowa kratownicowa T500-30 Ekonomiczna

Tania wieża stalowa o szczególnie dobrym współczynniku wysokości, nośności i ceny. Dobry wybór gdy budżet jest silnie ograniczony. Wieża o specyficznym kształcie, smukła (co pozwala na ograniczenie masy), a za razem dość szeroka w podstawie dzięki czemu nie kumuluje znaczących naprężeń w dolnych segmentach – to znów pozwala na umiarkowane przekroje grubości rur. Wieża przeznaczona jest pod 1 m2 powierzchni anten na szczycie w I strefie wiatrowej. Jej waga to tylko 1100 kg co przy wysokości użytecznej 30 metrów jest doskonałym wynikiem (dla stali). Wieża posiada system stopni włazowych zewnętrznych ułatwiających komunikację pionową serwisantów. Na życzenie może zostać wyposażona w system SKC-STOP.


Karta katalogowa:


Multimedia:


aktualizacja ceny 2020-02-10

Cena: 24500.00 PLN
