Narożnik CQS290 – 4×4 do systemu QS290
Maszty kratownicowe i praca z aluminium to nasza specjalność

AluPro: Producent Masztów Kratownicowych i Akcesoriów Aluminiowych » Products Page » Kratownice i Wyposażenie Estradowe » QuadroSystem

Kratownica Estradowa Uniwersalna Quadrosystem

Kluczowe informacje

  • Krawężnik 50×2 (50×3 opcja)
  • Zakratowanie 20×2
  • Aluminium AW6082T6
  • Dostępne rozmiary: QS290 (290 mm po zewnętrznej) i QS390 (390 mm po zewnętrznej) oraz na zamówienie
  • Dostępne modyfikacje:  łukowa (+25% do ceny metra), RAL proszkowy (+48 pln za każdy metr bieżący)
  • TUV : EN ISO 6906-2
  • Cena za 1 metr bieżący

Parametry obciążalności zgodnie z normą Eurocode EN-1090

 Quadrosystem 50×2 & 25×2  QS 290  QS 390  QS 290  QS 390  QS 290  QS 390  QS 290  QS 390  QS 290  QS 390  QS 290  QS 390
 Rozpiętość kratownicy [m] 2  4  6  8  10  12
 Dopuszczalne maksymalne obciążenie punktowe [kg] 1900 1800 980 1200 670 830 500 650 390 530 300 440
 Ugięcie maksymalne [mm] 2,5 1,2 11,2 6,5 25 15 47 28,5 73,5 47 103 68
 Dopuszcz. maks. obciążenie rozłożone po długości [kg] 1400 1800 490 600 220 275 125 185 80 110 50 75
 Ugięcie maksymalne [mm] 2,5 1,5 13,5 8 32 18,5 58 35 91 58 126,5 85



Opcje produktu
Kombinacja wariantów produktu jest niedostępna

Cena: od 215.00 PLN

Kratownica QS290-100-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20×2, rura główna 50×2
  • Długość kratownicy 1 metr
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 331.00 PLN

Kratownica QS290-200-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20×2, rura główna 50×2
  • Długość kratownicy 2 metr
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 546.00 PLN

Kratownica QS290-300-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20×2, rura główna 50×2
  • Długość kratownicy 3 metr
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 761.00 PLN

Kratownica QS290-400-F1

Cechy:
  • Kratownica z połączeniem F1
  • Zakratowanie 20×2, rura główna 50×2
  • Długość kratownicy 4 metr
  • Aluminium estradowe (podwyższona twardość) AW6082

Cena: 976.00 PLN

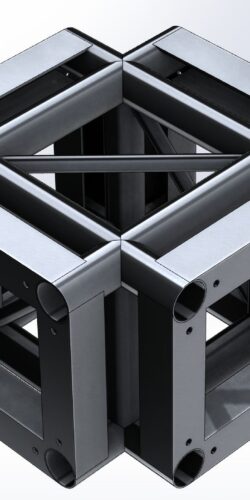

Narożnik CQS290 – 4×4 Flat do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego czterokierunkowy plaski (4×4 Flat)
  • Najczęstsze zastosowanie – łączniki wewnętrzne konstrukcji estradowych, gdzie skrzyżowane belki w powietrzu nie są wsparte dodatkowymi elementami
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 445.00 PLN

Narożnik CQS290 – 4×4 do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego czterokierunkowy plaski (4×4)
  • Najczęstsze zastosowanie – łączniki wewnętrzne konstrukcji estradowych, gdzie istnieje konieczność przerzucenia trawersu prostopadłego do belki głównej – wspartego na dodatkowej nodze
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 445.00 PLN

Narożnik CQS290 – 4×3 Flat do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego trzykierunkowy płaski (4×3 Flat)
  • Najczęstsze zastosowanie – łącznik brzegowy konstrukcji estradowych, gdzie od belki wzdłużnej istnieje konieczność przerzucenia trawersu prostopadłego w jedną tylko stronę
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 390.00 PLN

Narożnik CQS290-4×3 do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego trójkierunkowy (4×3)
  • Najczęstsze zastosowanie – narożniki konstrukcji stoiskowych, narożnik ścianki „L” (kątowej)
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 390.00 PLN

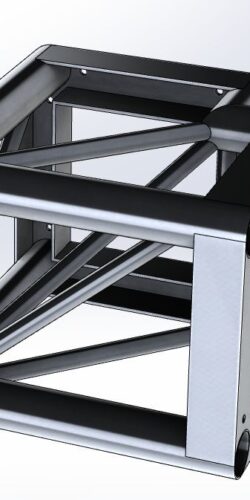

Narożnik CQS290-4×2 do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego dwukierunkowy (4×2)
  • Najczęstsze zastosowanie – narożniki bram
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 330.00 PLN

Narożnik CQS290 – 4×5 do systemu QS290

Cechy:
  • Narożnik dla systemu czterorurowego pięciokierunkowy(4×5)
  • Najczęstsze zastosowanie – łączniki wewnętrzne konstrukcji estradowych, gdzie skrzyżowane belki wsparte są na dodatkowej nodze
  • Aluminium estradowe (twarde) AW6082
  • Łącznik F1 (inne systemy na zamówienie)

Cena: 495.00 PLN
