Maszt kratownicowy serii M250 stosuje się przede wszystkim tam gdzie względy architektoniczne wskazują na użycie konstrukcji delikatniejszej i mniej widocznej. Inną istotną cechą takiego masztu radiowego jest jego niewielkie oddziaływanie na emisję z anten dookólnych nie umieszczonych na szczycie konstrukcji. Cień radiowy wąskiego masztu jest mniejszy niż szerokiego. Wynika z tego, że możemy skrócić wysięgniki anten dookólnych uzyskując podobny poziom interferencji w przypadku szerszych masztów, lub alternatywnie pozostawić długie wysięgniki ograniczając wpływ masztu na emisję fal (w stosunku do konstrukcji szerszych).
Maszt przeznaczony jest to pracy w I strefie wiatrowej i oblodzeniowej, przewidziany jest na 0,5 metra kwadratowego powierzchni anten na szczycie, zakres wysokości to max 20 metrów. W zestawie znajdują się segmenty aluminiowe 2 metrowe, aluminiowa stopa masztowa o dwóch stopniach swobody do montażu na obiekcie, odgrom, śruby instalacyjne, liny odciągowe wraz z akcesoriami (szekle, cybanty, kausze). Segmenty dwumetrowe to wygoda transportu i przechowywania, istnieje możliwość wysyłki kurierem, niemniej ich zastosowanie podnosi koszt masztu o około 30%. Jesli cena jest dla Ciebie ważna – sprawdź ofertę masztów serii M250 S4
Parametr | Właściwość |
---|---|
Szerokość na szczycie | 250 mm |
Wysokość pojedynczego segmentu | 2 m |
Materiał | AW6060/6063 T6 |
Łączenie segmentów | Kołnierzowe, śruby M8x25, 9 szt. na segment |
Waga segmentu | Około 5,3 kg |
Rozmiar rur krawężnikowych | fi 35×1.5 |
Rozmiar rur skratowania poziomego | fi 20×1.5 |
skratowanie ukośne | fi 20×1.5 |
Technika spawania | TIG |
Mocowanie masztu | Przegubowe o dwóch stopniach swobody |
Odciągi | Linka stalowa ocynkowana fi 4mm z akcesoriami |
I poziom odciągów | do 4 m |
II poziom odciągów | do 8 m |
III poziom odciągów | do 12 m |
IV poziom odciągów | do 16 m |
V poziomów odciągów | do 20 m |
aktualizacja ceny 2019-10-22, cena netto
Maszt kratownicowy serii M250 stosuje się przede wszystkim tam gdzie względy architektoniczne wskazują na użycie konstrukcji delikatniejszej i mniej widocznej. Inną istotną cechą tego typu masztu radiowego jest jego niewielkie oddziaływanie na emisję z anten dookólnych nie umieszczonych na szczycie konstrukcji. Cień radiowy wąskiego masztu jest znacznie mniejszy niż szerokiego. Wynika z tego że możemy skrócić wysięgniki antenowe uzyskując podobny poziom interferencji w przypadku szerszych masztów, lub alternatywnie pozostawić długie wysięgniki ograniczając wpływ masztu na emisję fal (w stosunku do konstrukcji szerszych).
Maszt przeznaczony jest to pracy w I strefie wiatrowej i oblodzeniowej, przewidziany jest na 0,5 metra kwadratowego powierzchni anten na szczycie, zakres wysokości to max 20 metrów. W zestawie znajdują się segmenty aluminiowe 4 metrowe, aluminiowa stopa masztowa o dwóch stopniach swobody do montażu na obiekcie, odgrom, śruby instalacyjne, liny odciągowe wraz z akcesoriami (szekle, cybanty, kausze)
Parametr | Właściwość |
---|---|
Szerokość na szczycie | 250 mm |
Wysokość pojedynczego segmentu | 4 m |
Materiał | AW6060/6063 T6 |
Łączenie segmentów | Kołnierzowe, śruby M8x25, 9 szt. na segment |
Waga segmentu | Około 9,7 kg |
Rozmiar rur krawężnikowych | fi 35×1.5 |
Rozmiar rur skratowania poziomego | fi 20×1.5 |
skratowanie ukośne | fi 20×1.5 |
Technika spawania | TIG |
Mocowanie masztu | Przegubowe o dwóch stopniach swobody |
Odciągi | Linka stalowa ocynkowana fi 4mm z akcesoriami |
I poziom odciągów | do 4 m |
II poziom odciągów | do 8 m |
III poziom odciągów | do 12 m |
IV poziom odciągów | do 16 m |
V poziomów odciągów | do 20 m |
aktualizacja ceny 2019-10-22, cena netto
Maszt aluminiowy kratownicowy serii M400 jest najpopularniejszym produktem masztowym, stosowany chętnie dzięki szerokości umożliwiającej komfortowe poruszanie się po maszcie i ekonomicznej cenie. Większa szerokość trzonu pozwala na uzyskanie nieco wyższych konstrukcji przy zastosowaniu tych samych przekrojów materiału co w serii M250. Model M400 chętnie wybierany jest do instalacji na budynkach – przeważnie dla połączeń radioliniowych. Bywa stosowany jako wspornik/słup oświetleniowy lub pod kamery przemysłowe.
Parametr | Właściwość |
---|---|
Szerokość na szczycie | 400 mm |
Wysokość pojedynczego segmentu | 2 m |
Materiał | AW6060/6063 T6 |
Łączenie segmentów | Kołnierzowe, śruby M8x25, 9 szt. na segment |
Waga segmentu | Około 5,6 kg |
Rozmiar rur krawężnikowych | fi 35×1.5 |
Rozmiar rur skratowania poziomego | fi 20×1.5 |
skratowanie ukośne | fi 20×1.5 |
Technika spawania | TIG |
Mocowanie masztu | Przegubowe o dwóch stopniach swobody |
Odciągi | Linka stalowa ocynkowana fi 4mm z akcesoriami |
I poziom odciągów | do 8 m |
II poziom odciągów | do 16 m |
III poziom odciągów | do 24 m |
Maszt aluminiowy kratownicowy serii M400 jest najpopularniejszym produktem masztowym, stosowany chętnie dzięki szerokości umożliwiającej komfortowe poruszanie się po maszcie i ekonomicznej cenie. Większa szerokość trzonu pozwala na uzyskanie nieco wyższych konstrukcji przy zastosowaniu tych samych przekrojów materiału co w serii M250. Model M400 chętnie wybierany jest do instalacji na budynkach – przeważnie dla połączeń radioliniowych. Bywa stosowany jako wspornik/słup oświetleniowy lub pod kamery przemysłowe.
Parametr | Właściwość |
---|---|
Szerokość na szczycie | 400 mm |
Wysokość pojedynczego segmentu | 4 m |
Materiał | AW6060/6063 T6 |
Łączenie segmentów | Kołnierzowe, śruby M8x25, 9 szt. na segment |
Waga segmentu | Około 10,5 kg |
Rozmiar rur krawężnikowych | fi 35×1.5 |
Rozmiar rur skratowania poziomego | fi 20×1.5 |
skratowanie ukośne | fi 20×1.5 |
Technika spawania | TIG |
Mocowanie masztu | Przegubowe o dwóch stopniach swobody |
Odciągi | Linka stalowa ocynkowana fi 4mm z akcesoriami |
I poziom odciągów | do 8 m |
II poziom odciągów | do 16 m |
III poziom odciągów | do 24 m |

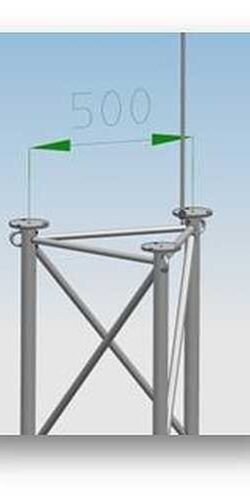

Maszt kratownicowy aluminiowy serii M500 o długości segmentu 4 metry jest produktem ogólnego przeznaczenia – pozwala wygodnie poruszać się po konstrukcji, posiada podwyższoną sztywność w porównaniu do M400 co przekłada się na wyższą nośność. Maszty serii M500 pozwalają w I strefie wiatrowej i oblodzeniowej (do której zostały przystosowane) zainstalować do 1 metra kwadratowego powierzchni anten na ich szczycie. Maksymalna wysokość to 28 metrów. W zestawie znajdują się segmenty aluminiowe 4 metrowe, aluminiowa stopa masztowa o dwóch stopniach swobody do montażu na obiekcie, odgrom długości 1 metra, śruby instalacyjne, liny odciągowe wraz z akcesoriami (szekle, cybanty, kausze).
Parametr | Właściwość |
---|---|
Szerokość na szczycie | 500 mm |
Wysokość pojedynczego segmentu | 4 m |
Materiał | AW6060/6063 T6 |
Łączenie segmentów | Kołnierzowe, śruby M8x25, 9 szt. na segment |
Waga segmentu | Około 11,7 kg do 15,7 – w zależności od wysokości masztu /cięższe segmenty bliżej stopy/ |
Rozmiar rur krawężnikowych | fi 35×1.5 / fi 35×2 – zależnie od wysokości |
Rozmiar rur skratowania poziomego | fi 20×1.5, fi 20×2 – zależnie od wysokości |
skratowanie ukośne | fi 20×1.5, fi 20×2 – zależnie od wysokości |
Technika spawania | TIG |
Mocowanie masztu | Przegubowe o dwóch stopniach swobody |
Odciągi | Linka stalowa ocynkowana fi 4mm /fi 5 mm z akcesoriami – zależnie od wysokości |
I poziom odciągów | do 8 m |
II poziom odciągów | do 16 m |
III poziom odciągów | do 24 m |
IV poziomy odciągów | do 28 m |
aktualizacja ceny 2019-10-22, ceny netto
Parametr | Właściwość |
---|---|
Szerokość na szczycie | 750 mm |
Wysokość pojedynczego segmentu | 4 m |
Materiał | AW6060/6063 T6 |
Łączenie segmentów | Kołnierzowe, śruby M8x25, 9 szt. na segment |
Waga segmentu | od 23,3 kg przez 30,1 do 45,8 kg – w zależności od wysokości masztu /cięższe segmenty bliżej stopy/ |
Rozmiar rur krawężnikowych | fi 50×2 lub fi50x3 – zależnie od wysokości |
Rozmiar rur skratowania poziomego | fi 25×2 lub fi 30×2 – zależnie od wysokości |
skratowanie ukośne | fi 25×2 lub fi 30×2 – zależnie od wysokości |
Technika spawania | TIG |
Mocowanie masztu | Przegubowe o dwóch stopniach swobody |
Odciągi | Linka stalowa ocynkowana fi 5 mm /fi 6 mm z akcesoriami – zależnie od wysokości |
I poziom odciągów | do 8 m |
II poziom odciągów | do 16 m |
III poziom odciągów | do 24 m |
IV poziomy odciągów | do 28 m |
V poziomy odciągów | do 32 m |
VI poziomy odciągów | do 36 m |
VII poziomy odciągów | do 40 m |
aktualizacja ceny 2019-10-22, cena netto

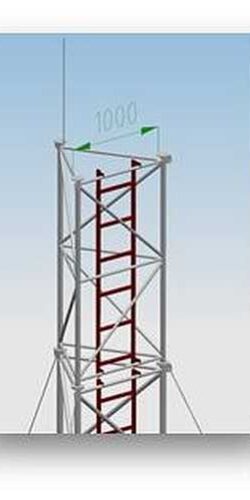

Maszt kratownicowy aluminiowy serii M1000 jest największą konstrukcją masztową w ofercie AluPro. To rozwiązanie dla profesjonalistów z dostępnym szeregiem akcesoriów ułatwiających korzystanie z masztu (klapy bezpieczeństwa, galerie zewnętrzne, korony separacyjne ze zintegrowanym podestem). Instalacja najczęściej na ziemi, na potrzeby komunikacji dalekiego zasięgu. Maszt może przenieść obciążenie wiatrowe do 2 metrów kwadratowych w I strefie oblodzeniowej i wiatrowej. Maszt w wersji standardowej dostępny jest do wysokości 48 metrów (wyższe wersje podlegają indywidualnej wycenie), natomiast możliwa jest wersja na specjalne zamówienie do maksymalnej wysokości 84 metrów. Cechą wyróżniającą produkt jest bezpieczna i wygodna wewnętrzna drabina zintegrowana z konstrukcją masztu. Istnieje możliwość przystosowania konstrukcji do pracy z większymi obciążeniami wiatrowymi i w innych strefach wiatrowych. W zestawie znajdują się segmenty aluminiowe 4 metrowe, aluminiowa stopa masztowa o dwóch stopniach swobody do montażu na obiekcie, odgrom długości 1 metra, śruby instalacyjne, liny odciągowe wraz z akcesoriami (szekle, cybanty, kausze).
Parametr | Właściwość |
---|---|
Szerokość na szczycie | 1000 mm |
Wysokość pojedynczego segmentu | 4 m |
Materiał | AW6060/6063 T6 |
Łączenie segmentów | Kołnierzowe śruby M10x40, 9szt |
Waga segmentu | od 37,8 kg poprzez 50,3 do około 54,5 kg – w zależności od wysokości masztu /cięższe segmenty bliżej stopy/ |
Rozmiar rur krawężnikowych | fi 60×2 /fi 60×3 – zależnie od wysokości |
Rozmiar rur skratowania poziomego | fi 30×2 / fi 35×2 – zależnie od wysokości |
skratowanie ukośne | fi 30×2 /fi 35×2 /fi 35×3 – zależnie od wysokości |
Technika spawania | TIG |
Mocowanie masztu | Przegubowe o dwóch stopniach swobody |
Odciągi | Linka stalowa ocynkowana fi 6 mm /fi 8 mm /fi 10 mm z akcesoriami – zależnie od wysokości |
I poziom odciągów | do 12 m |
II poziom odciągów | do 24 m |
III poziom odciągów | do 36 m |
IV poziomy odciągów | do 48 m |
V poziomy odciągów | do 60 m |
VI poziomy odciągów | do 72 m |
VII poziomy odciągów | do 84 m |
aktualizacja ceny 2019-10-22, ceny netto
Kompletny Maszt Pomiarowy o wysokości 100 metrów i szerokości trzonu 600 mm. Maszty pomiarowe nie są objęte standardową ofertą – skontaktuj się z nami by uzyskać wycenę i konieczne informacje techniczne.
aktualizacja ceny 2019-10-22 /Cena do potwierdzenia telefonicznie/
Maszt służy do zabezpieczenia odgromowego terenów, budynków i elementów infrastruktury. Często wykorzystywany w energetyce do zabezpieczania podstacji, systemów transformatorowych, rozdzielni. W cenie uwzględniony zestaw z fundamentem prefabrykowanym. Minimalne zamówienie 3 sztuki. Masa konstrukcji stalowej ocynkowanej 450 kg. Fundamentowanie prefabrykatem EF 150/230. Dostępna również wersja niższa 15 metrowa. Masa 150 kg konstrukcji stalowej, fundamentowanie prefabrykatem EF 115/200. Całość masztu cynkowana ogniowo w cenie śruby i sztyca oraz fundament zakopowy prefabrykowany.
Możliwe inne wysokości – wersje powstają przez skrócenie masztu bazowego 25 metrowego poprzez odcięcie sekcji od dołu – zgodnie ze schematem karty katalogowej
Aktualizacja ceny 2021-07-22, ceny netto

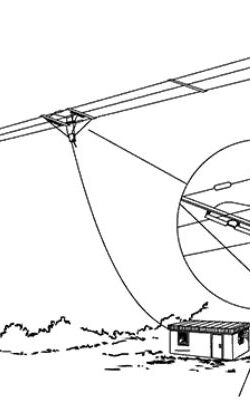

Wspólnie z Barret Communications opracowaliśmy maszt dla anten dipolowych w konfiguracji odwróconego V. Maszty tego typu instalowane są w najdalszych zakątkach świata dla komunikacji dalekiego zasięgu. Opracowany zestaw pozwala na korzystanie z anten o długości od 30 do 60 metrów na wysokości około 14 metrów. System składa się z dwóch masztów wraz z kompletnym olinowaniem, wyciągarek oraz szyn i wózków do wyniesienia anteny w powietrze.
Całość konstrukcji z wyjątkiem wyciągarek wykonana jest z aluminium i stali nierdzewnej co gwarantuje długoterminową bezproblemową eksploatację nawet w warunkach podwyższonego zasolenia (wyspy morskie).
Wyrób jest w pełni konfigurowalny – możemy wykonać maszty wyższe, trzony pojedyncze dla standardowej konfiguracji V, wersje wzmocnione dla warunków przekraczających Vb=55 m/s
Aktualizacja ceny 2021-07-22, ceny netto
