Kluczowe informacje

• Krawężnik 50×2 (50×3 opcja)
• Zakratowanie 25×2
• Aluminium AW6082T6
• Dostępne rozmiary: DS290 (290 mm po zewnętrznej) i DS390 (390 mm po zewnętrznej) oraz na zamówienie
• Dostępne modyfikacje:  łukowa (+25% do ceny metra), RAL proszkowy (+25 pln za każdy metr bieżący)
• TUV : EN ISO 6906-2
• Cena za 1 metr bieżący

Parametry obciążalności zgodnie z normą Eurocode EN-1090

Cechy:

• Kratownica z połączeniem F
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 1 metry
• Waga kratownicy: 2,5 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F1
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 1 metry
• Waga kratownicy: 2,6 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 1,5 metra
• Waga kratownicy: 3,5 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F1
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 1,5 metry
• Waga kratownicy: 3,6 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 2 metry
• Waga kratownicy: 4,5 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F1
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 2 metry
• Waga kratownicy: 4,6 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 2,5 metra
• Waga kratownicy: 5,5 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F1
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 2,5 metry
• Waga kratownicy: 5,6 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 3 metry
• Waga kratownicy: 6,5 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F1
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 3 metry
• Waga kratownicy: 6,4 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

• Kratownica z połączeniem F
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 4 metry
• Waga kratownicy: 8,4 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Cechy:

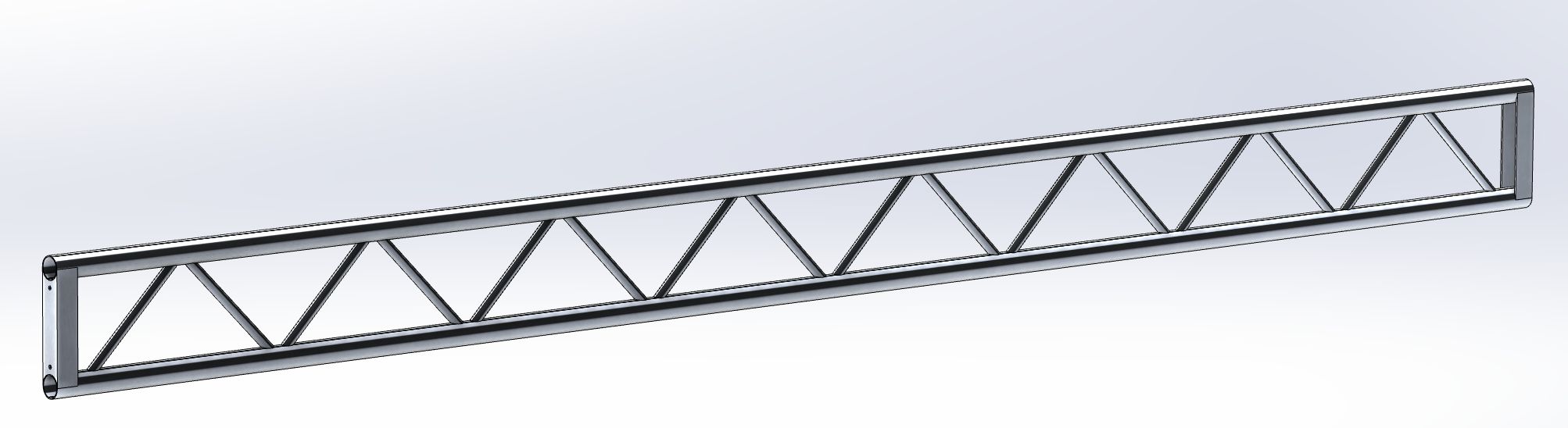

• Kratownica z połączeniem F1
• Zakratowanie 20×2, rura główna 50×2
• Długość kratownicy 4 metry
• Waga kratownicy: 8,6 kg
• Aluminium estradowe (podwyższona twardość) AW6082

Narożnik systemu DS290. Zastosowanie w stoisku na skrzyżowaniu belki poprzecznej z nogą podporową po środku konstrukcji.

Cechy:

• waga 3,2 kg
• rura 50×2 i zakratowanie 20×2
• szerokość maksymalna: 680 mm
• głębokość maksymalna: 365 mm
• na wizualizacji z łącznikiem F1, możliwe inne typy

Zastosowanie fot 1

Narożnik systemu DS290. Zastosowanie w stoisku na skrzyżowaniu belki poprzecznej z nogą podporową w narożniku konstrukcji.

Cechy:

• waga 2,3 kg
• rura 50×2 i zakratowanie 20×2
• szerokość maksymalna: 365 mm
• głębokość maksymalna: 365 mm
• na wizualizacji z łącznikiem F1, możliwe inne typy

Zastosowanie produktu fot 1
